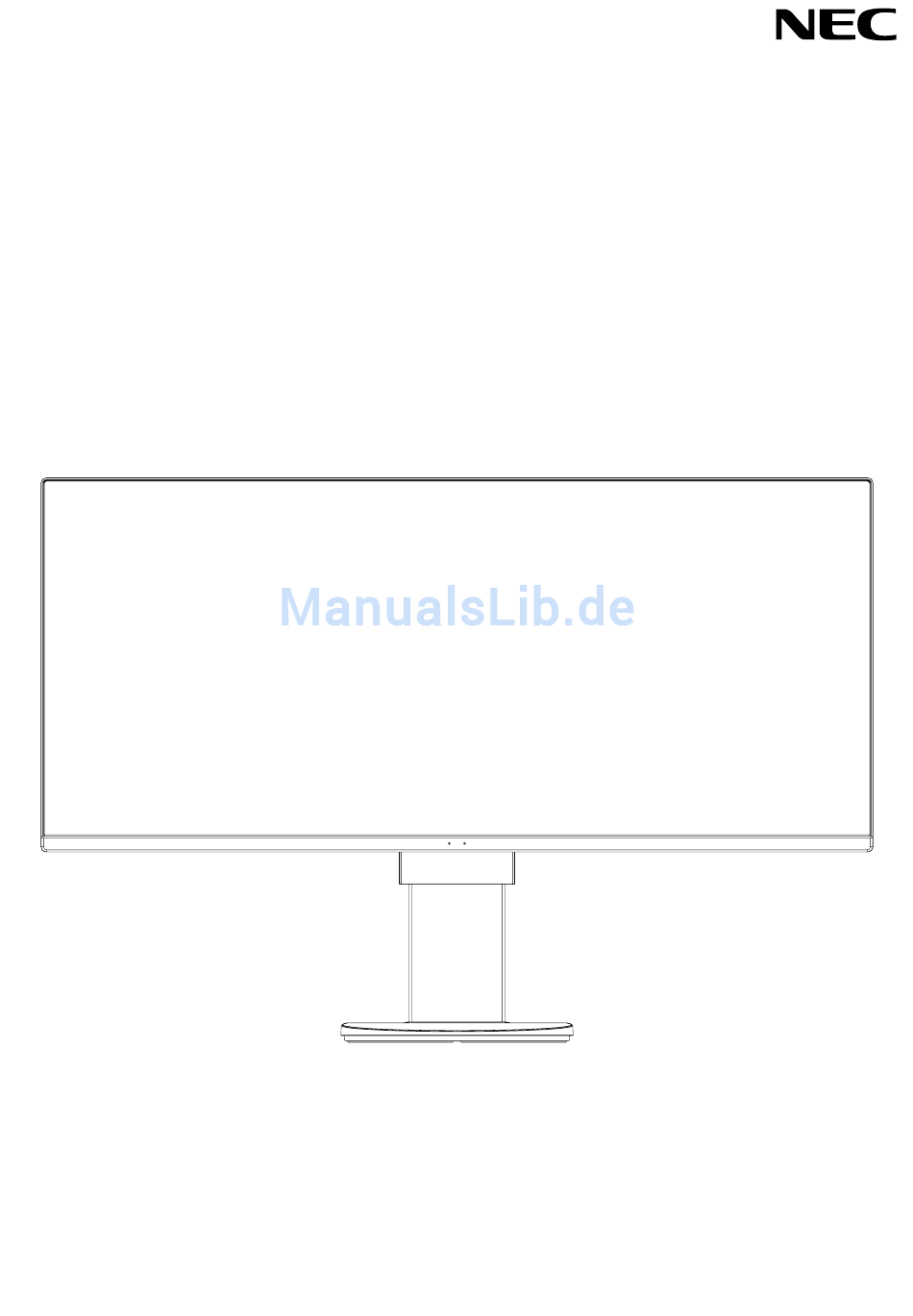

- Seite 1 Desktop-Monitor MultiSync EX341R Bedienungsanleitung Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-3 Sicherheitsvorkehrungen und Pfl ege ...................Deutsch-3 Ergonomie ..........................Deutsch-4 Reinigen des LCD-Bildschirms ....................Deutsch-4 Reinigen des Gehäuses .......................Deutsch-4 Inhalt der Verpackung ........................Deutsch-5 Kurzanleitung ..........................Deutsch-5 ControlSync ..........................Deutsch-10 Anschluss mehrerer Bildschirme über DisplayPort ..............Deutsch-12 Bedienelemente ...........................Deutsch-13 Technische Daten .........................Deutsch-22 Merkmale und Funktionen ......................Deutsch-23 Fehlerbehebung ...........................Deutsch-24 Verwenden der Funktion MULTI BILD ..................Deutsch-26... - Seite 3 HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.
-
Seite 4: Registrierungsinformationen
Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Beim Betrieb müssen die beiden folgenden Bedingungen erfüllt sein. (1) Das Gerät darf keine unerwünschten Störungen aussenden. (2) Das Gerät muss empfangene Störungen aufnehmen können, auch wenn diese Funktionsstörungen verursachen. Verantwortlich in den USA: NEC Display Solutions of America, Inc. Adresse: 500 Park Boulevard, Suite 1100... -
Seite 5: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 6: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Die optimale Leistung des Monitors wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi... -
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung Den Inhalt entnehmen Sie bitte der separaten Aufl istung des Verpackungsinhalts. Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen: HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen“ (Seite 3) zu lesen. Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des LCD-Monitors ab. - Seite 8 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in den Downstream-Anschluss des Monitors einstecken.
-
Seite 9: Heben Und Senken Des Bildschirms
8. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Frontblende berühren (Abbildung E.1). HINWEIS: Treten Probleme auf, so beachten Sie den Abschnitt Fehlerbehebung dieser Bedienungsanleitung. Netztaste Abbildung E.1 Heben und Senken des Bildschirms Der Monitor kann im Querformat angehoben und abgesenkt werden. -
Seite 10: Installation Auf Einem Tragarm
Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So bereiten Sie den Monitor für eine alternative Montage vor: • Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. • Die Sicherheitsvorschriften verlangen, dass der Montagefuß das Gewicht des Monitors unterstützt und der UL-Zertifi zierung entspricht. -
Seite 11: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage. 2. Verwenden Sie die vier vom Monitorfuß entfernten oder die angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). -
Seite 12: Controlsync
ControlSync Mit ControlSync werden alle nachgeordneten Monitore von einem Hauptmonitor aus gleichzeitig gesteuert. Mittels der Funktion INDIVIDUELLE EINST. (siehe Seite 21) kann aber auch ein einzelner Zielmonitor gesteuert werden. Steuern aller nachgeordneten Monitore (synchronisierte Steuerung): 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT. - Seite 13 Folgende Einstellungen können per ControlSync gesteuert werden: Synchronisierte Steuerung Individuelle Einstellungen ECO-WERKZEUGE HELLIGKEIT* KONTRAST Nein ECO MODE AUTOM. HELLIGKEIT SCHWARZWERT Nein EINSTELLUNG AUS MODUS AUSSCHALTMODUS - SENSOR EINSTELLUNG AUSSCHALTMODUS - STARTZEIT ANWESENHEITSSENSOR ANWESENHEITSSENSOR SENSOR EINSTELLUNG ANWESENHEITSSENSOR STARTZEIT DV MODE BILDSCHIRM LINKS/RECHTS Nein AUF/AB...
-
Seite 14: Anschluss Mehrerer Bildschirme Über Displayport
Anschluss mehrerer Bildschirme über DisplayPort Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Bei der Verwendung mehrerer Monitore im MST-Modus (Multi-Stream Transport), muss auf jedem verbundenen Monitor DP AUSGANG MULTISTREAM auf AUTOM. eingestellt werden. Ändern Sie die Einstellungen des Monitors in der Anschlusskette, der an den Computer angeschlossen ist, zuletzt. -
Seite 15: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Berühren Sie eine der Steuerungstasten, um das OSD-Menü zu öffnen. Zum Wechseln des Signaleingangs berühren Sie die Taste INPUT/SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Umgebungslichtsensor Erkennt die Umgebungshelligkeit sowie die Anwesenheit einer Person und stellt den Monitor Anwesenheitssensor... - Seite 16 ECO-WERKZEUGE HELLIGKEIT Passt Bild-und Hintergrundhelligkeit des Bildschirms an. Wenn der ECO-MODUS auf 1 oder 2 eingestellt ist, erscheint ein Balken für den CO2-AUSSTOSS. KONTRAST Passt anhand des Eingangssignals die Bild- und Hintergrundhelligkeit des Bildschirms an. HINWEIS: KONTRAST und DV MODE können angepasst werden, wenn unter FARBSTEUERUNG eine andere Option als L/B ausgewählt ist.
- Seite 17 ANWESENHEITSSENSOR Der Sensor erkennt die Bewegung einer Person mithilfe der Funktion ANWESENHEITSSENSOR. ANWESENHEITSSENSOR verfügt über drei Einstellungen: AUS: Keine Anwesenheitserkennung. 1 (LEICHT): Wenn in einem bestimmten Zeitraum keine Person erkannt wird, schaltet der Monitor automatisch in die niedrigere Helligkeitsstufe, um die Leistungsaufnahme zu reduzieren. Der Monitor schaltet automatisch zurück in den normalen Modus, wenn sich eine Person dem Monitor nähert.
- Seite 18 OVER-SCAN (nur für HDMI-Eingang) Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten Qualität angezeigt wird. 1: Das Bild überschreitet die anzeigbare Größe. Der Bildrand wird abgeschnitten. Etwa 95 % des Bildes werden auf dem Bildschirm angezeigt. 2: Das Bild überschreitet die anzeigbare Größe.
- Seite 19 SIGNALPRIORITÄT Wählt die Methode der Signalpriorität bei mehreren angeschlossenen Videoeingängen. ERST: Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor an den anderen Videoeingängen nach einem Signal. Wenn an einem anderen Anschluss ein Videosignal verfügbar ist, aktiviert der Monitor diesen automatisch als neuen Eingang.
- Seite 20 BILDPOSITION Legt fest, wo das Sekundärbild auf dem Bildschirm angezeigt wird. Drücken Sie die Taste AUSWÄHLEN, um den Modus BILDPOSITION aufzurufen (Abbildung 1). Mit den Tasten LINKS, RECHTS, AUF und AB können Sie die horizontale und vertikale Position des Sekundärbilds innerhalb der Monitorhälfte festlegen, in dem sich das Sekundärbild befi...
- Seite 21 MENÜ-Werkzeuge SPRACHE Wählt die Sprache für das OSD aus. OSD ANZEIGEDAUER Das OSD-Menü wird angezeigt, solange es verwendet wird. Sie können festlegen, nach welchem Zeitraum nach dem letzten Berühren einer Taste das OSD-Menü ausgeblendet wird. Die Voreinstellungen reichen von 10 bis 120 Sekunden in Schritten zu je 5 Sekunden.
- Seite 22 MEHRFACHANZEIGE H MONITORE Hiermit lässt sich die Anzahl horizontaler Monitore auswählen. V MONITORE Hiermit lässt sich die Anzahl vertikaler Monitore auswählen. MONITOR NUMMER Diese Funktion dient zum Erweitern des Bilds über mehrere Bildschirme hinweg sowie für INDIVIDUELLE EINST. Erweitern des Bilds über mehrere Bildschirme hinweg: Informationen zum Festlegen der Monitornummer jedes Monitors fi...
- Seite 23 TILE MATRIX FREIG. Hiermit kann ein Bild über mehrere Bildschirme hinweg angezeigt werden. Diese Funktion kann für bis zu 25 Monitore verwendet werden (fünf vertikal, fünf horizontal). Um TILE MATRIX FREIG. verwenden zu können, muss das PC- Ausgangssignal für jeden einzelnen Monitor durch einen Verteilungsverstärker geleitet werden. ZIELMONITOR ID Das OSD-Menü...
-
Seite 24: Technische Daten
1720 x 1440* bei 60 Hz 2560 x 1080* bei 60 Hz 2560 x 1440* bei 60 Hz 3440 x 1440 bei 30 Hz bis 60 Hz......Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 797,22 mm/31,4 Zoll Bildschirmfl äche Vert.: 333,72 mm/13,1 Zoll Hochformat: Horiz.:... -
Seite 25: Merkmale Und Funktionen
Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat. TILE MATRIX, TILE COMP: Zeigt ein Bild über mehrere Bildschirme präzise an und kompensiert dabei die Breite der Frontblende. -
Seite 26: Fehlerbehebung
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 27 Bild wird nicht in der richtigen Größe angezeigt • Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. verkleinern. • Überprüfen Sie, ob ein von der verwendeten Grafi kkarte unterstützter Modus ausgewählt wurde. (Informationen zum Ändern des Grafi kmodus fi nden Sie im Handbuch zur Grafi kkarte bzw. zum System.) •...
-
Seite 28: Verwenden Der Funktion Multi Bild
Verwenden der Funktion MULTI BILD Auf diesem Monitor können die Bilder aus zwei verschiedenen Quellen nebeneinander angezeigt werden. Dabei können die Eingangsquellen wie auf Seite 17 erläutert gemischt werden. HINWEIS: Weitere Informationen fi nden Sie unter MULTI BILD (Seite 17) und BILDMUSTER (Seite 17). HELLIGKEIT und AUDIO EINGANG werden für beide Teilbilder auf dieselben Werte festgelegt. -
Seite 29: Verwenden Der Zoomfunktion
Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. HINWEIS: Wenn LINKS oder RECHTS für MULTI BILD ausgewählt wird, wird das andere Teilbild automatisch gedehnt bzw. gestaucht. - Seite 30 B. Das linke Bild wird als Primärbild festgelegt. Hierbei wird festgelegt, dass sich das Primärbild auf der linken Seite befi ndet. Die Größe des Bildes auf der rechten Seite mit dem schwarzen Bereich wird verringert. So vergrößern Sie die Teilbilder: Verwenden Sie die folgenden Verfahren, um den schwarzen Bereich zu verkleinern und die Teilbilder zu vergrößern.
-
Seite 31: Funktion „Anwesenheitssensor
Funktion „Anwesenheitssensor“ Die Funktion „Anwesenheitssensor“ reduziert den Stromverbrauch, indem die Bewegung einer Person erkannt wird. Für ANWESENHEITSSENSOR gibt es zwei Einstellungen: MODUS SENSOREINSTELLUNG Keine Person vor dem Monitor LEICHT HELLIGKEIT 0 % STARK Energiesparmodus Abbildung der Funktion des Anwesenheitssensors A. Wenn der Sensor erkennt, dass sich vor dem Monitor keine Person aufhält, bleibt der Monitor für die in ANWESENHEITSSENSOR >... -
Seite 32: Einstellung Für Mehrfachanzeige
Einstellung für Mehrfachanzeige Unabhängig vom verwendeten Eingangssignal kann das Bild auf mehreren Monitoren angezeigt werden. [Beispiel für V MONITORE 5, H MONITORE 5 (siehe Seite 20)] 1. Berühren Sie die Taste MENU/EXIT (MENÜ/BEENDEN), um das OSD-Menü aufzurufen. 2. Drücken Sie die Taste LINKS/RECHTS nach links oder rechts, um MEHRFACHANZEIGE auszuwählen. 3. - Seite 33 Verwenden der ControlSync-Funktion bei einer Mehrfachanzeige-Konfi guration Zur Steuerung eines nachgeordneten Monitors über den Hauptmonitor werden die Bedienelemente des Hauptmonitors verwendet. Installieren Sie den Hauptmonitor an einer gut zugänglichen Stelle. Installieren der Geräte in einer Mehrfachanzeige-Konfi guration Beim Betrieb der Monitore in einer Mehrfachanzeige-Konfi guration über einen längeren Zeitraum können sich die Monitore aufgrund der Temperaturänderungen leicht ausdehnen.
-
Seite 34: Verwendung Der Funktion „Autom. Helligkeit
Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt. Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen. EINRICHTUNG Mit den folgenden Verfahren können Sie den Helligkeitsbereich auswählen, den der Monitor bei aktivierter Funktion AUTOM. -
Seite 35: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
