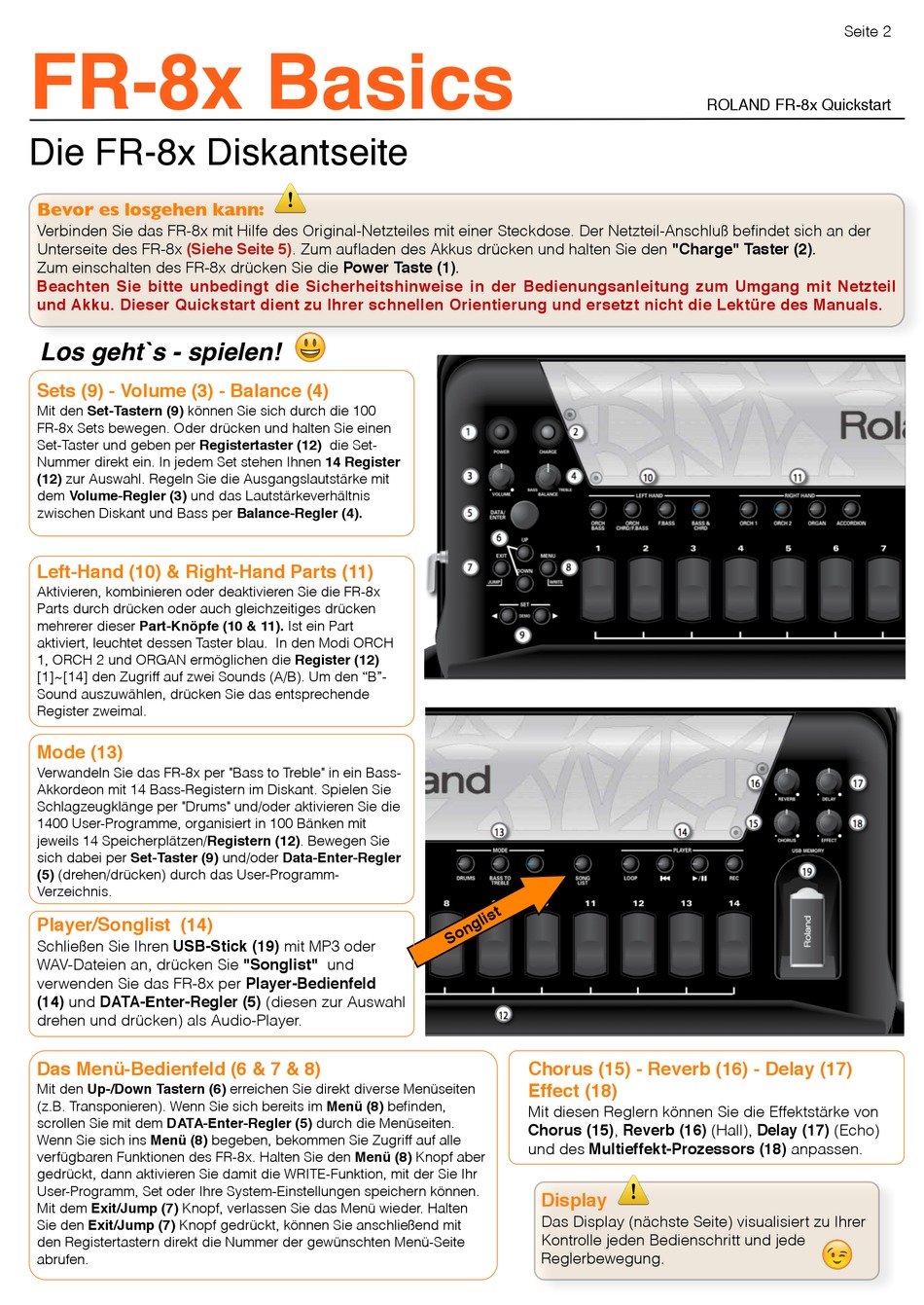

FR-8x Basics
Die FR-8x Diskantseite
Bevor es losgehen kann:
Verbinden Sie das FR-8x mit Hilfe des Original-Netzteiles mit einer Steckdose. Der Netzteil-Anschluß befindet sich an der
Unterseite des FR-8x
(Siehe Seite
Zum einschalten des FR-8x drücken Sie die Power Taste (1).
Beachten Sie bitte unbedingt die Sicherheitshinweise in der Bedienungsanleitung zum Umgang mit Netzteil
und Akku. Dieser Quickstart dient zu Ihrer schnellen Orientierung und ersetzt nicht die Lektüre des Manuals.
Los geht`s - spielen!
Sets (9) - Volume (3) - Balance (4)
Mit den Set-Tastern (9) können Sie sich durch die 100
FR-8x Sets bewegen. Oder drücken und halten Sie einen
Set-Taster und geben per Registertaster (12) die Set-
Nummer direkt ein. In jedem Set stehen Ihnen 14 Register
(12) zur Auswahl. Regeln Sie die Ausgangslautstärke mit
dem Volume-Regler (3) und das Lautstärkeverhältnis
zwischen Diskant und Bass per Balance-Regler (4).
Left-Hand (10) & Right-Hand Parts (11)
Aktivieren, kombinieren oder deaktivieren Sie die FR-8x
Parts durch drücken oder auch gleichzeitiges drücken
mehrerer dieser Part-Knöpfe (10 & 11). Ist ein Part
aktiviert, leuchtet dessen Taster blau. In den Modi ORCH
1, ORCH 2 und ORGAN ermöglichen die Register (12)
[1]~[14] den Zugriff auf zwei Sounds (A/B). Um den "B"-
Sound auszuwählen, drücken Sie das entsprechende
Register zweimal.
Mode (13)
Verwandeln Sie das FR-8x per "Bass to Treble" in ein Bass-
Akkordeon mit 14 Bass-Registern im Diskant. Spielen Sie
Schlagzeugklänge per "Drums" und/oder aktivieren Sie die
1400 User-Programme, organisiert in 100 Bänken mit
jeweils 14 Speicherplätzen/Registern (12). Bewegen Sie
sich dabei per Set-Taster (9) und/oder Data-Enter-Regler
(5) (drehen/drücken) durch das User-Programm-
Verzeichnis.
Player/Songlist (14)
Schließen Sie Ihren USB-Stick (19) mit MP3 oder
WAV-Dateien an, drücken Sie "Songlist" und
verwenden Sie das FR-8x per Player-Bedienfeld
(14) und DATA-Enter-Regler (5) (diesen zur Auswahl
drehen und drücken) als Audio-Player.
Das Menü-Bedienfeld (6 & 7 & 8)
Mit den Up-/Down Tastern (6) erreichen Sie direkt diverse Menüseiten
(z.B. Transponieren). Wenn Sie sich bereits im Menü (8) befinden,
scrollen Sie mit dem DATA-Enter-Regler (5) durch die Menüseiten.
Wenn Sie sich ins Menü (8) begeben, bekommen Sie Zugriff auf alle
verfügbaren Funktionen des FR-8x. Halten Sie den Menü (8) Knopf aber
gedrückt, dann aktivieren Sie damit die WRITE-Funktion, mit der Sie Ihr
User-Programm, Set oder Ihre System-Einstellungen speichern können.
Mit dem Exit/Jump (7) Knopf, verlassen Sie das Menü wieder. Halten
Sie den Exit/Jump (7) Knopf gedrückt, können Sie anschließend mit
den Registertastern direkt die Nummer der gewünschten Menü-Seite
abrufen.
⚠
5). Zum aufladen des Akkus drücken und halten Sie den "Charge" Taster (2).
��
Chorus (15) - Reverb (16) - Delay (17)
Effect (18)
Mit diesen Reglern können Sie die Effektstärke von
Chorus (15), Reverb (16) (Hall), Delay (17) (Echo)
und des Multieffekt-Prozessors (18) anpassen.
⚠
Display
Das Display (nächste Seite) visualisiert zu Ihrer
Kontrolle jeden Bedienschritt und jede
Reglerbewegung.
Seite 2
ROLAND FR-8x Quickstart
��
