Übersicht Der Eingänge Und Ausgänge; Kombinationen Der Eingänge/Ausgänge (I/O) - KROHNE OPTISONIC 7300 Schnellstart

ELEKTRISCHE ANSCHLÜSSE
3

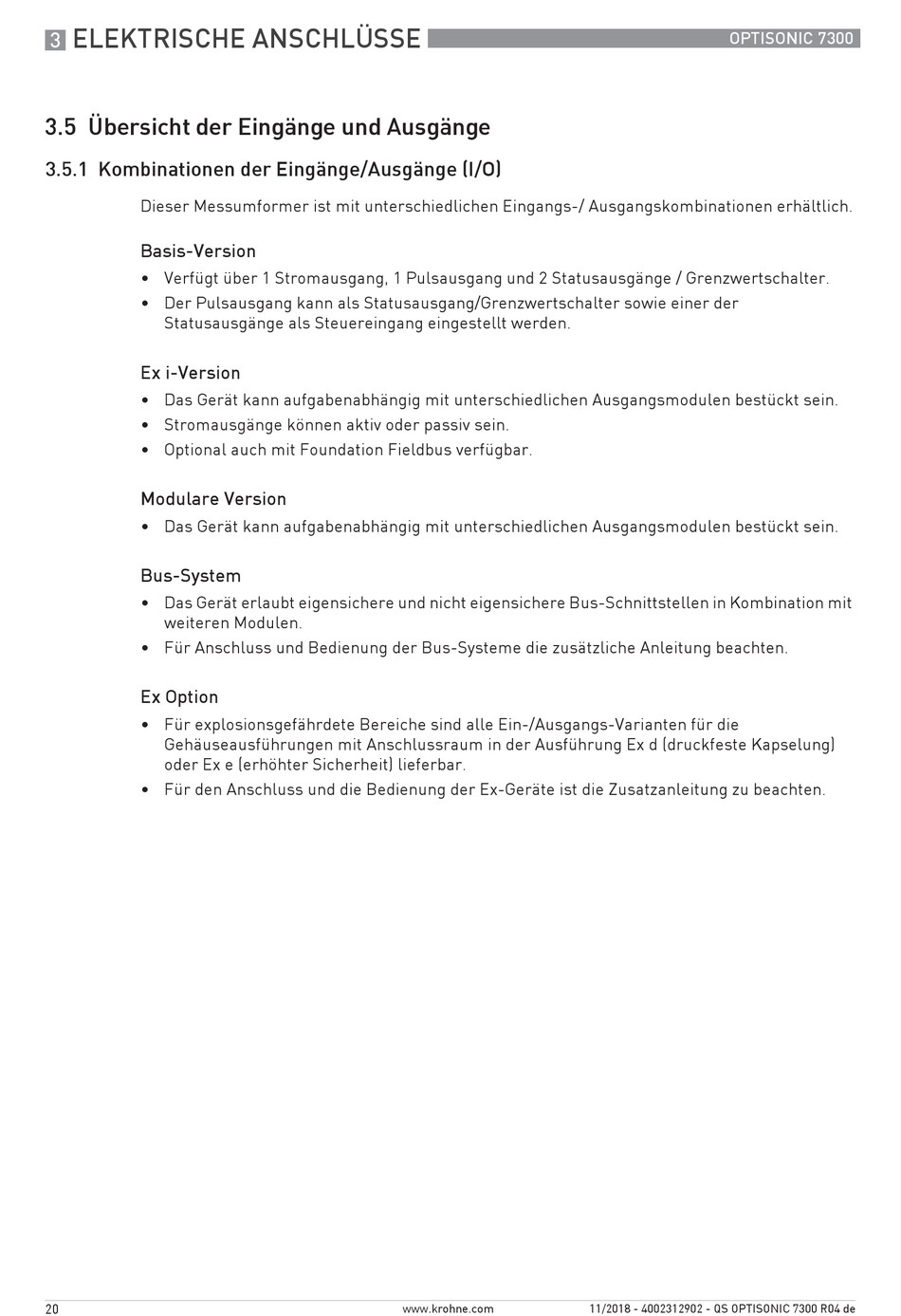

3.5 Übersicht der Eingänge und Ausgänge
3.5.1 Kombinationen der Eingänge/Ausgänge (I/O)
Dieser Messumformer ist mit unterschiedlichen Eingangs-/ Ausgangskombinationen erhältlich.
Basis-Version
• Verfügt über 1 Stromausgang, 1 Pulsausgang und 2 Statusausgänge / Grenzwertschalter.
• Der Pulsausgang kann als Statusausgang/Grenzwertschalter sowie einer der
Statusausgänge als Steuereingang eingestellt werden.
Ex i-Version
• Das Gerät kann aufgabenabhängig mit unterschiedlichen Ausgangsmodulen bestückt sein.
• Stromausgänge können aktiv oder passiv sein.
• Optional auch mit Foundation Fieldbus verfügbar.
Modulare Version
• Das Gerät kann aufgabenabhängig mit unterschiedlichen Ausgangsmodulen bestückt sein.
Bus-System
• Das Gerät erlaubt eigensichere und nicht eigensichere Bus-Schnittstellen in Kombination mit
weiteren Modulen.
• Für Anschluss und Bedienung der Bus-Systeme die zusätzliche Anleitung beachten.
Ex Option
• Für explosionsgefährdete Bereiche sind alle Ein-/Ausgangs-Varianten für die
Gehäuseausführungen mit Anschlussraum in der Ausführung Ex d (druckfeste Kapselung)
oder Ex e (erhöhter Sicherheit) lieferbar.
• Für den Anschluss und die Bedienung der Ex-Geräte ist die Zusatzanleitung zu beachten.
20 www.krohne.com
OPTISONIC 7300
11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de
