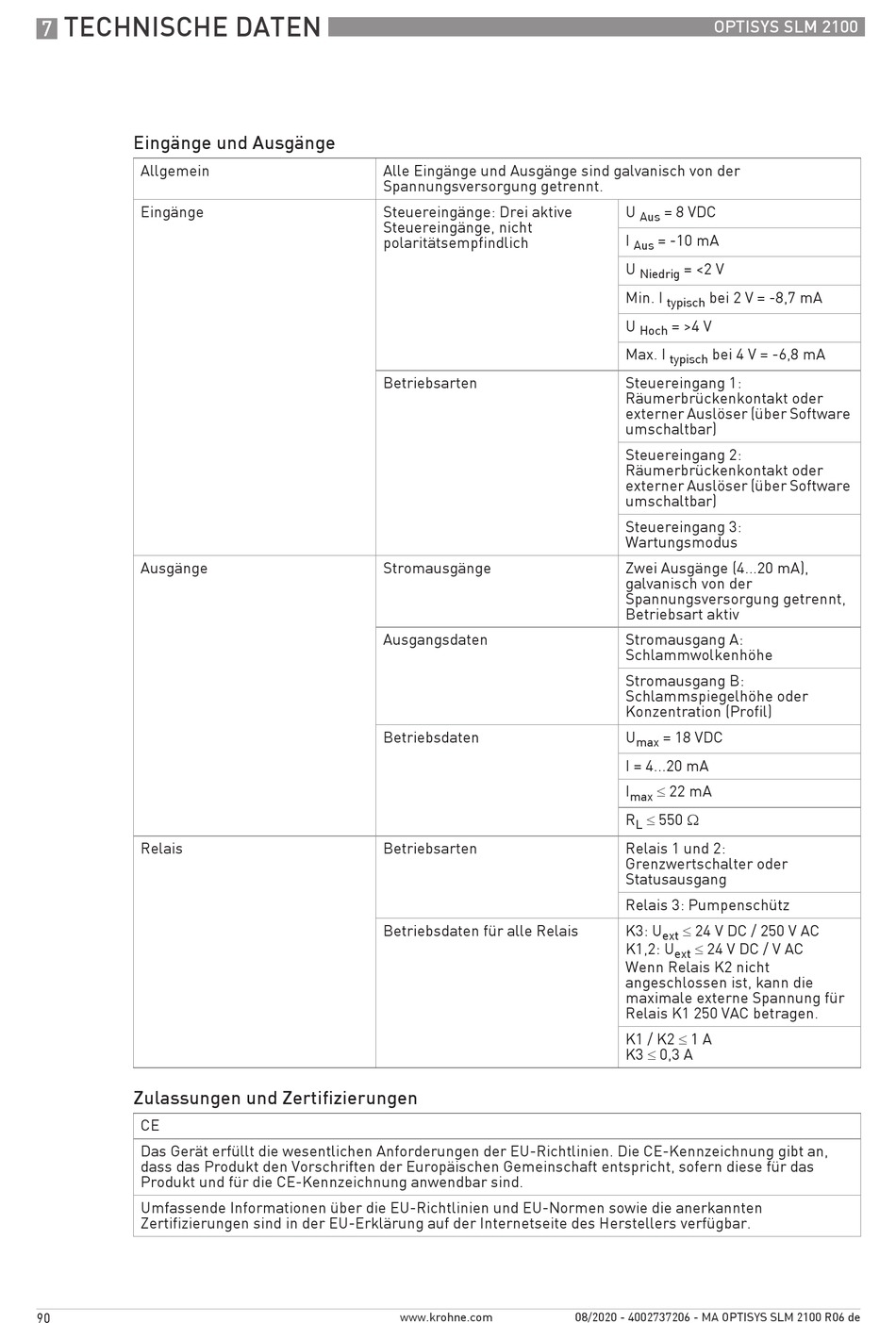

TECHNISCHE DATEN
7
Eingänge und Ausgänge
Allgemein
Eingänge
Ausgänge
Relais

Zulassungen und Zertifizierungen

CE
Das Gerät erfüllt die wesentlichen Anforderungen der EU-Richtlinien. Die CE-Kennzeichnung gibt an,
dass das Produkt den Vorschriften der Europäischen Gemeinschaft entspricht, sofern diese für das
Produkt und für die CE-Kennzeichnung anwendbar sind.
Umfassende Informationen über die EU-Richtlinien und EU-Normen sowie die anerkannten
Zertifizierungen sind in der EU-Erklärung auf der Internetseite des Herstellers verfügbar.
90
Alle Eingänge und Ausgänge sind galvanisch von der
Spannungsversorgung getrennt.
Steuereingänge: Drei aktive
Steuereingänge, nicht
polaritätsempfindlich
Betriebsarten
Stromausgänge
Ausgangsdaten
Betriebsdaten
Betriebsarten
Betriebsdaten für alle Relais
www.krohne.com
OPTISYS SLM 2100
U = 8 VDC
Aus
I = -10 mA
Aus
U = <2 V
Niedrig
Min. I bei 2 V = -8,7 mA
typisch
U = >4 V
Hoch
Max. I bei 4 V = -6,8 mA
typisch
Steuereingang 1:
Räumerbrückenkontakt oder
externer Auslöser (über Software
umschaltbar)
Steuereingang 2:
Räumerbrückenkontakt oder
externer Auslöser (über Software
umschaltbar)
Steuereingang 3:
Wartungsmodus
Zwei Ausgänge (4...20 mA),
galvanisch von der
Spannungsversorgung getrennt,
Betriebsart aktiv
Stromausgang A:
Schlammwolkenhöhe
Stromausgang B:
Schlammspiegelhöhe oder
Konzentration (Profil)
U = 18 VDC
max
I = 4...20 mA
≤ 22 mA
I
max
≤ 550 Ω
R
L
Relais 1 und 2:
Grenzwertschalter oder
Statusausgang
Relais 3: Pumpenschütz
≤ 24 V DC / 250 V AC
K3: U
ext
≤ 24 V DC / V AC
K1,2: U
ext
Wenn Relais K2 nicht
angeschlossen ist, kann die
maximale externe Spannung für
Relais K1 250 VAC betragen.
K1 / K2 ≤ 1 A
K3 ≤ 0,3 A
08/2020 - 4002737206 - MA OPTISYS SLM 2100 R06 de
