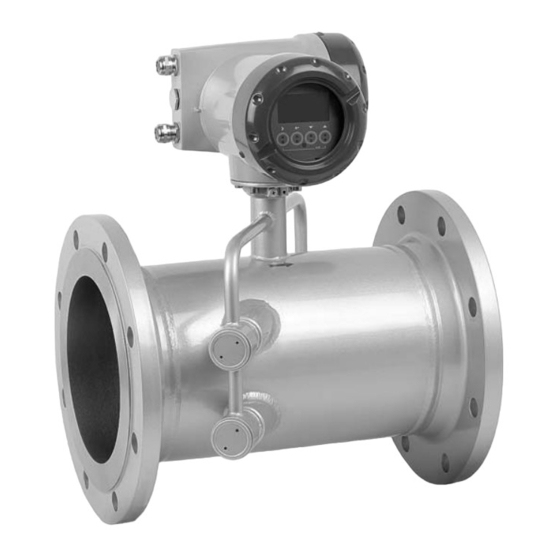

Ultraschall-Durchflussmessgerät für Gas
Ergänzung für gefährdete Bereiche. Diese zusätzliche Anleitung ist eine Erweiterung
des Quick Start und des Handbuchs für den OPTISONIC 7300 und den
OPTISONIC 8300.
© KROHNE 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTISONIC 7300

Inhaltszusammenfassung für KROHNE OPTISONIC 7300

  • Seite 1 Zusatzanleitung Zusatzanleitung Ultraschall-Durchflussmessgerät für Gas Ergänzung für gefährdete Bereiche. Diese zusätzliche Anleitung ist eine Erweiterung des Quick Start und des Handbuchs für den OPTISONIC 7300 und den OPTISONIC 8300. © KROHNE 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 2: Inhaltsverzeichnis

    5 Wartung 5.1 Wartung .......................... 31 5.2 Vor und nach dem Öffnen ....................31 5.3 Austausch der Netzsicherung..................32 5.4 Austausch der Elektronikeinheit..................33 5.4.1 Feld-Ausführung........................34 5.5 Service-/Reparaturinformationen ................. 36 www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 3: Ex Optisonic 7300/8300 R02 De Www.krohne.com

    INHALT OPTISONIC 7300 / 8300 5.6 Formular (Kopiervorlage) zur Rücksendung eines Geräts ........... 37 5.7 Entsorgung ........................37 6 Notizen 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 4: Einleitung

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 5: Informationen Zur Dokumentation

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 6: Sicherheitszeichen Und Verwendete Symbole

    Dieses Symbol deutet auf alle Handhabungshinweise, die vom Bediener in der angegebenen Reihenfolge ausgeführt werden müssen. KONSEQUENZ KONSEQUENZ KONSEQUENZ KONSEQUENZ Dieses Symbol verweist auf alle wichtigen Konsequenzen aus den vorangegangenen Aktionen. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 7: Sicherheitshinweise Für Den Betreiber

    Ausführungen der Geräte. Alle technischen Informationen, die in der Standarddokumentation beschrieben sind, finden Anwendung – es sei denn, sie werden durch die vorliegenden zusätzlichen Anweisungen ausdrücklich ausgeschlossen, vervollständigt oder ersetzt. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 8: Zulassung

    DEKRA 12 ATEX 0063 X DEKRA 12 ATEX 0063 X 1.4 OPTISONIC 7300 C/...-Ex Der OPTISONIC 7300 C/...-Ex ist die kompakte Ausführung des GFC 300 Ultraschall- Durchflussmessumformers und des OPTISONIC 7000 Ultraschall- Durchflussmesswertaufnehmers für Gas. Der Messwertaufnehmer für Gas wird mit druckfesten (Ex d) Gas-Signalwandlern aus Titan oder druckfesten (Ex d) Signalwandlern mit einer zum Teil eingekapselten (Ex ma) Vorderseite aus Kunststoff hergestellt.

  • Seite 9: Optisonic 8000

    II 2 (1) G Ex d [ia] IIC T6 (DEKRA) II 2 (1) G Ex de [ia] IIC T6 (DEKRA) II 2 G Ex d [ib] IIC T6 II 2 G Ex de [ib] IIC T6 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 10: Ultraschall-Signalwandler Für Gas

    Diese Signalwandler besitzen den Kennzeichnungscode: II 1/2 G Ex d ma IIC T4...T6. Alle Hochtemperatur-Signalwandler (OPTISONIC 8000-Ex) sind mit einem Flansch ausgestattet und besitzen Schutzklasse "Druckfeste Kapselung" (Ex d). Informationen über die Temperaturklassifizierungstabelle(n) sind in Kapitel 2 enthalten. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 11: Technische Daten

    Die Umgebungstemperatur ist die (Luft)Temperatur an der Stelle, an der das Messgerät installiert ist. 1.10 Kennzeichnungscodes Aufgrund der verschiedenen Konfigurationsoptionen kann die Serie der OPTISONIC 7300 Durchflussmessgeräte für Gas mit verschiedenen (unterschiedlichen) Explosionsschutzmaßnahmen ausgestattet werden. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...
  • Seite 12 II 2 G Ex d [ib] IIC T6 Ex d n.v. Ex ib II 2 G Ex de [ib] IIC T6 Ex de n.v. Ex ib 1 Nur für die getrennte Ausführung verfügbar. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 13: Kennzeichnungsetiketten

    1 Spezifisches Zeichen für Explosionsschutz, Ex-Codes und Nummer der EG-Baumusterprüfbescheinigung. 2 Hinweise zum Explosionsschutz. 3 Tagnummer 4 DGRL-Daten. 5 Kalibrierdaten. 6 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n). 7 Name und Adresse des Herstellers. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...
  • Seite 14 3 Informationen über die eigensicheren Ein-/Ausgangskreise. 4 Warnhinweise. 5 Netzstromversorgungsdaten. 6 Kalibrierdaten. 7 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n). 8 Name und Adresse des Herstellers. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...
  • Seite 15 3 Informationen über die eigensicheren Ein-/Ausgangskreise. 4 Warnhinweise. 5 Netzstromversorgungsdaten. 6 Kalibrierdaten. 7 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n). 8 Name und Adresse des Herstellers. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...
  • Seite 16 3 Informationen über die eigensicheren Ein-/Ausgangskreise. 4 Warnhinweise. 5 Netzstromversorgungsdaten. 6 Kalibrierdaten. 7 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n). 8 Name und Adresse des Herstellers. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 17: Temperaturgrenzen

    Aufgrund des Einflusses der Temperatur des Prozessmessstoffs (Gas) werden die Ultraschall- Durchflussmesswertaufnehmer in der getrennten Ausführung mit Typenbezeichnung OPTISONIC 7000...-Ex sowie die Ultraschall-Durchflussmessgeräte für Gas in der kompakten Ausführung mit Typenbezeichnung OPTISONIC 7300 C/...-Ex keiner festen Temperaturklasse zugeordnet. Die Temperaturgrenzen gelten unter folgenden Bedingungen: •...

  • Seite 18: Optisonic 7300 C

    OPTISONIC 7300 / 8300 2.3 OPTISONIC 7300 C/...-Ex Das OPTISONIC 7300 C/...-Ex Ultraschall-Durchflussmessgerät für Gas in der kompakten Ausführung ist mit dem gleichen Elektronikgehäuse wie der GFC 300 F/...-Ex ausgestattet, daher gilt für das Gerät der gleiche Umgebungstemperaturbereich von -40...+65°C (Aluminiumgehäuse) und -40...55°C (Edelstahl).

  • Seite 19: Optisonic 8000

    2.5 OPTISONIC 8000...-Ex Der OPTISONIC 8000...-Ex Hochtemperatur-(Dampf-)Messwertaufnehmer ist für eine Umgebungstemperatur im Bereich -40...+60°C ausgelegt. Die maximale Prozessmessstofftemperatur ist in der nachstehenden Tabelle angegeben. Temperaturklasse Maximale Prozesstemperatur [ºC] bei T = 60ºC 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 20: Anschluss Getrennter Systeme

    Signalwandlers des betreffenden Pfads (1 oder 2). Die Kennzeichnung der SMB-Buchsen in der Anschlussdose entspricht der Kennzeichnung der Signalwandlerkabel (1.1, 1.2...). 3.2.1 Sensor Abbildung 3-1: Anschließen der Kabel am Messwertaufnehmer. 1 Sensor. 2 Offene Anschlussdose. 3 Kennzeichnung an Kabel. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...
  • Seite 21 OPTISONIC 7300 / 8300 Abbildung 3-2: Befestigen der Kabel an der Abschirmbuchse. 1 Kabel. 2 Kabelverschraubungen. 3 Erdungsklemmen. 4 Kabel mit Abschirmbuchse aus Metall. Abbildung 3-3: Anschließen der Kabel am Messumformer. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 22: Messumformer

    3 Kennzeichnung an Kabel. 4 Einführung der Kabel durch Kabelverschraubungen. Abbildung 3-4: Befestigen der Kabel an der Abschirmbuchse. 1 Kabel. 2 Kabelverschraubungen. 3 Erdungsklemmen. 4 Kabel mit Abschirmbuchse aus Metall. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 23: Potenzialausgleich

    Durchfluss-Messwertaufnehmers geerdet werden. Wenn eine Abschirmung im Sonderfall an beiden Enden des Systems geerdet wird, ist keine Potenzial-Differenz zwischen dem Messwertaufnehmer und dem Messumformer zulässig. Weitere Anforderungen in Bezug auf Kabelschirme sind in EN 60079-14, Abschnitt 12.2.2.3, enthalten. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 24: Elektrische Anschlüsse

    Lassen Sie die Elektronik stromlos werden, bevor Sie den Elektronikraum des Durchfluss- Messumformergehäuses öffnen. Warten Sie vor dem Öffnen bei T6 mindestens 35 Minuten und bei T5 mindestens 10 Minuten. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...
  • Seite 25 Schaltungen), nicht-Ex i oder Ex i, sind abhängig von der C, C- spezifischen Ausführung des bestellten GFC 300 D, D- Messumformers. Ziehen Sie für Einzelheiten die Tabellen mit den CG36-Nummern zurate. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...
  • Seite 26 Schutzklasse "d" - Druckfeste Kapselung), Abschnitt 11 (zusätzliche Anforderungen für Schutzklasse "e" - Erhöhte Sicherheit) und Abschnitt 12 (zusätzliche Anforderungen für Schutzklasse "i" - Eigensicherheit) gelten für die jeweiligen Ausführungen "Ex d", "Ex e" und "Ex i" der Anschlussräume. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 27: Nicht-"Ex I" E/A-Anschlüsse

    C88 bis CLL Fieldbus E/A n.c. n.c. Profibus PA D8A bis DLL Fieldbus E/A Zahlreiche Kombinationen Profibus PA mit möglich Modulträger mit 1 oder 2 E/A-Modulen Fieldbus E/A n.c. n.c. Foundation Fieldbus 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...
  • Seite 28 Statusausgang, CI = Steuereingang, PA = Profibus PA, FF = Foundation Feldbus, DP = Profibus DP, RS485 = RS485 Modbus, n.c. = nicht angeschlossen. Alle Ein-/Ausgänge sind passiv, außer wenn anderweitig mit der Erweiterung (a) angegeben. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 29: Ex I" E/A-Anschlüsse

    Die "Ex ia"-Ein-/Ausgänge dürfen nur an andere "Ex ia"- oder "Ex ib"-zugelassene Geräte (z.B. eigensichere Isolationsverstärker) angeschlossen werden, selbst wenn diese Geräte in einem nicht gefährdeten Bereich installiert sind! Ein Anschluss an nicht "Ex i"-Geräte hebt die "Ex ia"-Eigenschaften des Durchflussmessgeräts auf. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...
  • Seite 30 Verwendete Abkürzungen für Ein-/Ausgangsfunktionen: CO = Stromausgang, PO = Pulsausgang, SO = Statusausgang, CI = Steuereingang, n.c. = nicht angeschlossen Alle Ein-/Ausgänge sind passiv, außer wenn anderweitig mit der Erweiterung (a) angegeben. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 31: Wartung

    • Schrauben Sie die Abdeckung so fest wie möglich auf das Gehäuse, bis es nicht mehr von Hand geöffnet werden kann. Ziehen Sie die Schraube der Verriegelungsvorrichtung mit dem Innensechskantschlüssel Nr. 3 fest. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 32: Austausch Der Netzsicherung

    Vor der erneuten Montage der Einheit siehe Vor und nach dem Öffnen auf Seite 31 ; fahren Sie anschließend wie folgt fort: • Setzen Sie die Einheit in umgekehrter Reihenfolge wieder zusammen. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 33: Austausch Der Elektronikeinheit

    - wenn auf dem Bildschirm "keine Daten laden "keine Daten laden "keine Daten laden "keine Daten laden“ erscheint, sind alle Daten verloren gegangen. Wenden Sie sich an ihren örtlichen Vertreter. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 34: Feld-Ausführung

    Anschluss an der Rückseite beschädigt werden kann.Bitte achten Sie darauf, dass auf beide Abziehvorrichtungen die gleiche Kraft ausgeübt wird, da ansonsten der Anschluss an der Rückseite beschädigt werden kann. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...
  • Seite 35 • Setzen Sie die Anzeige wieder ein und achten Sie darauf, dass Sie das Flachbandkabel der Anzeige nicht knicken. • Setzen Sie die Abdeckung wieder auf und befestigen Sie sie von Hand. • Schließen Sie die Stromversorgung an. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 36: Service-/Reparaturinformationen

    Spülen oder Neutralisieren, dass alle • Hohlräume frei von gefährlichen Substanzen sind, dem Gerät eine Bescheinigung beizufügen, die bestätigt, dass der Umgang mit dem Gerät • sicher ist und die das verwendete Produkt bezeichnet. www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...

  • Seite 37: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste ausgeht! Datum: Unterschrift: Stempel: 5.7 Entsorgung VORSICHT! Die Entsorgung hat unter Einhaltung der in Ihrem Land geltenden Gesetzgebung zu erfolgen. 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...

  • Seite 38: Notizen

    NOTIZEN OPTISONIC 7300 / 8300 www.krohne.com 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de...
  • Seite 39 NOTIZEN OPTISONIC 7300 / 8300 06/2012 - 7312261200 - EX OPTISONIC 7300/8300 R02 de www.krohne.com...
  • Seite 40 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
