MontageDesAntriebs - Hautau PRIMAT-E kompakt 195 Montageanleitung - Allgemeiner Teil

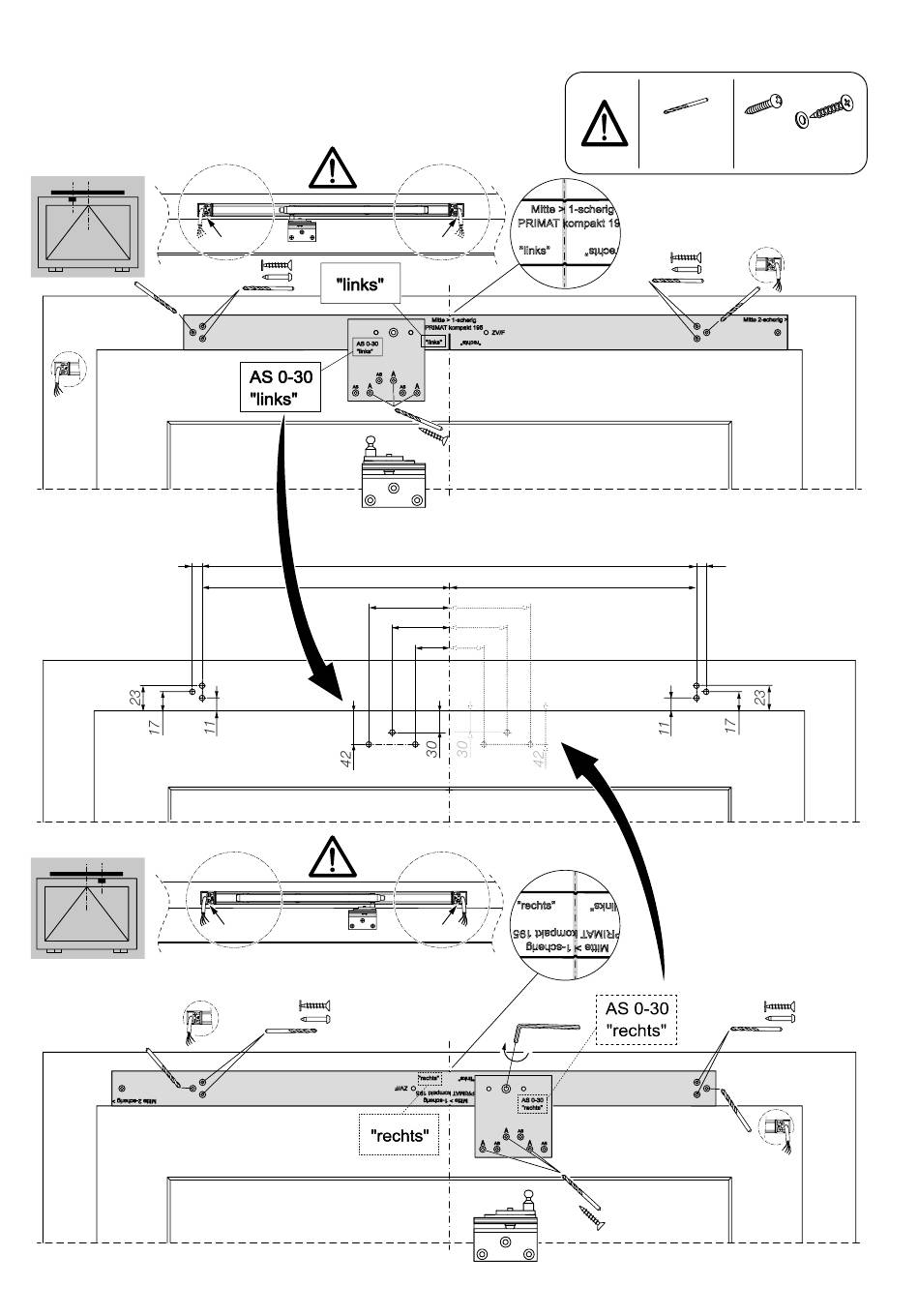

Montage des Antriebs am scheitrechten Fenster
Mounting of drive at rectangular window
PKO-S 195
1 S
nur bei verdeckter
Kabeleinführung (24 V DC)
in case of concealed
cable entry, only (24 V DC)
9,5
1 S
nur bei verdeckter
Kabeleinführung (230 V AC)
in case of concealed
cable entry, only (230 V AC)
10
24 V DC
AS 0-30 "links"
241,5
PKO-E 195
230 V AC
PKO-E 195
230 V AC
(483)
241,5
78 78
55 55
32 32
PKO-S 195
24 V DC
AS 0-30 "rechts"
(1-scherig)
(single stay)
Ø 3,2
Ø 8,0
nur bei verdeckter
Kabeleinführung (230 V AC)
2 x
in case of concealed
cable entry, only (230 V AC)
< 40 kg
KSP
2 x
FS 113
< 80 kg
FS 114
9,5
nur bei verdeckter
Kabeleinführung (24 V DC)
in case of concealed
cable entry, only (24 V DC)
Ø 3,9 x ...
Ø 3
Ø 4
