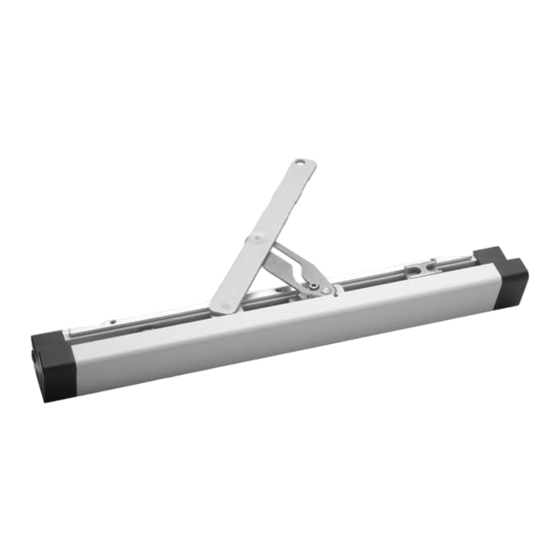

PRIMAT-E kompakt A
PRIMAT-S kompakt A
Montageanleitung
Montage handleiding
1 S
R 0 ... 100
R 0 ... 25
R 26 ... 50
2 S
1 S
R 0 ... 25
71,5
R 0 ... 25
R 26 ... 50
R 0 ... 25
Herstellererklärung
71,5
Die Geräte sind gemäß der europäischen Richtlinien geprüft und
hergestellt. Eine entsprechende Herstellererklärung liegt vor.
2 S
71,5
R 51 ... 75
R 76 ... 100
R 0 ... 25
R 26 ... 50
2 S
R 51 ... 75
R 76 ... 100
R 0 ... 25
R 26 ... 50
R 0 ... 100
71,5
2 S
R 0 ... 25
71,5
R 51 ... 75
R 76 ... 100
3 S
R 0 ... 25
71,5
R 51 ... 75
R 76 ... 100
Producentverklaring
De apparatuur is volgende de europese richtlijnen getest en geproduceerd. Deze verklaring is
op verzoek verkrijgbaar bij de producent.
230 V AC
3 S
R 0 ... 100
71,5
24 V DC
D
R 0 ... 25
71,5
R 0 ... 25
71,5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hautau PRIMAT-E kompakt A
Inhaltszusammenfassung für Hautau PRIMAT-E kompakt A

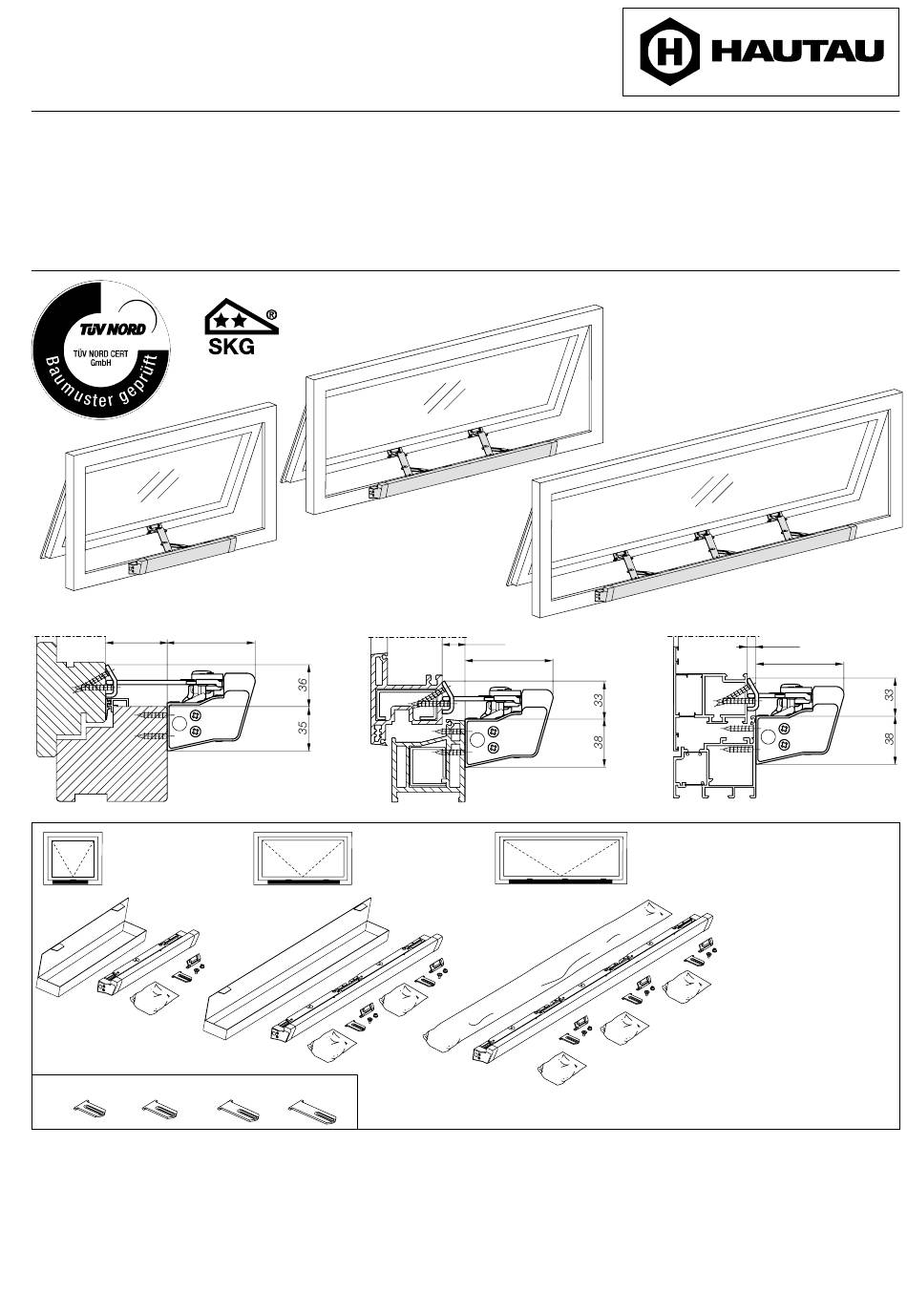

- Seite 1 05/2014 200819H R 0 ... 100 71,5 PRIMAT-E kompakt A 230 V AC PRIMAT-S kompakt A 24 V DC Montageanleitung Montage handleiding R 0 ... 100 71,5 R 0 ... 25 71,5 R 0 ... 100 71,5 R 0 ... 25 R 0 ...
-
