6. Bauanleitung Übersicht
6.1 Herstellung Grundplatte mit Rahmen
6.2 Herstellung Spielfeld mit Rahmen
6.3 Herstellung Standbeine
6.4 Herstellung der Kugelführung und Endmontage

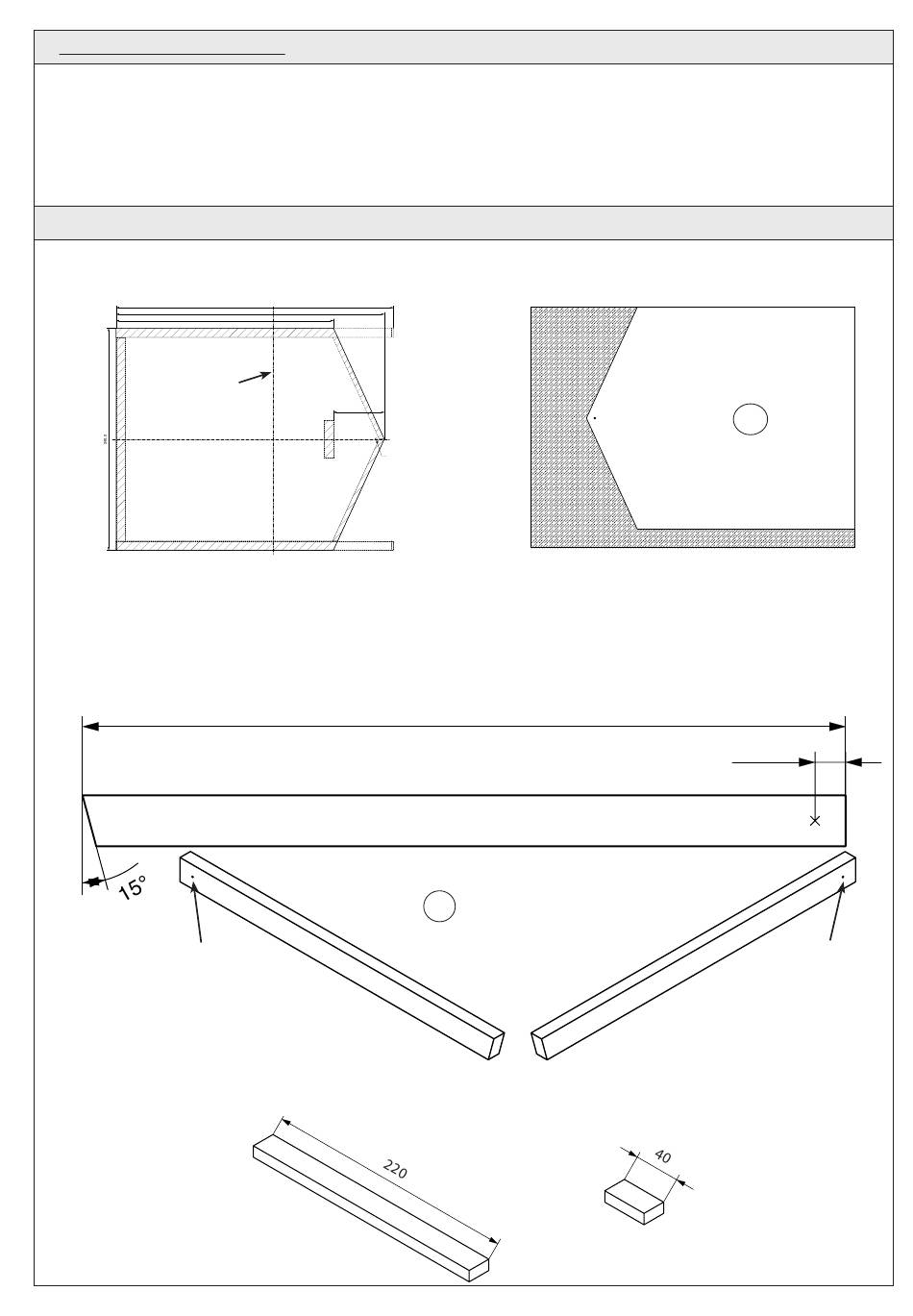

6.1 Herstellung Grundplatte mit Rahmen
6.1.1 Schablone (s. Seite 11/13) für die Grundplatte an der Trennlinie zusammenkleben und auf die Sperrholzplatte (5) 4 x
260 x 350 mm übertragen!
Trennlinie
6.1.2 Erst ø 2 mm bohren und anschließend die Grundplatte aussägen. Sägeschnitte versäubern!
6.1.3 Zwei Kiefernleisten (1) 10 x 20 x 300 mm nach Zeichnung 15° anschrägen und an den markierten Stellen (x) vorstechen.
Hinweis:
Beim Vorstechen darauf achten, dass die Löcher außen (links und rechts) sind!
außen
vorstechen!
6.1.4 Von einer Kiefernleiste (1) 10 x 20 x 300 mm ein Stück mit einer Länge von 220 mm (1b) und ein Stück mit
40 mm (1c) absägen.
D104162#1
300,0
290,0
235,0
55,0
Ø 2,0
300,0
1a
5
12,0
außen
vorstechen!
5
