MONTAGE UND DEMONTAGE DER DREIPUNKT-ARBEITSGERÄTES (MIT ZAPFWELLE)

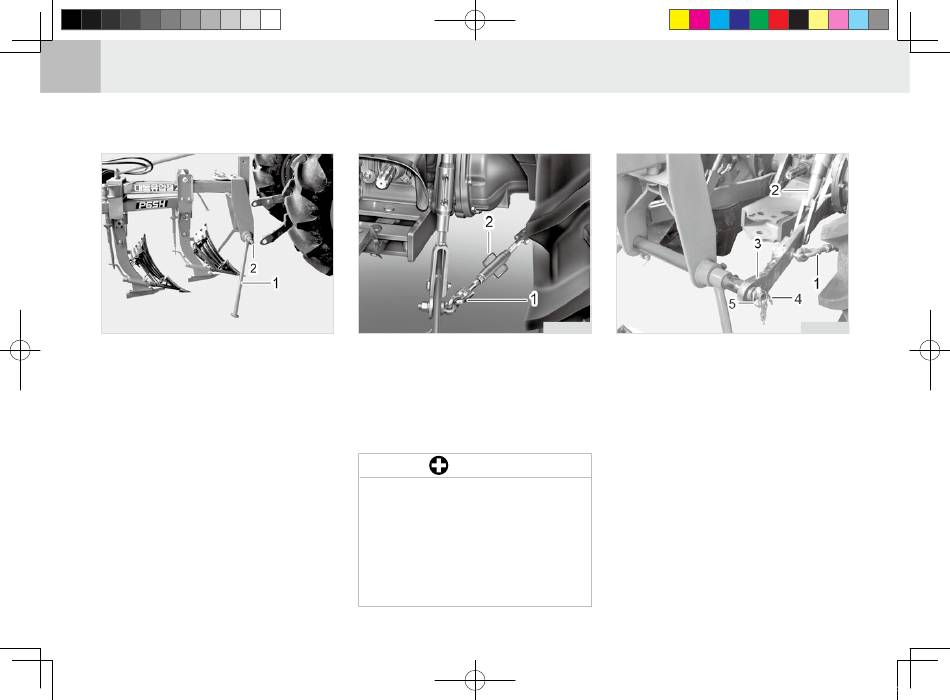

(1) Abstützung des Arbeitsgerätes
(2) Gerätestift
1. Arbeitsgerät auf ebenem Boden
absetzen.
2. Fahren Sie den Traktor rückwärts
nah an das Arbeitsgerät heran
(etwa 5 cm). Passen Sie dann
die Höhe des Unterlenkers so an,
dass diese parallel zu den Stiften
im Arbeitsgerät ist.
3. wenn der Traktor zum vollstän-
digen Stillstand gekommen ist,
bringen Sie alle Schalthebel in die
neutrale Position
M56(TB110)(CK2810)-독어-OM-06.indd2 2
H61O608b
(1) Stabilisatorlenker (2) Spannvorrichtung
4. Verlängern Sie die kette, indem
Sie die Spannvorrichtung des Sta-
bilisatorlenkers drehen.
WICHTIG
•
Beim Anbringen oder Entfer-
nen eines Geräts darauf ach-
ten, dass die linken und rech-
ten Kettenführungen gelöst
werden, um die Unterlenkerku-
gelbaugruppe effektiv nutzen
zu können.
H61O601A
(1) Spannvorrichtung
(3) Unterlenker (4) Gerätestift
(5) Federstift
5. Montieren Sie zunächst den linken
Unterlenker am Gerätestift und
setzen Sie den Federstift in die
öffnung ein und drehen Sie den
Ring, so dass der Gerätestift si-
cher gehalten wird.
6. Montieren Sie den rechten Unter-
lenker am Gerätestift und setzen
Sie den Federstift in die öffnung
ein und drehen Sie den Ring, so
dass der Gerätestift sicher gehal-
ten wird.
H61O615A
(2) Hebestange (RE)
