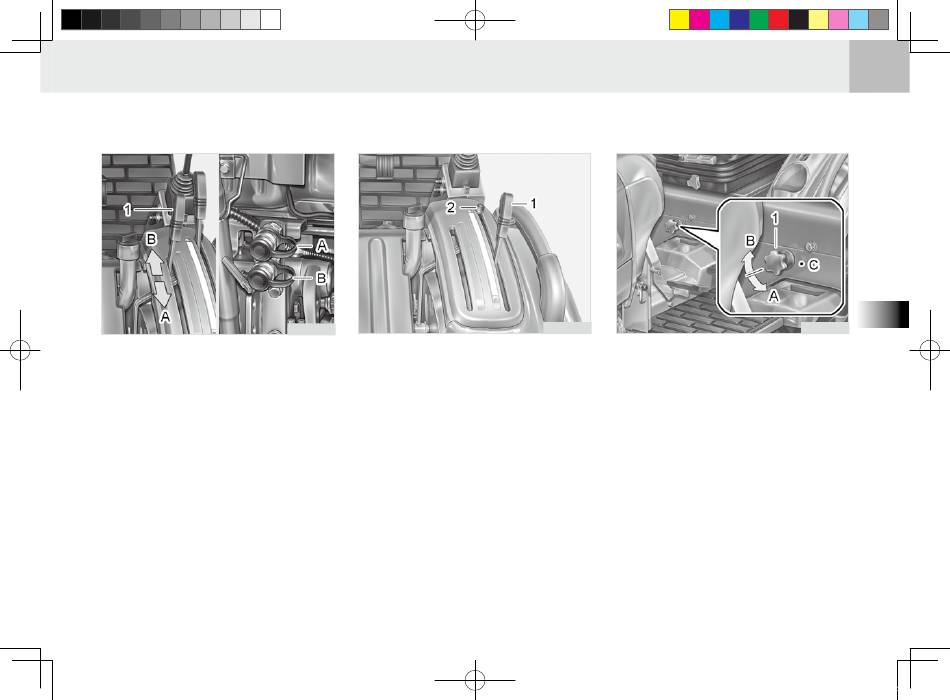

zWEIFACHWIRKENDER HEBEl

(1) hebel für zweifachwirkendes Ventil
(A) Anschluss A (b) Anschluss b
Über diesen hebel wird ein hinten
angebrachtes hydraulisches Hilfsar-
beitsgerät gesteuert.
Das Drücken des Hebels versorgt
Anschluss A mit hydraulikdruck,
während das ziehen des hebels
Anschluss b mit hydraulikdruck ver-
sorgt.
Weitere Informationen erhalten sie
im Kapitel 5 "betrieb".
M56(TB110)(CK2810)-독어-OM-04.indd33 33
KONTROllMECHANISMUS
zUM ABSENKEN DES GERäTS
S35O429A
(1) hydraulikkontrollhebel
(2) Rastbolzen
D e r K o n t r o l l m e c h a n i s m u s z u m
Absenken des Geräts kann durch
Einlegen des Bolzens geändert und
eingestellt werden.
UNTERE GRENzE
Die untere Grenze kann eingestellt
werden, indem die position des
Rastbolzens verändert wird. Nach
hinten zurückführen dieses bolzens
erhöht die untere Grenze und ihn
nach vorne Drücken setzt sie herab.
bEschREIbuNG DEs fuNKTIONssYsTEMs
SENKUNGSGESCHWINDIGK-
KEIT DER 3-pUNKT KOpp-
lUNG
196O702C
(1) Wahlrad der Absenkungsgeschwindigkeit
der 3-Punkt Ankopplungsvorrichtung
(A) schNEll
(c) spERRE
Die Senkungsgeschwindigkeit der
3-Punkt Kopplung kann in drei Posi-
tionen auf dem Knopf der Geschwin-
digkeitsregelung eingestellt werden.
4
-
4
196O703C
(b) lANGsAM
