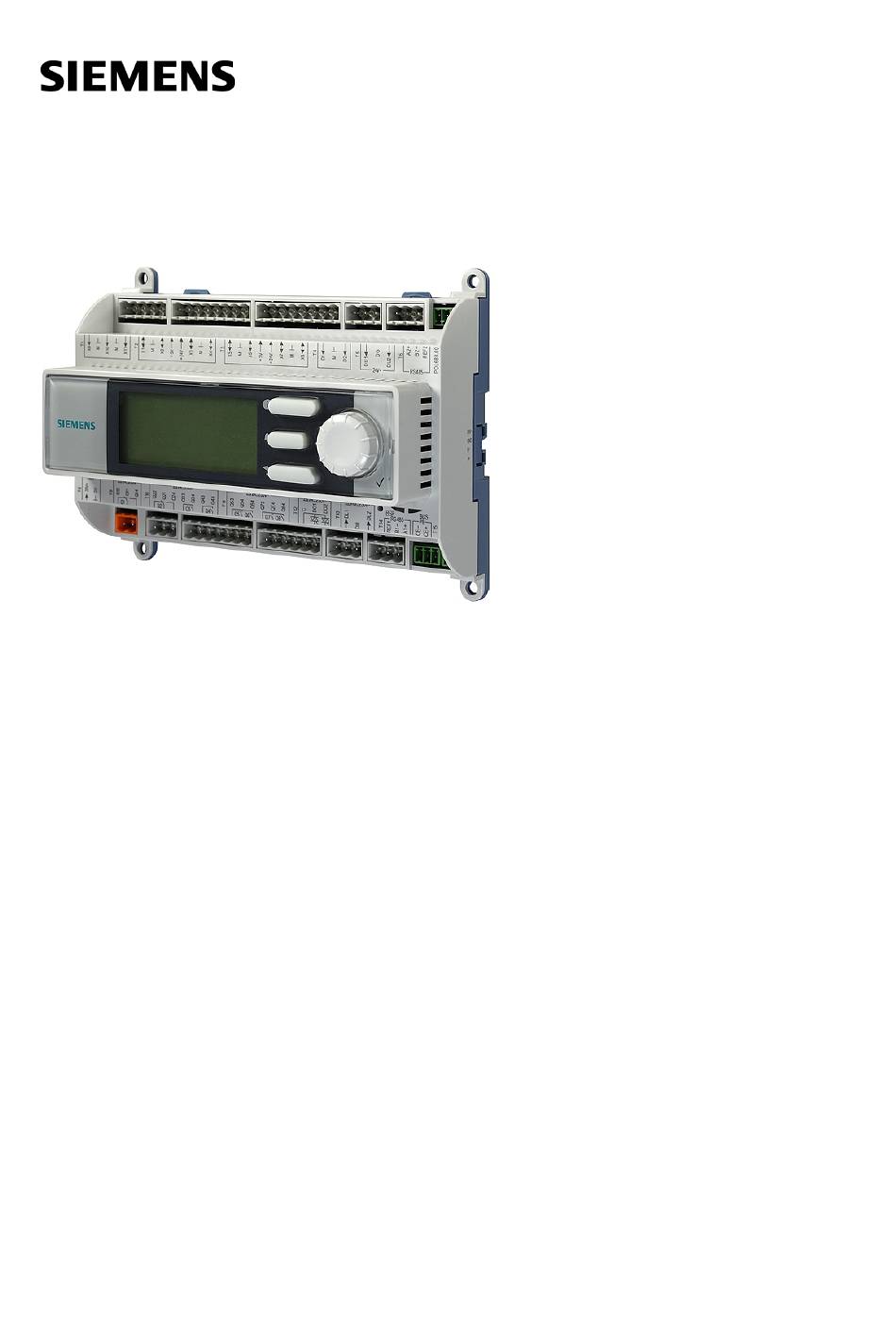

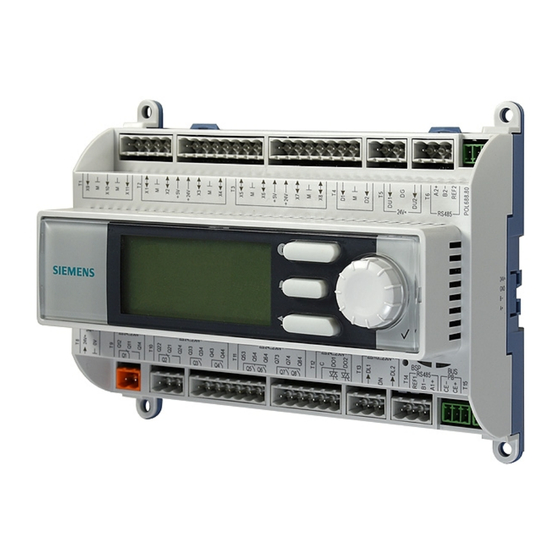

- Seite 1 Climatix C600 HVAC&R Regler: POL648.x0, POL688.x0, POL69x.x0 Installation Building Technologies A6V10990056_de_a 2017-05-17...
-
Seite 2: Rechtliche Hinweise
VORSICHT Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr Massnahmen/Verbote zur Vermeidung der Gefahr. HINWEIS Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr Massnahmen/Verbote zur Vermeidung der Gefahr. 2 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... - Seite 3 überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Verwendete Software Alle Open Source Software Komponenten, die in diesem Produkt verwendet werden (inklusive der Urheberrechtsinhaber und Lizenzbedingungen), sind auf dem internen Webserver des Reglers einsehbar: http://ip_address_of_the_device/licenses.html 3 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
-
Seite 4: Haftungsausschluss Cyber-Sicherheit
Haftungsausschluss Cyber-Sicherheit Haftungsausschluss Cyber-Sicherheit Produkte, Lösungen und Services von Siemens enthalten Sicherheitsfunktionen für einen sicheren Einsatz von Systemen in den Bereichen Gebäudeautomation, Brandschutz, Sicherheitsmanagement und physische Sicherheit. Die Sicherheitsfunktionen dieser Produkte, Lösungen und Services sind wichtige Bestandteile eines umfassenden Sicherheitskonzepts. - Seite 5 Haftungsausschluss Cyber-Sicherheit 5 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
-
Seite 6: Inhaltsverzeichnis
4.1.1 Abisolierung ................22 4.1.2 Sicherheitshinweise im Datenblatt ..........22 Speisung ....................22 Signalverdrahtung ..................23 4.3.1 Universelle Ein-/Ausgänge ............24 4.3.2 Digitaleingänge ................28 4.3.3 Ausgänge ................... 29 Climatix Dokumentation ...............31 6 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... -
Seite 7: Einsatz Planen
-20 bis 60 °C Einsatzbereich: Feuchte Umgebungsbedingungen Zulässiger Bereich Bemerkungen Relative Luftfeuchtigkeit 5…90 % Ohne Kondensation Ventilation Ausreichende Ventilation ist sicherzustellen. Der Regler erzeugt selbst Wärme, die weggeführt werden muss, um eine Temperaturstauung zu vermeiden. 7 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... -
Seite 8: Einbaubedingungen
Installieren Sie das Gerät in einem Schutzgehäuse (vorzugsweise Schaltschrank). Dieses Schutzgehäuse darf ohne Zuhilfenahme eines Schlüssels oder Werkzeugs nicht geöffnet werden können. AC 230 V-Kabel müssen gegenüber Kabel mit Sicherheitskleinspannung (SELV) doppelt isoliert sein. 8 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... -
Seite 9: Mechanische Bedingungen
Der maximale Gesamtstrom einer Gruppe von Geräten darf 4 A nicht überschreiten. Andernfalls müssen eine Gruppe von Reglern und Erweiterungsmodulen in Untergruppen aufgeteilt werden. Weitere Informationen hierzu enthält Dokument Q3900, das in "Climatix Dokumentation [ 31]" aufgeführt ist. 9 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... -
Seite 10: Massbilder
Einsatz planen Massbilder 1.5 Massbilder POL648 und POL688 (Angaben in mm) 180.0 171.0 Ansicht von unten POL648 und POL688 (Bild zeigt POL688) 10 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... - Seite 11 Einsatz planen Massbilder 168.5 Frontansicht POL648 und POL688 (Bild zeigt POL688) 11 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
- Seite 12 Einsatz planen Massbilder Seitenansicht POL648 und POL688 12 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17...
- Seite 13 Einsatz planen Massbilder 113.0 56.5 42.5 93.5 Rückansicht POL648 und POL688 POL698 und POL69U (Angaben in mm) 243.0 234.0 Ansicht von unten POL698 und POL69U 13 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
- Seite 14 Einsatz planen Massbilder 231.5 Frontansicht POL698 und POL69U 14 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17...
- Seite 15 Einsatz planen Massbilder Seitenansicht POL698 und POL69U 15 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
- Seite 16 Einsatz planen Massbilder 170.5 88.0 ( 5.5 ) 176.0 Rückansicht POL698 und POL69U 16 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17...
-
Seite 17: Regler Montieren
2. Setzen Sie den Regler auf die DIN-Schiene auf. 3. Drücken Sie die 4 Befestigungsschieber wieder in die eingefahrene Position. Der Regler ist über die Befestigungsschieber mit der DIN-Schiene verbunden. Zugelassene DIN-Schienentypen enthält "Masse: Schrauben und DIN- Schienentyp [ 9]". 17 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... -
Seite 18: Anschrauben Auf Fläche
Empfohlene Schrauben in "Masse: Schrauben und DIN-Schienentyp [ 9]". 2.3 Regler demontieren Muss der Regler von DIN-Schiene oder Montagefläche getrennt werden, sind die bei der Montage beschriebenen Schritte in umgekehrter Reihenfolge auszuführen. 18 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... -
Seite 19: Batterie Für Echtzeituhr Einsetzen/Wechseln
2. Entfernen Sie die Kunststoff-Frontabdeckung mit einem Schraubendreher mit geringer Klingenbreite. 3. Setzen Sie die BR2032-Batterie ein bzw. wechseln Sie die Batterie aus. HINWEIS! Beachten Sie die Polarität! Das Pluszeichen ist oben und nach dem Einsetzen sichtbar. 19 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... - Seite 20 Batterie für Echtzeituhr einsetzen/wechseln 4. Setzen Sie die Kunststoff-Frontabdeckung wieder auf, indem Sie zuerst die linke Seite einhängen und dann die rechte Seite der Abdeckung bis zum Einrasten andrücken. 20 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17...
- Seite 21 Beachten Sie die Polaritäten (+/-). Die Batterie muss neu und unbeschädigt sein. Lagern, transportieren und entsorgen Sie die Batterie entsprechend den örtlich geltenden Vorschriften, Richtlinien und Gesetzen. Beachten Sie auch die Hinweise des Batterieherstellers. 21 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
-
Seite 22: Verdrahten
Für das Verdrahten werden isolierte beziehungsweise kurzschlusssichere Aderendhülsen empfohlen. 4.1.2 Sicherheitshinweise im Datenblatt HINWEIS Beachten Sie die Sicherheitshinweise im Datenblatt "A6V10990076" in den Abschnitten "Technische Daten" und "Hinweise". 4.2 Speisung Klemme Schema Supply AC 230 V 22 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... -
Seite 23: Signalverdrahtung
Aktiv, 24 V (AC/DC) Aktiv, AC 230 V Analogausgänge V out DC 0…10 V mA out 4…20 mA Digitalausgänge DC 24 V Relais, NO/NC Relais, NO Triac Schrittmotoren Spannungsgesteuert, bipolar oder unipolar Stromgesteuert PWM, bipolar 23 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... -
Seite 24: Universelle Ein-/Ausgänge
Anschluss von passiven Temperaturfühlern Klemmen Alle Reglertypen. X9…X11, X1…X8 Schema Analogeingänge für aktive Sensoren (X..) Anwendung Anschluss von aktiven Temperaturfühlern, z.B. Ratiometrischer Fühler mit 5 V- Versorgung Klemmen Alle Reglertypen. X1…X8 Schema 24 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... - Seite 25 Anschluss von aktiven Fühlern, z.B. Druckfühler mit 24 V-Versorgung Klemmen Alle Reglertypen. X1…X8 Schema 4...20 mA Analogeingänge für Spannungs- , Stromsignal (X..) Anwendung Anschluss von Geräten, die ein 0…10 V oder 0…20 mA-Signal liefern Klemmen Alle Reglertypen. X1…X8 Schema 25 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
- Seite 26 31]"). Anwendung Anschluss von Relais oder Quittiertasten Klemmen Alle Reglertypen. X9…X11, X1…X8 Schema Analogausgänge Spannung, Strom (X..) Anwendung Anschluss z.B. von Ventilsteuerungen Klemmen Alle Reglertypen. X1…X8 (Spannungssignal), X1/X2 (Stromsignal) Schema 0...10V 4...20mA 26 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17...
- Seite 27 Digitalausgänge DC 24 V Anwendung Zum Beispiel Signalweitergabe oder Ansteuerung von Relais Klemmen Alle Reglertypen. X5…X8 Schema PWM-Ausgänge (X..) Anwendung Zum Beispiel drehzahlgesteuerte Pumpen oder stetige Antriebe Klemmen Alle Reglertypen. X5, X6 Schema 27 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17...
-
Seite 28: Digitaleingänge
Zum Abfragen von Schalterstellungen und Impulszählern Klemmen Alle Reglertypen. D1, D2 Schema Digitaleingänge für AC/DC 24 V (DU..) Anwendung Galvanisch getrennt. Z.B. Fernbedientasten oder Signale mit hoher elektromagnetischer Interferenz Klemmen Alle Reglertypen. DU1, DU2 Schema 28 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17... -
Seite 29: Ausgänge
Alle Reglertypen (6 oder 8 Ausgänge) Q1, Q2 (NO/NC), Q3…Q8 (NO) Schema Triac-Ausgänge (DO..) Anwendung Für häufig schaltenden Digitalausgänge, z.B. zum Ansteuern von Scrollverdichtern Klemmen POL688, POL69x: DO1, DO2 Schema AC 230 V 29 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... - Seite 30 Unipolarmotor-Ausgänge (M..) Anwendung Für unipolare Schrittmotoren, spannungsgesteuert. Klemmen POL69x: M3, M4 Schema * Unipolar stepper motor * An die Klemmen kann auch ein bipolarer Schrittmotor angeschlossen werde: 12 V-Anschluss wird dann weggelassen. 30 | 32 Siemens A6V10990056_de_a Building Technologies 2017-05-17...
-
Seite 31: Climatix Dokumentation
Wichtig ist Abschnitt "Connecting the extension modules" mit Berechnungsbeispielen des zulässigen Durchgangsstroms (pass-through current) Q3993en EMC design guidelines Hinweise zur EMV, insbesondere für Schaltschrankaufbau Climatix: Technical Limits A6V101099058_ Technische Grenzen der Regler und der Integrationsmöglichkeiten 31 | 32 A6V10990056_de_a Siemens Building Technologies 2017-05-17... - Seite 32 Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug +41 41-724 24 24 www.siemens.com/buildingtechnologies Dokument-ID: A6V10990056_de_a Ausgabe: 2017-05-17...
