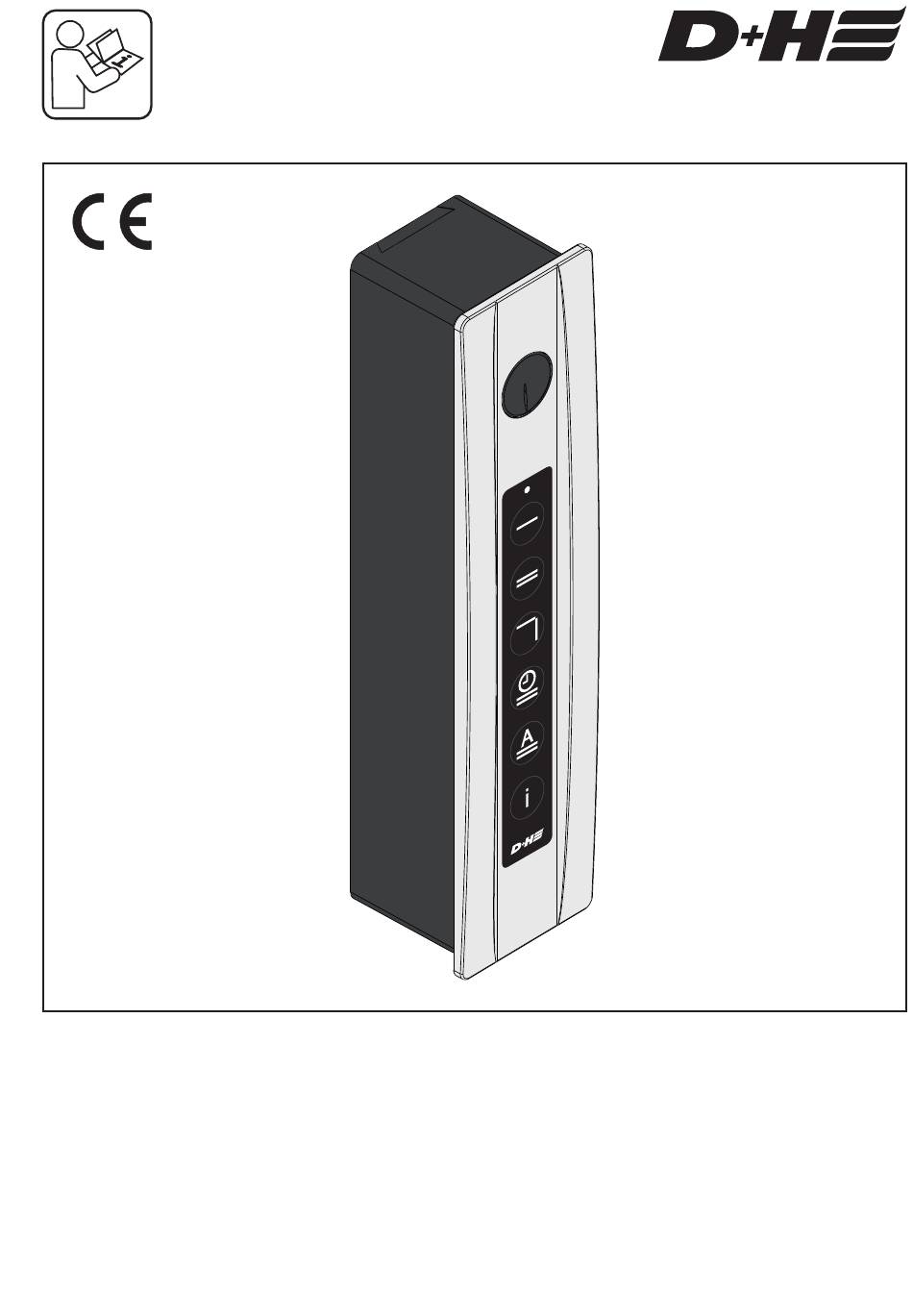

- Seite 1 BDT-Advanced de Originalbetriebsanleitung ....Seite ..2 en Original instructions ..... . . Page ..18...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bestimmungsgemäße Verwendung .......3 Sicherheitshinweise ..........3 Garantie ..............3 Konformitätserklärung ..........3 Lieferumfang BDT-Advanced .........4 Gesamtübersicht ............5 Montage.............6 - 7 Anschluss ............8 - 9 Bedienelemente ...........10 Stellungsanzeige ..........11 Grundeinstellungen ..........11 Fernbedienung RCR 11-2 / RCR 11-4 ....12 Netzteil SNT 1-U ...........12 Montage der Wandhalterung ........13 Batteriewechsel............13... -
Seite 3: Bestimmungsgemäße Verwendung
- Nur unveränderte D+H-Originalteile verwenden Beiliegenden roten Sicherheitszettel beachten! Garantie Konformitätserklärung Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab Wir erklären in alleiniger Verantwortung, dass das belegter Übergabe der Anlage bis max. 3 Jahre nach unter „Technische Daten“ beschriebene Produkt mit Auslieferungsdatum, wenn die Montage bzw. -
Seite 4: Lieferumfang Bdt-Advanced
1x Sicherungsscheibe g 2x Senkschraube M5 x 45 mm h 1x Senkschraube 4,1 x 19 mm Den Beschlagsantrieb BDT-Advanced sowie das Zubehör für den BDT erhalten Sie bei Ihrem D+H Service- und Vertriebspartner. Den activPilot Ergo Beschlag und den Kabelübergang bestellen Sie bitte bei Winkhaus. -
Seite 5: Gesamtübersicht
Gesamtübersicht Netzteil SNT 1-U Beschlag Beschlagsantrieb in bauseitiger activPilot Ergo BDT-Advanced Schalterdose max. 4 m 24 VDC 230 VAC ca. 10 cm Kabelübergang KUE-T1 Ø 12 mm Drehsperre DS.24 Ø 8 mm Ø 12 mm * Der Drehsperrentyp hängt von der Art des Fensters ab - Holz / Aluminium / PVC 5/36 99.828.08 1.0/12/19... -
Seite 6: Montage
Montage 8 - 9 6/36 BDT-Advanced Deutsch 99.828.08 1.0/12/19... - Seite 7 Montage 7/36 99.828.08 1.0/12/19 Deutsch BDT-Advanced...
-
Seite 8: Bdt-Advanced Einzeln In Verbindung Mit Snt 1-U
Aufmeldung Schalterdose Gegen Berührung sichern! Auf sicheren Abstand zum 230 VAC Anschluss achten! BDT-Advanced einzeln in Verbindung mit SNT 1-U und LT 84-U-SD Betriebsspannung 230 VAC! Verletzungsgefahr durch Stromschlag! Anschluss darf nur durch eine autorisierte Elektrofachkraft erfolgen! SNT 1-U 24 V DC... -
Seite 9: Bdt-Advanced In Verbindung Mit Glt Und Netzteil
BDT-Advanced in Verbindung mit GLT und Netzteil BDT-Advanced Weitere BDT-Advanced Separates Netzteil 24 V DC, KUE-T1 1 A je Antrieb weiss weiss braun braun grün grün gelb gelb grau grau rosa rosa Aufmeldung Out 1 – BDT-Advanced Out 2 Aufmeldung*... -
Seite 10: Bedienelemente
Intervall-Lüftung. Ist diese aktiv, wird jede Stunde für 10 Minuten in Parallelabstellung gelüftet. Info Durch kurzes Drücken der Info-Taste werden im Verdunklungsmodus für 20 Sec. die Zustände durch Leuchten der Symbole angezeigt. Programmiertaste (Seite 11 und 14) 10/36 BDT-Advanced Deutsch 99.828.08 1.0/12/19... -
Seite 11: Stellungsanzeige
DIN-Links (Antrieb rechts montiert) Info-Taste leuchtet (Werkseinstellung) Tastenbeleuchtung Der Zustand des Antriebes Eingeschaltet wird dauerhaft durch Leuchten der entsprechenden Tasten angezeigt. Info-Taste leuchtet nicht Tastenbeleuchtung Die Tastenbeleuchtung erlischt Ausgeschaltet nach 20 Sekunden automatisch. > Sec. 11/36 99.828.08 1.0/12/19 Deutsch BDT-Advanced... -
Seite 12: Fernbedienung Rcr 11-2 / Rcr 11-4
Fernbedienung RCR 11-2 / RCR 11-4 • Fernbedienung zur Steuerung von D+H Funkantrieben und Funkmodulen • Mit 2 oder 4 Bedienebenen Technische Daten: Funkfrequenz 868,3 MHz / FSK Verschlüsselung AES / 128 Bit Funknorm ETSI EN 300220-1:2010 ETSI EN 301489-1:2011... -
Seite 13: Montage Der Wandhalterung
Montage der Wandhalterung WU-RC Batteriewechsel 13/36 99.828.08 1.0/12/19 Deutsch BDT-Advanced... -
Seite 14: Fernbedienung Anlernen
RCR 11 Sec. Sec. Alle Fernbedienungs- zuordnungen werden > Sec. gelöscht RCR 11 Anlernmodus beenden: Anlernmodus beendet Im Anlernmodus können durch ein Drücken der Tasten auf dem Antrieb die Grundeinstellungen geändert werden (Siehe Seite 11). 14/36 BDT-Advanced Deutsch 99.828.08 1.0/12/19... -
Seite 15: Bedienung Mit Der Rcr 11-2 / Rcr 11-4 / Lt
Die Bedienung mit einem Lüftungstaster über den LT-Eingang hat die gleiche Funktionalität wie die Bedienung mit der Fernbedienung. Öffnen: Schließen: Zeitlüftung: > Sec. Min. Min. 1x 2 Sec. = 10 Minuten 2x 2 Sec. = 20 Minuten Min. 3x 2 Sec. = 30 Minuten 15/36 99.828.08 1.0/12/19 Deutsch BDT-Advanced... -
Seite 16: Manuelle Notbedienung
Manuelle Notbedienung Das Fenster kann bei Stromausfall mit dem BDT-Advanced manuell geöffnet werden. Dazu wird die Antriebseinheit mit dem Gehäuse von der Grundplatte entriegelt und wie ein gewöhnlicher Handhebel über den Vierkant im Beschlaggetriebe geschwenkt. Achtung! Nach manueller Notbedienung ist darauf zu achten, dass beim erneuten Aufstecken des BDT-Advanced auf den Vierkant die Beschlag- und Motorstellung (Stellungsanzeige) zueinander gleich sind. -
Seite 17: Technische Daten
BDT-Advanced Wartungs- und Reinigungsarbeiten nur in spannungsfreien Zustand durchführen. Die Inspektion und Wartung hat Versorgung 24 V DC ± 15 % gemäß den D+H-Wartungshinweisen zu erfolgen. Es Restwelligkeit < 10 % dürfen nur original D+H-Ersatzteile verwendet werden. Nennstrom Eine Instandsetzung erfolgt ausschließlich durch D+H. - Seite 18 Content Intended use............19 Safety notes............19 Guarantee ............19 Declaration of Conformity ........19 Scope of supply BDT-Advanced ......20 General survey .............21 Mounting ............22 - 23 Connection.............24 - 25 Control elements ..........26 Position indicator ..........27 Basic Settings............27 Remote control RCR 11-2 / RCR 11-4....28 Power supply SNT 1-U..........28...
-
Seite 19: Intended Use
Observe enclosed red safety note! Guarantee Declaration of Conformity You will get 2 years guarantee for all D+H products We declare under our sole responsibility that the from date of verified handing over of the system up to product described under “Technical Data” is in... -
Seite 20: Scope Of Supply Bdt-Advanced
2x Countersunk screw M5 x 45 mm h 1x Countersunk screw 4,1 x 19 mm The BDT-Advanced fitting drive and accessories for the BDT are available from your D+H service and sales partner. Please order the activPilot Ergo fitting system and the cable transition from Winkhaus. -
Seite 21: General Survey
General survey Power supply SNT 1-U in switch box Fitting Fitting drive provided by activPilot Ergo BDT-Advanced customer max. 4 m 24 VDC 230 VAC ca. 10 cm Cable transition KUE-T1 Ø 12 mm Rotary lock DS.24* Ø 8 mm Ø... -
Seite 22: Mounting
Mounting 24-25 22/36 BDT-Advanced English 99.828.08 1.0/12/19... - Seite 23 Mounting 23/36 99.828.08 1.0/12/19 English BDT-Advanced...
-
Seite 24: Connection
Protect against accidental contact! Ensure a safe distance from the 230 VAC supply! BDT-Advanced individual in connection with an SNT 1-U and additional LT 84-U-SD Operating voltage 230 V AC! Risk of injury from electric shock! Connection has to be carried out only by an... -
Seite 25: Bdt-Advanced In Connection With Bms And Power Supply
BDT-Advanced in connection with BMS and power supply BDT-Advanced Further BDT-Advanced Separate power supply 24 V DC, KUE-T1 1 A per drive white white brown brown green green yellow yellow Open grey grey Close Open pink pink Open signal Out 1 –... -
Seite 26: Control Elements
10 minutes every hour. Info Briefly pushing the key will light up the symbols and display the current modes for 20 s when darkened. Programming key (page 27 and 30) 26/36 BDT-Advanced English 99.828.08 1.0/12/19... -
Seite 27: Position Indicator
The condition of the drive is switched on permanently displayed by lighting of the corresponding buttons. Info key does not light Key illumination The key Illumination turns off switched off automatically after 20 seconds. > Sec. 27/36 99.828.08 1.0/12/19 English BDT-Advanced... -
Seite 28: Remote Control Rcr 11-2 / Rcr 11-4
Remote control RCR 11-2 / RCR 11-4 • Remote control for controlling of D+H radio drives and radio modules • With 2 or 4 control levels Technical data: Radio frequency 868,3 MHz / FSK Encryption AES / 128 Bit Radio standard... -
Seite 29: Mounting Of The Wall Fastening
Mounting of the wall fastening WU-RC Battery replacement 29/36 99.828.08 1.0/12/19 English BDT-Advanced... -
Seite 30: Pairing Remote Control
> Sec. unpaired RCR 11 Leave teach mode: Teach mode is finished The basic settings can be changed by pressing the keys on the drive in the teach mode (see page 27). 30/36 BDT-Advanced English 99.828.08 1.0/12/19... -
Seite 31: Operation Using The Rcr 11-2 / Rcr 11-4 / Lt
The operation with a ventilation button via the LT input has the same functinality as the operation with the remote control. Open: Close: Timer-controlled ventilation: > Sec. Min. Min. 1x 2 Sec. = 10 minutes 2x 2 Sec. = 20 minutes Min. 3x 2 Sec. = 30 minutes 31/36 99.828.08 1.0/12/19 English BDT-Advanced... -
Seite 32: Emergency Unlocking
Emergency unlocking The window can be manually opened with BDT-Advanced in case of power failure. For this, the drive unit with housing will be unlatched from the base plate and swivelled over the square shaft in the fitting gear like a normal hand lever. -
Seite 33: Technical Data
Maintenance work is only allowed when the device is in a de-energized condition! Inspection and maintenance Power supply 24 V DC ± 15 % has to be carried out according to D+H maintenance Ripple < 10 % notes. Only original D+H spare parts may be used. - Seite 34 34/36 BDT-Advanced 99.828.08 1.0/12/19...
