Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Konsolensätze bitte separat bestellen /
Please order bracket sets separately /
Prière de commander séparément les kits de fixation /
Rogamos que pidan los juegos de fijación por separado
de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . 14-15
Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 16
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 5
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 14-15
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 16
fr
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 8
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 14-15
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 16
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 11
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . 14-15
Dimensión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 16
99.827.73 1.0/10/18

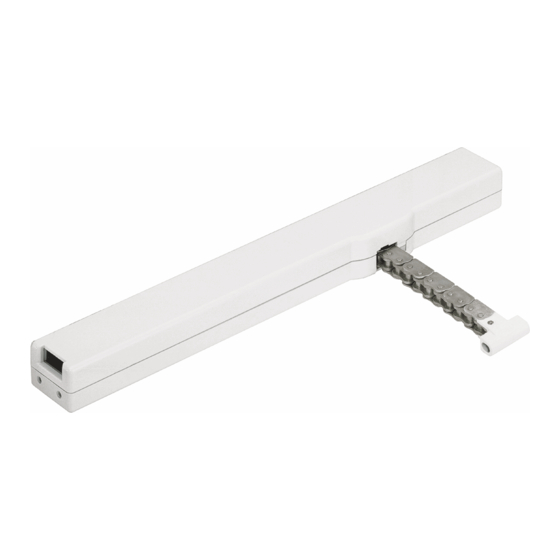

VCD-0203-0250-1-ACB-R
Inhaltsverzeichnis
loading

Verwandte Anleitungen für D+H VCD-0203-0250-1-ACB-R

Inhaltszusammenfassung für D+H VCD-0203-0250-1-ACB-R

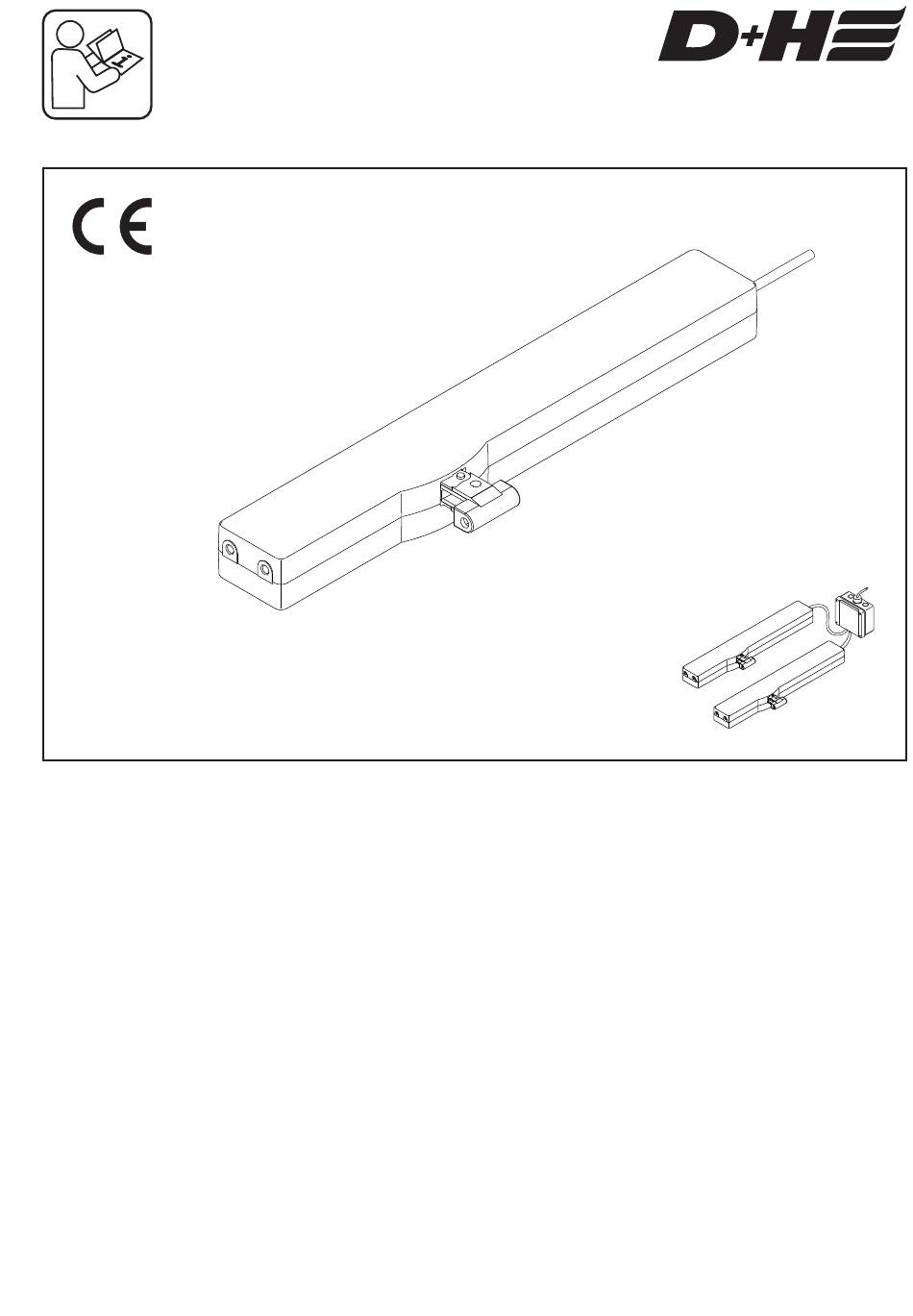

  • Seite 1 VCD-0203-0250-1-ACB-R Konsolensätze bitte separat bestellen / Please order bracket sets separately / Prière de commander séparément les kits de fixation / Rogamos que pidan los juegos de fijación por separado de Originalbetriebsanleitung ....Seite ..2 Anschluss .

  • Seite 2: Wartung Und Reinigung

    Wartung und Reinigung Garantie Die Inspektion und Wartung hat gemäß den D+H- Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab Wartungshinweisen zu erfolgen. Es dürfen nur belegter Übergabe der Anlage bis max. 3 Jahre nach original D+H-Ersatzteile verwendet werden. Eine Auslieferungsdatum, wenn die Montage bzw.

  • Seite 3: Technische Daten

    Technische Daten VCD-0203-0250-1-ACB-R Versorgung 24 V DC / ± 20 % Nenn-Kraft 200 N** 0,35 A Nenn-Strom Nenn-Hublänge* 250 mm ± 2 % Laufgeschwindigkeit: O1, O2 6 mm/s 5 mm/s 6 mm/s C2, C1 5 mm/s Nenn-Verriegelungskraft ca. 2000 N (exkl. Konsole) Lebensdauer >20.000 Doppelhübe...

  • Seite 4: Montagehinweise

    Der ACB Bus basiert auf einem offenen Modbus bereichen mittels Software SCS angepasst werden. RTU Protokoll über den der Antrieb direkt angesteuert und abgefragt werden kann. Weitere Informationen finden Sie in dem D+H ACB Planungshandbuch. BSY+ Synchronelektronik: Eine Synchrongruppe kann aus bis zu 8 Antrieben bestehen, welche über einen Bus kommunizieren.
  • Seite 14 Anschluss / Connection / Connexion / Conexión Aderbelegung Stecker / Pin Assignment / Brochage des fiches / Asignación de cables (WH) weiss / white / blanc / blanco (BN) braun / brown / brun / marrón (OG) orange / orange / orange / naranja (YE)

  • Seite 15: Modbus Rtu (Rs485)

    Proteger contra cortacircuitos **** **** Kabel gemäß D+H Kabelverlegetabelle (siehe Gebrauchsanleitung der Zentrale) / Cable according to D+H table for layout of cables N– A E/X (See instructions for use of control panel) / Câble selon le tableau de câblage de D+H...
