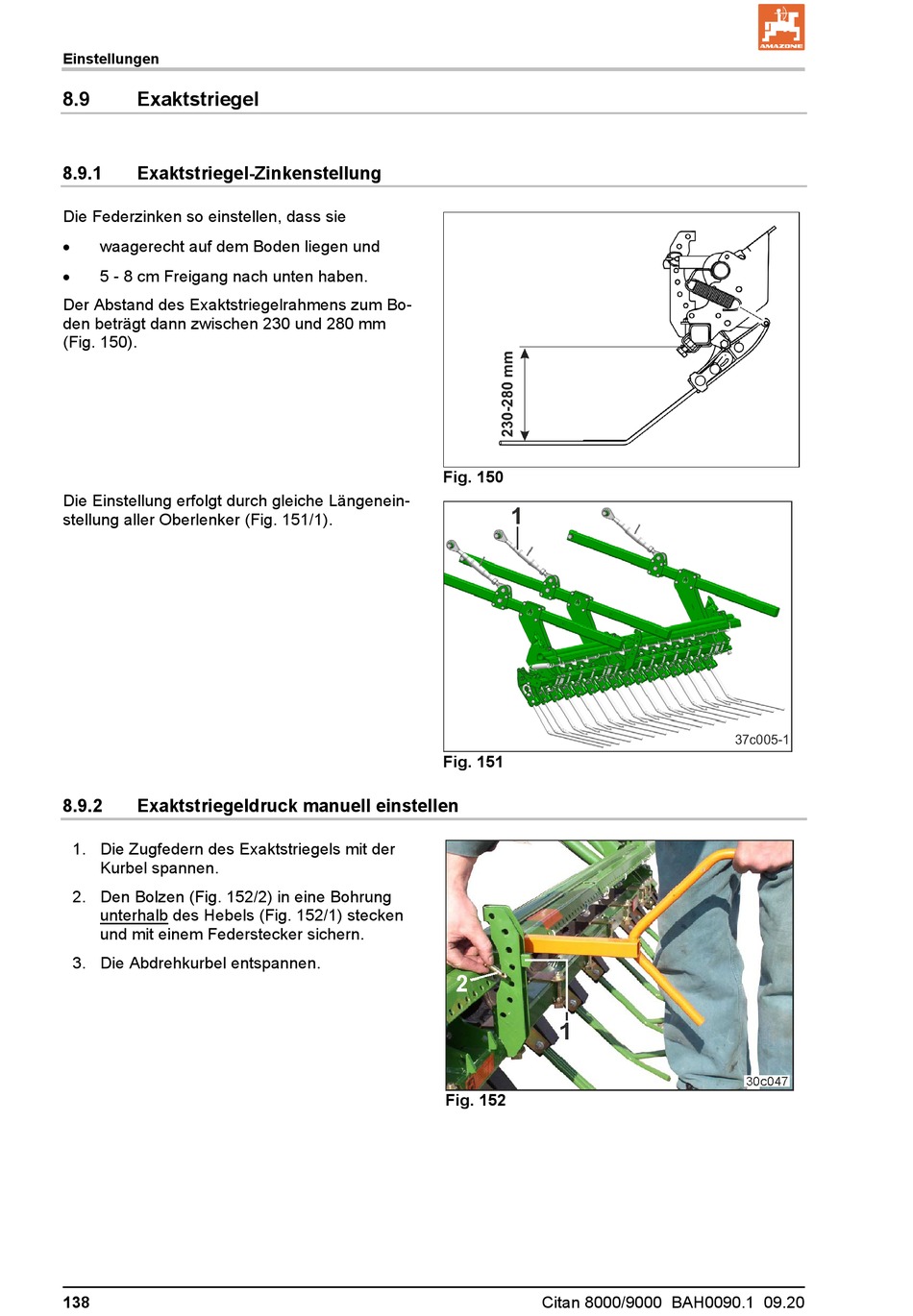

Einstellungen
8.9

Exaktstriegel

8.9.1

Exaktstriegel-Zinkenstellung

Die Federzinken so einstellen, dass sie

waagerecht auf dem Boden liegen und

5 - 8 cm Freigang nach unten haben.
Der Abstand des Exaktstriegelrahmens zum Bo-
den beträgt dann zwischen 230 und 280 mm
(Fig. 150).
Die Einstellung erfolgt durch gleiche Längenein-
stellung aller Oberlenker (Fig. 151/1).
8.9.2

Exaktstriegeldruck manuell einstellen

1. Die Zugfedern des Exaktstriegels mit der
Kurbel spannen.
2. Den Bolzen (Fig. 152/2) in eine Bohrung
unterhalb des Hebels (Fig. 152/1) stecken
und mit einem Federstecker sichern.
3. Die Abdrehkurbel entspannen.
138
Fig. 150
Fig. 151
Fig. 152
Citan 8000/9000 BAH0090.1 09.20
