Deutschmann Automation GmbH & Co. KG
Hardware Design
Ihr Gerät, das im wesentlichen wie oben aufgebaut sein dürfte wird nun modifiziert, so dass an
der 5-pol Buchse das DeviceNet zur Verfügung steht. Um die Belegung normgerecht zu halten,
ist allerdings ein Hardware-Redesign nötig.
®

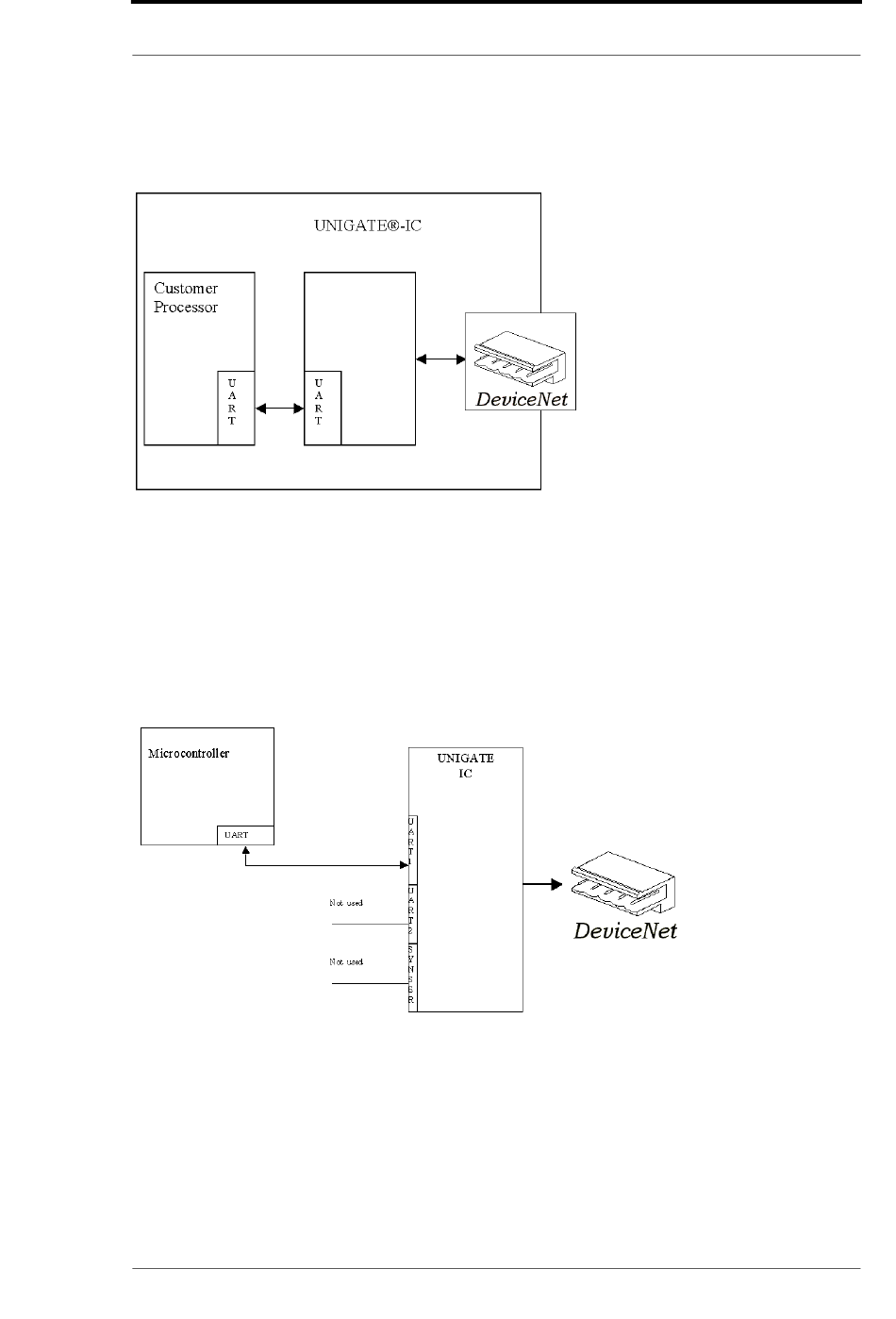

Nach dem Austausch des RS232 Treibers durch das UNIGATE
IC steht am 5-pol Schraub-
Klemm-Steckverbinder das DeviceNet zur Verfügung.
Deutschmann bietet auch eine entsprechende Adapterplatine an; mit ihr können bestehende
Geräte ohne Redesign umgerüstet werden; siehe hierzu Kapitel 13.
3.5
Anschlussbeispiele
Hier finden Sie einige Hinweise, die Ihnen für ein Redesign helfen. Im folgenden sind einige Vari-
anten aufgeführt, die Ihnen die Entscheidung etwas leichter machen sollen.
Variante 1: Einsatz als reines Koppelmodul für den Bus
®
Das UNIGATE
IC wickelt selbständig die Kommunikation mit dem Kundengerät über die TTL-
Schnittstelle ab.
®
20.7.20
Bedienerhandbuch UNIGATE
IC - DeviceNet V. 3.6
15
