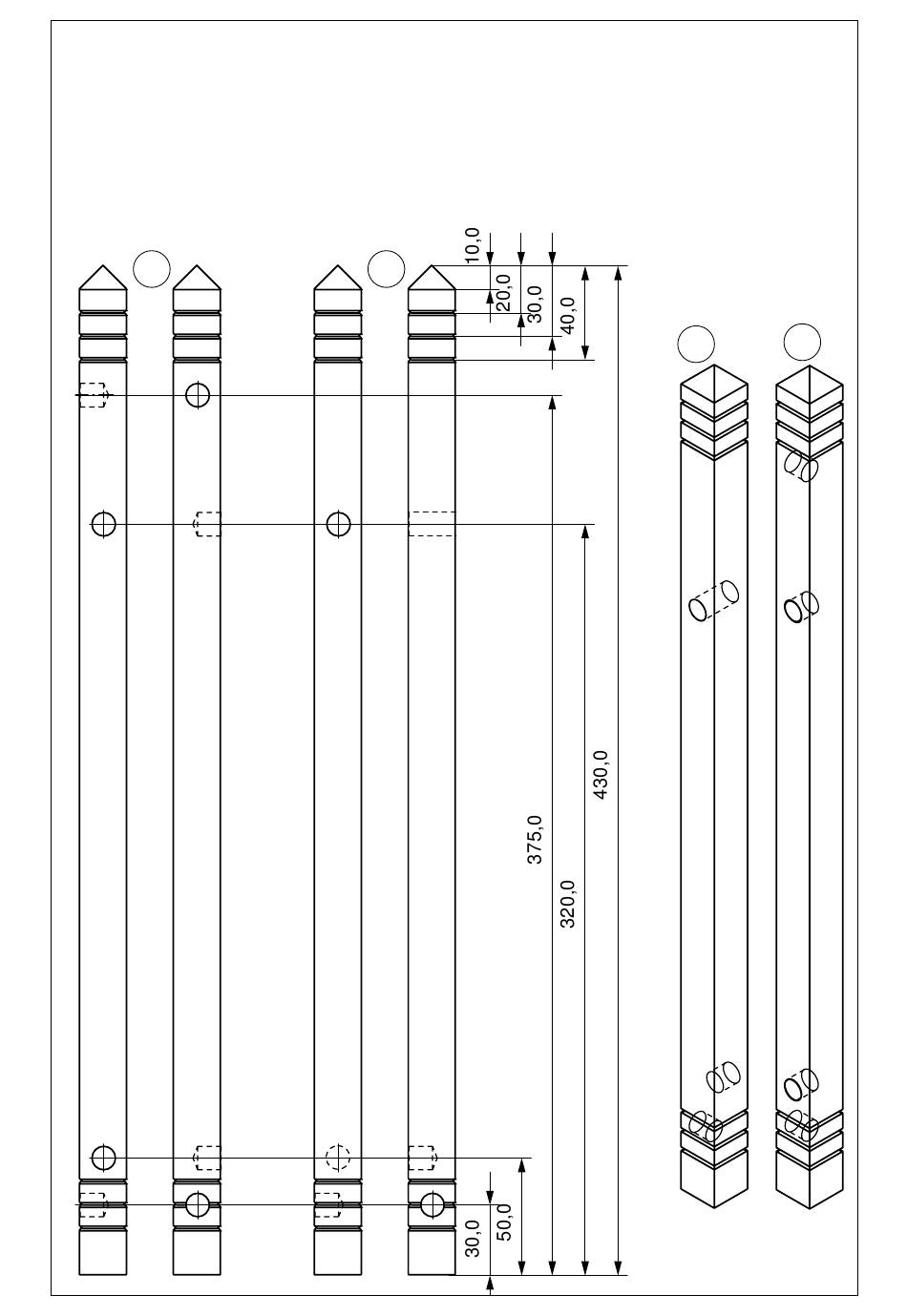

6.3.5 Bohren der rechten Standfüße:
Alle Bohrungen haben ø 10 mm und sind 10 mm tiefe Sacklochbohrungen.
Nur im Vorderstandfuß wird die obere Bohrung durchgebohrt.
Hinweis:
rechter, hinterer Standfuß
Vorderansicht
Seitenansicht
10c
D101511#1
Bohrungen und Leisten nicht verwechseln!
rechter, vorderer Standfuß
Vorderansicht
Seitenansicht
10d
10d
10c
9
