6. Plan-Übersicht
6.1 Herstellung Ziffernblattträger mit Ziffernblatt und Montage des Quarzwerks mit Zeiger
6.2 Herstellung Rahmen für Ziffernblatt
6.3 Herstellung und Montage des Gestells
6.4 Endmontage
6.1 Herstellung Ziffernblattträger mit Ziffernblatt und Montage
des Quarzwerks mit Zeiger
Allgemein:
Die vorgegebene Gestaltung ist nur ein Vorschlag.
Die Pendeluhr kann unter Berücksichtigung der Materialpackung selbstverständlich nach eigener Vor-
stellung gestaltet werden.

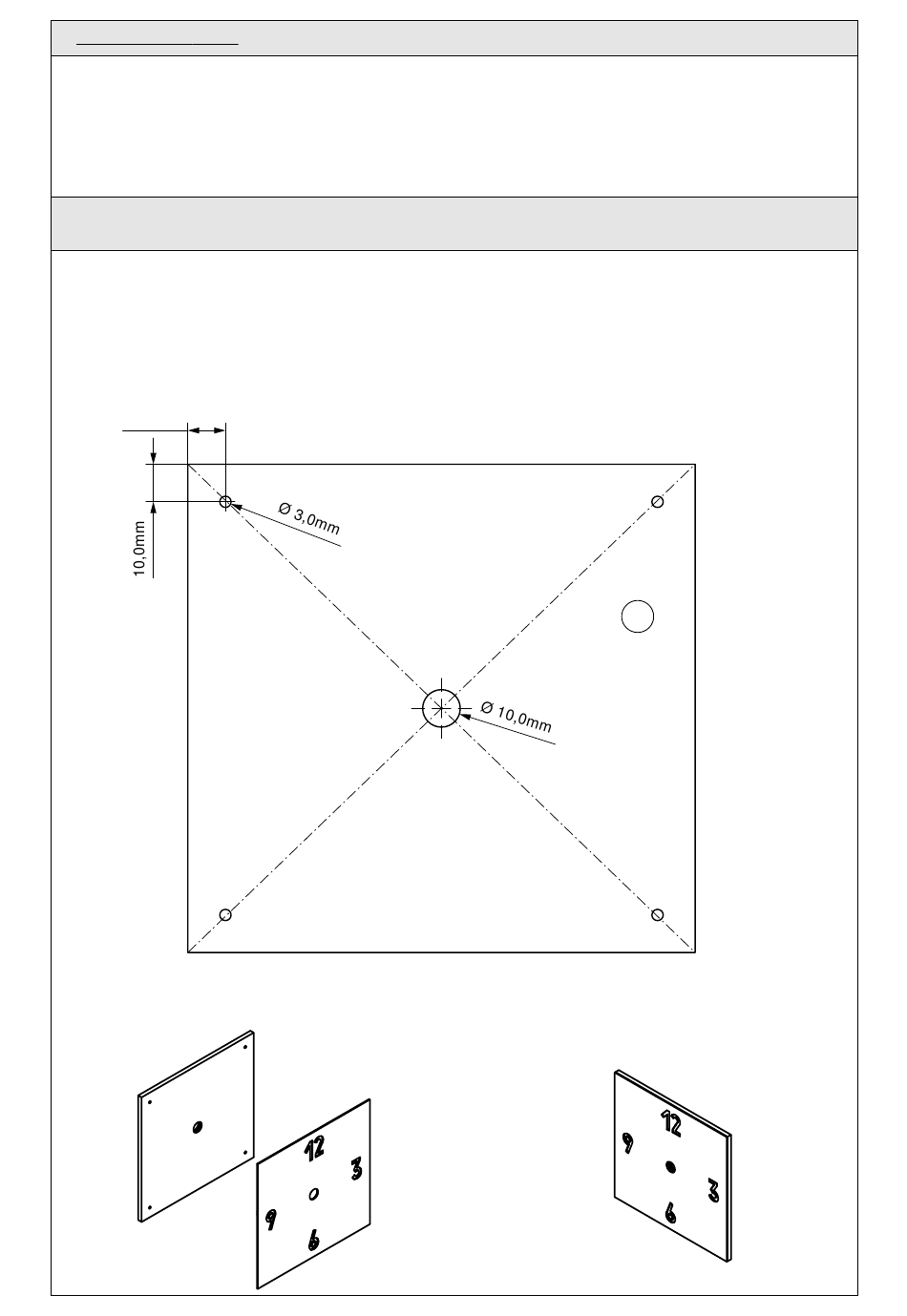

6.1.1 Mitte und Schraubenlöcher nach Zeichnung auf den Ziffernblattträger (9) übertragen und Löcher boh-
ren.
10,0mm
6.1.2 Mittelbohrung ø 10 mm am Ziffernblatt (5) ausschneiden und das Ziffernblatt anschließend ausgemit-
telt auf den Zifferblattträger kleben.
D101511#1
9
5
