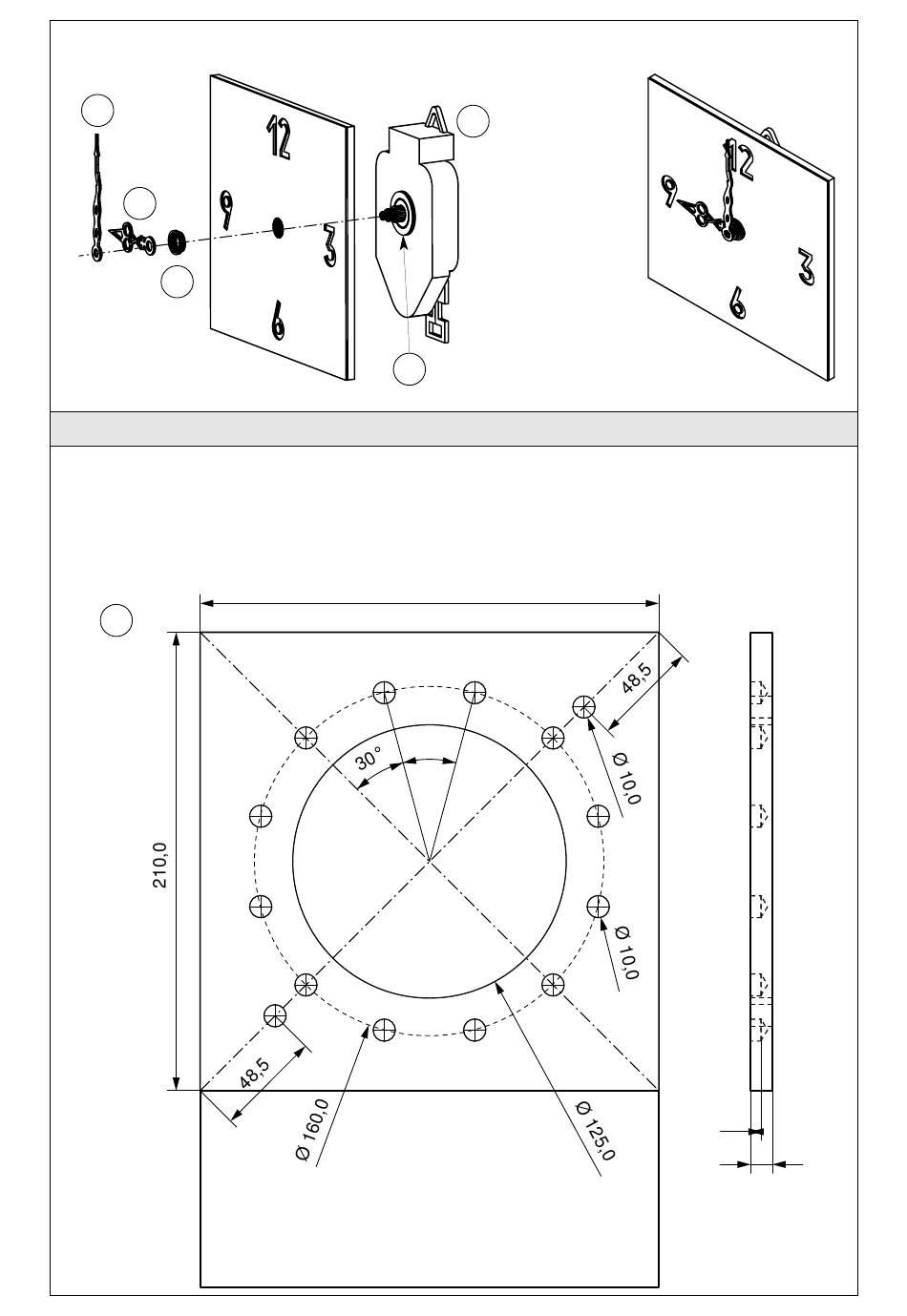

6.1.3 Uhrwerk (1) von hinten in die Mittelbohrung einführen und von vorne mit der Überwurfmutter (3) befe-
stigen. Anschließend den Stunden- (7) und Minutenzeiger (6) auf die entsprechende Welle stecken.
6
7
3
6.2 Herstellung und Montage Rahmen
6.2.1 Maße auf das Sperrholz (8) 10 x 210 x 300 mm übertragen. Lochaussparung ø 125 mm aussägen.
Löcher ø 10 mm für die Stundenanzeige auf dem Kreisbogen ø 160 mm nur ca. 5 mm tief bohren.
Die beiden äußeren Bohrungen ø 10 mm auf der Mitteldiagonalen werden durchgebohrt, damit später
die Rundstäbe (11c) durchgeschoben werden können.
Hinweis:
Die Gestaltung ist nur ein Muster und kann nach eigenen Vorstellungen gefertigt werden!
8
6
1
2
210,0
30°
5,0
10,0
D101511#1
