Administratorhandbuch HP Jetdirect-Druckserver Modelle: 620n en3700 ew2400...
Seite 3
Urheberrecht ausdrücklich erlaubten Fälle. Die in diesem Handbuch enthaltenen Informationen können ohne Vorankündigung geändert werden. Die einzigen Gewährleistungen für HP Produkte und Dienstleistungen sind in den ausdrücklichen Gewährleistungsvereinbarungen bezüglich dieser Produkte und Dienstleistungen festgelegt. In keinem Fall wird eine zusätzliche Gewährleistung übernommen.
Produkt-Accessibility............. 14 2. Überblick über die HP Softwarelösungen Einführung................15 HP Install Network Printer-Assistent (Windows) ....18 HP Jetdirect Printer Installer for UNIX ......19 HP Web Jetadmin..............20 Internet Printer Connection-Software ......... 23 HP IP/IPX Printer Gateway for NDPS......... 26 HP WPS-Dienstprogramm (Mac OS X) ........
Seite 5
Verwendung von FTP-Druck ..........177 Beispiel einer FTP-Sitzung ..........182 7. Sicherheitsfunktionen Einführung................183 Über Sicherheitsfunktionen ..........187 8. Fehlerbehebung am HP Jetdirect-Druckserver Einführung................189 Zurücksetzen auf werkseitige Standardeinstellungen ..190 Allgemeine Fehlerbehebung ..........192 Fehlerbehebung bei Wireless-Druckservern ..... 200 Fehlerbehebung in einer LPD UNIX-Konfiguration ..
Seite 6
B. Das HP Jetdirect-EIO-Bedienfeldmenü Einführung ................251 Klassisches Bedienfeld............251 Grafisches Bedienfeld ............254 C. OpenSSL-Anweisungen Index DEWW...
Der HP Jetdirect-Druckserver Einführung HP Jetdirect-Druckserver ermöglichen den direkten Anschluss von Druckern und anderen Geräten an ein Netzwerk. Auf diese Weise können sie nach Wunsch platziert und von mehreren Benutzern gleichzeitig verwendet werden. Zudem können Datenübertragungen zu und vom Gerät über die Netzwerkverbindung in Netzwerkgeschwindigkeit erfolgen.
Unterstützte Druckserver Die Funktionen und Leistungsmerkmale eines HP Jetdirect-Druckservers hängen von dessen Produktmodell sowie von der Firmware-Version ab. Siehe Tabelle 1.1. Tabelle 1.1 Unterstützte Produkte Modell Produkt- Drucker- Netzwerk- Netzwerkproto- Firmware- nummer verb. verb. kolle und Version*** -funktionen ew2400 J7951A USB 2.0...
Seite 9

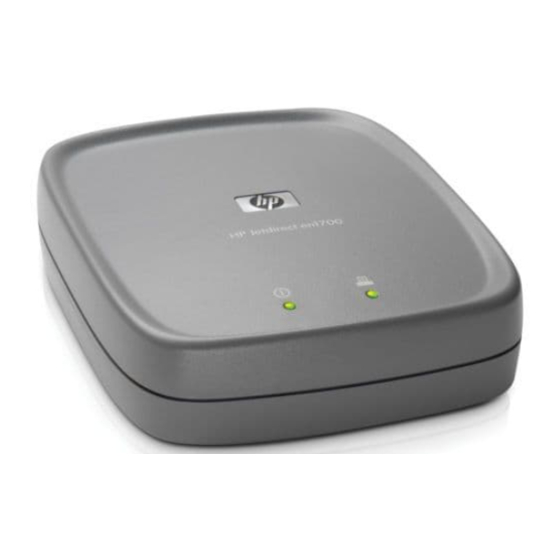

J7942A (en3700) J7934A (620n) * Informationen über zusätzliche Netzwerksysteme und -versionen finden Sie in den aktuellen HP Jetdirect-Produktdatenblättern. Für den Betrieb mit anderen Netzwerkumgebungen wenden Sie sich an den Systemhändler oder einen autorisierten Vertreter von HP. **Software, Dokumentation und Unterstützung für diese Netzwerksysteme erhalten Sie von Ihrem Netzwerksystemhändler.
IPX-Netzwerken SNMP und Standard-MIB-II- (Management Information Base) Objekte. HP Jetdirect ew2400-Druckserver unterstützen nur einen SNMP V.1/V.2c-Agenten. Vollversionen des HP Jetdirect-Druckservers (wie 620n und en3700) unterstützen einen SNMP V.1-/V.2c-Agenten sowie einen SNMP V.3-Agenten, wodurch die Sicherheit noch weiter erhöht wird. HTTPS Die folgenden HP Jetdirect-Druckserver unterstützen HTTPS...
Kommunikation werden dynamische Chiffrierschlüssel verwendet. Das Netzwerk-Infrastrukturgerät, das die Verbindung des Druckservers mit dem Netzwerk herstellt (z. B. ein HP Procurve Switch), muss ebenfalls die verwendete EAP/802.1X-Methode unterstützen. In Verbindung mit dem Authentifizierungsserver kann das Infrastrukturgerät den Umfang des Netzwerkzugriffs und der Dienste steuern, die für den Druckserver-Client zur...
Aufbauanleitung für HP Jetdirect (bei serienmäßig verkauften Druckservern als CD-ROM beiliegend). HP Support HP Online-Support Die Lösung ist nur einen Mausklick entfernt! Die Webseite von HP: http://www.hp.com/support/net_printing enthält zahlreiche Antworten zu Ihrem HP Jetdirect-Druckserver – und das rund um die Uhr, sieben Tage die Woche.
Seite 13
HP Jetdirect-Druckserver können mithilfe eines der folgenden Firmware-Installationsprogramme über ein Netzwerk installiert werden: ● HP Jetdirect Download Manager (Windows). HP Jetdirect Download Manager können Sie über den HP Online-Support herunterladen: http://www.hp.com/go/dlm_sw ● HP Web Jetadmin kann auf unterstützten Systemen verwendet werden.
Zu den Gebühren können an dieser Stelle keine Angaben gemacht werden. Informationen zu aktuellen Gebühren erhalten Sie von Ihrer örtlichen Telefongesellschaft. Produktregistrierung Auf der folgenden Website von HP können Sie Ihren HP Jetdirect-Druckserver registrieren: http://www.hp.com/go/jetdirect_register Produkt-Accessibility Produkt-Accessibility Informationen zur Verpflichtung von HP bezüglich der...
Überblick über die HP Softwarelösungen Einführung HP bietet eine Vielzahl von Softwarelösungen zum Einrichten oder Verwalten der über HP Jetdirect angeschlossenen Netzwerkgeräte an. Anhand der Tabelle 2.1 können Sie die für Sie geeignete Software ermitteln. Weitere Informationen zu diesen und anderen Hinweis Lösungen finden Sie beim HP Online-Support unter:...
Seite 16
Tabelle 2.1 Softwarelösungen (2 von 3) Betriebsumgebung Funktion Anmerkungen HP Jetdirect Printer Installer for UNIX HP-UX 10.x-10.20, 11.x Schnelle und einfache ● Auf der HP Jetdirect Installation von über CD-ROM enthalten; Solaris 2.6, 7, 8 (nur HP Jetdirect kann auch von der HP...
Seite 17
Installation von über unterstützt. HP Jetdirect angeschlossenen Druckern in NDPS. HP WPS-Dienstprogramm (Mac OS X) Mac OS X 10.1.5 oder höher Konfiguration von HP ● Befindet sich auf der HP Jetdirect-Wireless- Jetdirect-CD-ROM Druckservern. HP LaserJet-Dienstprogramme für Mac OS Mac OS 9.x, X 10.x(Classic...
HP Install Network Printer-Assistent (Windows) Der HP Install Network Printer-Assistent, Version 4.0 oder höher, ist ein Dienstprogramm für das Installieren und Einrichten von Druckern in einem TCP/IP- oder IPX/SPX-Netzwerk. Spezielle Module für Wireless-Druckserver ermöglichen es, zuerst die Wireless-Einstellungen des Druckservers zu konfigurieren, sodass eine Verbindung zum Netzwerk hergestellt werden kann.
Verbindung vom Drucker zum Netzwerk über einen HP Jetdirect-Druckserver HP Jetdirect Printer Installer for UNIX HP Jetdirect Printer Installer for UNIX umfasst Unterstützung für HP-UX- und Solaris-Systeme. Mit der Software werden Diagnosefunktionen für HP Drucker, die über Vollversion-HP Jetdirect-Druckserver mit TCP/IP-Netzwerken verbunden sind, installiert, konfiguriert und zur Verfügung...
Sie über einen einfachen Standard-Web-Browser von entfernten Standorten aus viele verschiedene Netzwerkdrucker von HP und anderen Herstellern installieren, konfigurieren und verwalten können. HP Web Jetadmin kann für die präventive Verwaltung sowohl von einzelnen Geräten als auch von Gerätegruppen verwendet werden.
Webservers und port die während der Installation zugewiesene Anschlussnummer. Die Standard-Anschlussnummer ist 8000. ● Ermöglichen Sie den Benutzern den Zugriff auf die HP Web Jetadmin-Software, indem Sie in Ihr Webangebot einen Link zum URL von HP Web Jetadmin einfügen. Beispiel: http://systemname.domain:port/...
Konfiguration und Änderung von Geräten Geben Sie den URL von HP Web Jetadmin in Ihren Browser ein. Beispiel: http://systemname.domain:port/ Anstelle von systemname.domain kann auch die Hinweis IP-Adresse des Host-Computers verwendet werden, auf der HP Web Jetadmin installiert ist. Befolgen Sie die Anweisungen auf der entsprechenden Seite zum Auffinden und Verwalten Ihres Druckers.
IPP-Anforderungen für das Senden von Druckjobs können durch Firewalls übertragen werden Von HP gelieferte Software Mit der HP Internet Printer Connection-Software können Sie von Windows NT 4.0- und Windows 2000-Clients das Drucken über das Internet einrichten. 1. So erhalten Sie die Software:...
Microsoft. Integrierte Software von Windows 2000/XP/Server 2003 Auf Systemen mit Windows 2000/XP/Server 2003 kann alternativ zu der von HP gelieferten Software auch die IPP-Client-Software von Windows verwendet werden. Die IPP-Implementierung auf dem HP Jetdirect-Druckserver ist kompatibel mit der IPP-Client-Software auf dem Windows-System.
IP_Adresse für die im HP Jetdirect-Druckserver konfigurierte IP-Adresse steht. [/ipp/Anschlussnr.] identifiziert die Nummer des Anschlusses. Bei Druckservern mit einem einzelnen Anschluss, wie 620n und en3700, ist dies Anschluss1 (die Voreinstellung lautet /ipp/Anschluss1). Beispiel: http://192.160.45.40 Eine IPP-Verbindung zu einem...
Einrichtung und Verbindung von Warteschlangen, Druckerobjekten und Druckservern. Mit NDPS können Drucker in den unterstützten NetWare-Umgebungen verwaltet werden. Das HP IP/IPX Printer Gateway ist ein von HP entwickeltes NLM (NetWare Loadable Module), das Funktionalität und Kompatibilität mit dem NDPS von Novell für Vollversion-HP Jetdirect-Druckserver gewährleisten soll.
So erhalten Sie die Software Der HP IP/IPX Printer Gateway ist im Lieferumfang aller aktuellen Versionen von NDPS enthalten. Novell NetWare 5.x und 6.x umfassen NDPS. So erhalten Sie die neueste Softwareversion bzw. die dazugehörige Dokumentation: Rufen Sie http://www.hp.com/go/hpgate_sw auf.
HP LaserJet-Dienstprogramme für Mac OS Hinweis Die HP LaserJet-Dienstprogramme für Mac OS bieten Ihnen die Möglichkeit, Ihre über HP Jetdirect angeschlossenen Drucker in Netzwerken zu konfigurieren, die mit dem Protokoll AppleTalk (EtherTalk) arbeiten. In TCP/IP-Netzwerken können Sie den Drucker mithilfe der Mac OS-Systemdienstprogramme ermitteln und installieren: ●...
Virensuchprogramme, bevor Sie mit der Installation fortfahren. 1. Legen Sie die Druckserver-CD-ROM in das CD-ROM-Laufwerk ein. 2. Doppelklicken Sie im HP Installer-Fenster auf das Installationssymbol für die Software in der gewünschten Sprache. 3. Befolgen Sie die Anweisungen auf dem Bildschirm.
Hinweis Der Name kann bis zu 32 Zeichen lang sein. Ein Warnton bedeutet, dass ein unzulässiges Zeichen eingegeben wurde. Informationen zu ungültigen Zeichen entnehmen Sie dem in der Software enthaltenen Hilfesystem. Überblick über die HP Softwarelösungen 30 DEWW...
Informieren Sie alle Netzwerkbenutzer über den neuen Namen des Druckers, damit sie ihn auswählen können. Auswählen einer Zone Mit der HP LaserJet Utility können Sie auf einem EtherTalk-Netzwerk der Phase 2 eine bevorzugte Zone für den Drucker auswählen. Statt der Standardzone, die vom Router bestimmt wird, können Sie mit diesem Dienstprogramm die Zone...
Druckername nicht in der Liste angezeigt wird, vergewissern Sie sich, dass folgende Bedingungen erfüllt sind: der Drucker ist eingeschaltet und online ■ der Druckserver ist mit dem Drucker und dem Netzwerk ■ verbunden Überblick über die HP Softwarelösungen 32 DEWW...
Das Dialogfeld Drucken wird geöffnet. 2. Klicken Sie auf Drucken. Wenn der Drucker den Job ausdruckt, haben Sie ihn richtig an das Netzwerk angeschlossen. Wenn der Drucker nicht druckt, schlagen Sie in Kapitel 8 nach. Überblick über die HP Softwarelösungen 33 DEWW...
Verwaltungssoftware. Manuell zugewiesene TCP/IP-Konfigurationswerte werden beim Ein-/Ausschalten beibehalten. Der Druckserver kann jederzeit neu konfiguriert werden, um entweder die Server-basierte oder die manuelle Konfiguration der TCP/IP-Einstellungen zu verwenden. Die IP-Adresse des Druckservers kann jederzeit auf der HP Jetdirect-Konfigurationsseite ermittelt werden. DEWW...
Standard-IP-Adresse Der HP Jetdirect-Druckserver hat im werkseitig vorgegebenen Zustand (z. B. nach Auslieferung vom Hersteller oder nach einem Kaltstart) keine IP-Adresse. Eine IP-Adresse kann abhängig von der Netzwerkumgebung zugewiesen werden oder auch nicht. Standard-IP-Adresse wird nicht zugewiesen Eine Standard-IP-Adresse wird nicht zugewiesen, wenn ein Server-basiertes Verfahren (wie z.
Link-Local-Adressen leiten den lokalen Link nicht weiter, und der Zugriff auf oder vom Internet ist nicht verfügbar. Die Standard-Gateway-Adresse ist identisch mit der Link-Local-Adresse. Falls eine doppelte Adresse gefunden wird, weist der HP Jetdirect-Druckserver die Adresse ggf. gemäß dem Standardverfahren für die Link-Local-Adresszuweisung automatisch erneut zu.
DHCP-Anforderungen. Dieser Parameter kann jedoch über unterstützte Konfigurations-Tools, wie z. B. Telnet, Web-Browser und SNMP-Verwaltungsanwendungen deaktiviert werden. HP Jetdirect-Wireless-Druckserver. Beim ersten Einschalten weist sich ein verkabelter/Wireless-Druckserver mit werkseitigen Einstellungen, der keine Verbindung zum Netzwerk hat, wahrscheinlich selbst eine Link-Local-IP-Adresse zu. Wenn eine...
Seite 38
Standard-IP-Adresseinstellungen auf dem Druckserver finden Sie auf der Jetdirect-Konfigurationsseite. TCP/IP-Konfigurationsprogramme Nachdem eine Netzwerkverbindung eingerichtet wurde, kann ein HP Jetdirect-Druckserver folgendermaßen mit gültigen TCP/IP-Parametern für Ihr Netzwerk konfiguriert werden: ● Verwendung von Software. Auf unterstützten Systemen können Sie Installations-, Setup- und Verwaltungssoftware verwenden.
Seite 39
Verwenden der Befehle „arp“ und „ping“. ● Telnet. Sie können Konfigurationsparameter über Telnet festlegen. Zum Einstellen der Konfigurationsparameter richten Sie mit der Standard-IP-Adresse eine Telnet-Verbindung zwischen Ihrem System und dem HP Jetdirect-Druckserver ein. Nach der Konfiguration speichert der Druckserver die TCP/IP-Konfiguration 39 DEWW...
Abschnitt voraus, dass eine Wireless-Verbindung mit Ihrem Netzwerk eingerichtet wurde. Mit BOOTP (Bootstrap Protocol) und TFTP (Trivial File Transfer Protocol) kann der HP Jetdirect-Druckserver automatisch für den TCP/IP-Netzwerkbetrieb konfiguriert werden. Wenn der Jetdirect-Druckserver gestartet wird, sendet er eine BOOTP-Anforderung an das Netzwerk. Ein richtig konfigurierter BOOTP-Server im Netzwerk antwortet darauf mit einer Meldung, die die grundlegenden Netzwerkkonfigurationsdaten für den...
Vorteile von BOOTP/TFTP Die Verwendung von BOOTP/TFTP zum Herunterladen von Konfigurationsdaten hat die folgenden Vorteile: ● Verbesserte Konfigurationskontrolle des HP Jetdirect-Druckservers. Die Konfiguration mithilfe anderer Methoden, z. B. über ein Druckerkontrollfeld, ist auf bestimmte Parameter beschränkt. ● Einfache Konfigurationsverwaltung. Die Konfigurationsparameter für das gesamte Netzwerk können am selben Ort verwaltet werden.
Wenn der HP Jetdirect-Druckserver mit den Voreinstellungen des Herstellers gestartet wird, versucht er automatisch, sich selbst anhand mehrerer dynamischer Methoden zu konfigurieren. Eine dieser Methoden ist BOOTP. BOOTP/TFTP unter UNIX In diesem Abschnitt wird die Konfiguration des Druckservers über BOOTP- und TFTP-Dienste (BOOTP = Bootstrap Protocol, TFTP = Trivial File Transfer Protocol) auf UNIX-Servern beschrieben.
Die BOOTP-Antwort enthält möglicherweise den Namen einer Konfigurationsdatei mit erweiterten Konfigurationsparametern. Falls der HP Jetdirect-Druckserver eine solche Datei findet, wird diese unter Verwendung von TFTP heruntergeladen und der Druckserver mit den Parametern konfiguriert. Eine Beschreibung der Einträge finden Sie unter Einträge in der...
Seite 44
Peripheriegerät. Der nodename muss das erste Feld eines Eintrags sein. (Im obigen Beispiel lautet der Knotenname „Picasso“.) Der Hardwaretyp. Für den HP Jetdirect-Druckserver muss dieser Wert auf ether (für Ethernet) festgelegt werden. Diese Markierung muss der Markierung ha vorangestellt werden.
Seite 45
SMTP-Servers (SMTP = Simple Mail Transport Protocol) für abgehende E-Mails zur Verwendung mit unterstützten Scan-Geräten. T144 Eine HP-eigene Markierung, die den relativen Pfadnamen für die TFTP-Konfigurationsdatei angibt. Lange Pfadnamen werden u. U. abgeschnitten. Der Pfadname muss in doppelten Anführungszeichen angegeben „...
Seite 46
Senden an den Drucker gepackt. 1: Pufferpacken wird deaktiviert. Die Daten werden bei Empfang an den Drucker gesendet. T147 Schreibmodusoption. Eine HP-eigene Markierung, die das Einstellen der TCP-PSH-Markierung für Datenübertragungen von Geräten zu Clients steuert. 0 (Standard): Deaktiviert diese Option, Markierung wird nicht gesetzt.
Seite 47
Systemdokumentation oder der Online-Hilfe. Einträge in der TFTP-Konfigurationsdatei Zur Bereitstellung weiterer Konfigurationsparameter für den HP Jetdirect-Druckserver, wie z. B. SNMP (Simple Network Management Protocol) oder nicht standardmäßiger Einstellungen, kann mithilfe von TFTP eine zusätzliche Konfigurationsdatei heruntergeladen werden. Der relative Pfadname für diese TFTP-Konfigurationsdatei wird in der BOOTP-Antwort angegeben.
Seite 48
# Example of an HP Jetdirect TFTP Configuration File # Allow only Subnet 192.168.10 access to peripheral. # Up to 10 ‘allow’ entries can be written through TFTP. # Up to 10 ‘allow’ entries can be written through Telnet # or embedded Web server.
Seite 49
Tabelle 3.2 enthält die unterstützten TFTP-Befehle (HP Jetdirect-Firmware-Version V.28.xx oder höher). Tabelle 3.3 beschreibt die TFTP-Parameter. Tabelle 3.2 Liste der unterstützten TFTP-Befehle (1 von 2) Allgemein ● passwd: ● ssl-state: ● sys-location: ● security-reset: ● sys-contact: ● tftp-parameter-attribute: TCP/IP-Hauptgruppe ●...
Seite 51
(passwd-admin:) Ein Kennwort (bis zu 16 alphanumerische Zeichen), mit dem Administratoren Änderungen der Konfigurationsparameter für HP Jetdirect-Druckserver über Telnet, HP Web Jetadmin oder einen eingebetteten Webserver kontrollieren können. Zum Deaktivieren des Kennworts führen Sie einen Kaltstart durch. sys-location: (host-location:, location:) Gibt den tatsächlichen Standort des Druckers an (SNMP sysLocation-Objekt).
Seite 52
Einschalten des Druckservers an den Drucker gesendet werden soll. Die Länge von Pfad und Dateiname ist auf 64 alphanumerische Zeichen beschränkt. domain-name: Der Domänenname für das Gerät (beispielsweise support.hp.com). Dieser Name umfasst nicht den Host-Namen, da dies nicht der vollständige Domänenname ist (wie z. B. drucker1.support.hp.com).
Seite 53
Gibt an, ob eine Empfangsbestätigung (Acknowledgement, ACK) für alle TCP-Pakete erforderlich ist, bevor der Drucker eine Port 9100-Druckverbindung trennen kann. Anschlussnummer und Optionswert werden in der folgenden Form angegeben. Für aktuelle HP Jetdirect-Druckserver lautet die Standard-Anschlussnummer 1. Der Optionswert 0 (Standard) deaktiviert den Sperrmodus, 1 aktiviert ihn. Beispiel: „interlock 1 1“...
Seite 54
Tabelle 3.3 Parameter der TFTP-Konfigurationsdatei (4 von 12) TCP/IP-Zugriffssteuerung allow: netnum [mask] Erstellt einen Eintrag in der im HP Jetdirect-Druckserver gespeicherten Host-Zugriffsliste. Jeder Eintrag bezeichnet einen Host (bzw. ein Netzwerk von Hosts), der eine Verbindung zum Drucker herstellen darf. Das Format lautet „allow: netnum [mask]“, wobei „netnum“...
Seite 55
Tabelle 3.3 Parameter der TFTP-Konfigurationsdatei (5 von 12) slp-config: Aktiviert bzw. deaktiviert den SLP (Service Location Protocol)-Betrieb auf dem Druckserver. 0 deaktiviert die Funktion, 1 (Standard) aktiviert sie. slp-keep-alive: Die Zeitspanne, in welcher der Druckserver Multicast-Pakete an das Netzwerk sendet, um zu verhindern, dass er aus der Tabelle der Netzwerkgeräte gelöscht wird.
Seite 56
1 (Standard) aktiviert sie. tcp-mss: (subnets-local:) Bezeichnet die maximale Segmentgröße (MSS), die der HP Jetdirect-Druckserver bei der Kommunikation mit lokalen Teilnetzen (Ethernet MSS=1460 Byte oder mehr) oder Remote-Teilnetzen (MSS=536 Byte) angibt: 0 (Standard): Alle Netzwerke werden als lokale Netzwerke betrachtet (Ethernet MSS=1460 Byte oder mehr).
Seite 57
Legt Sicherheitseinstellungen auf dem Druckserver während des Zugriffs des eingebetteten Webservers fest. Mit diesem Befehl wird gesteuert, ob statistische Daten zur Nutzung des Produkts an HP gesendet werden sollen. Damit HP Daten ermitteln kann, ist ein Internetzugang erforderlich. 2: Bitten Sie den Benutzer um seine Zustimmung dafür, dass beim ersten Zugriff auf die Registerkarte „Netzwerk“...
Seite 58
(get-community-name:) Gibt ein Kennwort an, das festlegt, auf welche SNMP-GetRequests-Anfragen der HP Jetdirect-Druckserver antwortet. Eine Eingabe hier ist optional. Wenn ein benutzerdefinierter Community-Name eingestellt ist, antwortet der Druckserver entweder auf einen benutzerdefinierten Community-Namen oder auf die werkseitigen Voreinstellungen. Der Community-Name muss aus ASCII-Zeichen bestehen.
Seite 59
Eine alphanumerische Zeichenfolge von bis zu 256 Zeichen Länge, die den NDS-Kontext für den HP Jetdirect-Druckserver angibt. ipx-job-poll: Gibt die Zeitspanne (in Sekunden) an, die der HP Jetdirect-Druckserver wartet, bis er nach Druckjobs in einer Druckwarteschlange sucht. pjl-banner: (ipx-banner:) Aktiviert oder deaktiviert den Druck eines IPX-Deckblatts.
Seite 60
Tabelle 3.3 Parameter der TFTP-Konfigurationsdatei (10 von 12) DLC/LLC dlc/llc-config: (dlc/llc:) Aktiviert bzw. deaktiviert das DLC/LLC-Protokoll auf dem Druckserver. 0 deaktiviert die Funktion, 1 (Standard) aktiviert sie. Weitere Einstellungen link-type: (10/100 Fast Ethernet) Legt die Verbindungsgeschwindigkeit des Druckservers (10 oder 100 MB/s) und den Kommunikationsmodus fest (Voll- oder Halbduplex).
Seite 61
Auto (Standard): Bestimmt automatisch den höchstmöglichen Kommunikationsmodus für den angeschlossenen Drucker oder das angeschlossene Gerät und richtet ihn ein. ● MLC: (Multiple Logical Channels): Ein HP-eigener Kommunikationsmodus, der mehrere Kanäle für simultanes Drucken, Scannen und Statuskommunikation zulässt. ● BIDIR: Eine Standardverbindung, die die bidirektionale Kommunikation zwischen dem Drucker und dem Druckserver zulässt.
Eine Web-URL-Adresse für den technischen Support über das Internet oder ein Intranet. Arbeiten mit DHCP Hinweis Für den Fall der Verwendung eines HP Jetdirect-Wireless-Druckservers setzt dieser Abschnitt voraus, dass eine Wireless-Verbindung mit Ihrem Netzwerk eingerichtet wurde. Das Dynamic Host Configuration Protocol (DHCP, RFC 2131/2132) ist eine der automatischen Konfigurationsmethoden, die der HP Jetdirect-Druckserver verwendet.
UNIX-Systemen finden Sie auf der bootpd man-Seite. Bei HP-UX-Systemen ist im Verzeichnis /etc möglicherweise eine DHCP-Musterkonfigurationsdatei (dhcptab) zu finden. Da HP-UX derzeit keine Dynamic Domain Name Services (DDNS) für seine DHCP-Implementierungen anbietet, wird empfohlen, die Lease-Dauer aller Druckserver auf „unendlich“...
Seite 64
Gültigkeitsbereichs ausschließen. 7. Wählen Sie im Bereich Dauer der Lease die Option Unbegrenzt, und klicken Sie dann auf OK. HP empfiehlt, allen Druckern einen unbegrenzten Lease-Zeitraum zuzuweisen, um Probleme durch sich ändernde IP-Adressen zu vermeiden. Beachten Sie dabei jedoch, dass das Auswählen einer unbegrenzten Lease-Dauer in einem...
Seite 65
8. Überspringen Sie diesen Schritt, wenn Sie im vorherigen Schritt für alle Clients einen unbegrenzten Lease-Zeitraum ausgewählt haben. Andernfalls wählen Sie Bereich und anschließend Reservierungen hinzufügen, um Ihre Drucker als reservierte Clients einzurichten. Befolgen Sie für jeden Drucker, für den Sie Einschränkungen eingeben möchten, die folgenden Schritte im Fenster Reservierte Clients hinzufügen.
Seite 66
Wählen Sie Entfernen im Editor für IP-Adressen, ● um alle nicht mehr benötigten Adressen zu löschen. Geben Sie dann die IP-Adresse des WINS-Servers ein, und wählen Sie Hinzufügen. Wenn die Adresse in der Liste der IP-Adressen ● erscheint, wählen Sie OK. Dadurch kehren Sie zum Fenster DHCP-Optionen zurück.
Seite 67
4. Klicken Sie im Assistenten zur Bestimmung eines neuen Bereichs auf Weiter. 5. Geben Sie einen Namen und eine Beschreibung für den Bereich ein, und klicken Sie auf Weiter. 6. Geben Sie die IP-Adressen für diesen Gültigkeitsbereich an (Anfangsadresse und Endadresse). Geben Sie außerdem die Subnet Mask an, und klicken Sie dann auf Weiter.
Geben Sie die entsprechenden Informationen, einschließlich der reservierten IP-Adresse für den Drucker, in die Felder ein. (Hinweis: Die MAC-Adresse für den über HP Jetdirect angeschlossenen Drucker ist auf der HP Jetdirect-Konfigurationsseite zu finden.) d. Wählen Sie unter „Unterstützte Typen“ Nur DHCP, und klicken Sie anschließend auf Hinzufügen.
Seite 69
Wenn der HP Jetdirect-Druckserver nicht über DHCP konfiguriert werden soll, muss der Druckserver für die Verwendung einer anderen Konfigurationsmethode neu konfiguriert werden. 1. (Für interne Druckserver) Wenn Sie über das Bedienfeld des Druckers „Manuell“ oder „BOOTP“ auf dem HP Jetdirect-Druckserver aktivieren, ist DHCP deaktiviert.
Über RARP Für den Fall der Verwendung eines HP Hinweis Jetdirect-Wireless-Druckservers setzt dieser Abschnitt voraus, dass eine Wireless-Verbindung mit Ihrem Netzwerk eingerichtet wurde. Dieser Abschnitt erläutert die Konfiguration des Druckservers unter UNIX- und Linux-Systemen mit dem Reverse Address Resolution Protocol (RARP).
Seite 71
7. Fügen Sie in die Datei /etc/ethers (bei HP-UX 10.20 die Datei /etc/rarpd.conf) die LAN-Hardware-Adresse/-Stationsadresse (von der Konfigurationsseite) und den Knotennamen des HP Jetdirect-Druckservers ein. Beispiel: 00:01:E6:a8:b0:00 laserjet1 Hinweis Wenn Ihr System vom Network Information Service (NIS) Gebrauch macht, müssen Sie alle an den NIS-Host- und ethers-Datenbanken vorgenommenen Änderungen darin aufnehmen.
Verwenden der Befehle „arp“ und „ping“ Hinweis Für den Fall der Verwendung eines HP Jetdirect-Wireless-Druckservers setzt dieser Abschnitt voraus, dass eine Wireless-Verbindung mit Ihrem Netzwerk eingerichtet wurde. Sie können einen HP Jetdirect-Druckserver von einem unterstützten System aus über einen ARP-(Address Resolution Protocol-)Befehl mit einer IP-Adresse konfigurieren.
Seite 73
wobei <IP-Adresse> die gewünschte, dem Druckserver zuzuweisende IP-Adresse ist. Der Befehl arp schreibt die Einträge in den arp-Zwischenspeicher auf der Arbeitsstation, wohingegen der Befehl ping die IP-Adresse auf dem Druckserver konfiguriert. Abhängig vom System muss die LAN-Hardware-Adresse u. U. ein besonderes Format aufweisen.
Obwohl Telnet-Verbindungen durch ein Administratorkennwort geschützt sind, sind sie nicht sicher. Telnet-Verbindungen können für Netzwerke mit hohen Sicherheitsanforderungen mithilfe von anderen Tools (z. B. TFTP, eingebetteter Webserver oder HP Web Jetadmin-Software) auf dem Druckserver deaktiviert werden. Herstellen einer Telnet-Verbindung Zur Verwendung von Telnet-Befehlen beim HP Jetdirect-Druckserver muss eine sog.
Seite 75
Sie folgenden Befehl ein: route add <Jet Direct IP-Adresse> <System-IP-Adresse> wobei <Jet Direct IP-Adresse> die auf dem HP Jetdirect-Druckserver konfigurierte IP-Adresse und <System-IP-Adresse> die IP-Adresse der in der Arbeitsstation installierten Netzwerkkarte ist, die an dasselbe physische LAN angeschlossen ist wie der Druckserver.
<IP-Adresse> die auf der Jetdirect-Konfigurationsseite aufgelistete IP-Adresse ist. Siehe Kapitel 2. Eine Verbindung zum HP Jetdirect-Druckserver wird angezeigt. Falls der Server mit „connected to IP address“ (mit der IP-Adresse verbunden) antwortet, drücken Sie zweimal die Eingabetaste, um die Telnet-Verbindung zu initialisieren.
Seite 78
Befehlszeilenoberfläche (Standard) Über die Telnet-Befehlszeilenoberfläche können Sie Konfigurationsparameter mit den folgenden Vorgehensweisen einstellen: Geben Sie im Verlauf einer Telnet-Sitzung ? ein, Hinweis um die verfügbaren Konfigurationsparameter, das richtige Befehlsformat und eine Auflistung der verfügbaren Befehle aufzurufen. Wenn Sie zusätzliche (oder erweiterte) Befehle auflisten möchten, geben Sie den Befehl advanced vor der Eingabe von ?.
Seite 79
Befehl Beschreibung passwd Richtet das Administratorkennwort ein (das gemeinsam mit dem eingebetteten Webserver und HP Web Jetadmin genutzt wird). Beispielsweise richtet „passwd jd 1234 jd 1234“ das Kennwort jd 1234 ein. „jd 1234“ muss zur Bestätigung zweimal eingegeben werden. Es können bis zu 16 alphanumerische Zeichen verwendet werden.
Seite 80
Tabelle 3.4 Telnet-Befehle und -Parameter (2 von 21) sys-location Alphanumerische Zeichenkette (bis zu 255 Zeichen), mit der in der Regel ein Standort identifiziert wird. sys-contact Alphanumerische Zeichenkette (bis zu 255 Zeichen), mit der in der Regel der Name eines Netzwerk- oder Systemadministrators identifiziert wird.
Seite 81
Tabelle 3.4 Telnet-Befehle und -Parameter (3 von 21) wep-key-method Geben Sie das Format für die Eingabe des WEP-Schlüssels an. Bei der Eingabe der WEP-Schlüssel muss die Zeichenanzahl berücksichtigt werden. ASCII: (Standard) Verwenden Sie alphanumerische ASCII-Zeichen (0 - 9, a - z, A - Z). Geben Sie für eine 40/64-Bit-Verschlüsselung 5 Zeichen ein.
Seite 82
Tabelle 3.4 Telnet-Befehle und -Parameter (4 von 21) desired-channel (Ad Hoc) Geben Sie den gewünschten Kanal an, den der Druckserver für Ad-Hoc-Netzwerkzuordnungs-Anforderungen verwendet. Für ew2400 ist Kanal 11 die Standardeinstellung. 10: Kanal 10 (2457 MHz) verwenden. 11: Kanal 11 (2462 MHz) verwenden. Der Druckserver verwendet diesen Kanal, um seine Verfügbarkeit mitzuteilen, falls er das angegebene Ad-Hoc-Netzwerk auf keinem Kanal findet und es nicht...
Seite 83
Tabelle 3.4 Telnet-Befehle und -Parameter (5 von 21) 802.11 Wireless Diagnostics Befehl Beschreibung Current SSID (Schreibgeschützter Parameter) Der Netzwerkname (SSID), mit dem der Wireless-Druckserver verbunden wird. Current Channel (Schreibgeschützter Parameter) Der Kanal, den der Wireless-Druckserver gerade verwendet. Signal Strength (Schreibgeschützter Parameter) Die Impedanz des vom Druckserver empfangenen Funksignals.
Seite 84
192.168.40.1 192.168.40.1 als IP-Adresse des Standard-Gateways für den Druckserver zu. Hinweis: Wenn der HP Jetdirect-Druckserver über DHCP konfiguriert wird und Sie die Subnet Mask oder die Adresse des Standard-Gateways manuell ändern, sollten Sie die IP-Adresse des Druckservers ebenfalls manuell ändern.
Seite 85
ACK) für alle TCP-Pakete erforderlich ist, bevor der Drucker eine Port 9100-Druckverbindung trennen kann. Die Anschlussnummer und der Optionswert werden in der folgenden Form angegeben. Für eingebettete HP Druckserver lautet die Standard-Anschlussnummer 1. Der Optionswert 0 (Standard) deaktiviert den Sperrmodus, 1 aktiviert ihn.
Seite 86
Tabelle 3.4 Telnet-Befehle und -Parameter (8 von 21) buffer-packing Aktiviert oder deaktiviert das Pufferpacken für TCP/IP-Pakete. 1 (Standard): ist normal, der Datenpuffer wird gepackt, bevor er an den Drucker gesendet wird. 0: deaktiviert das Pufferpacken, die Daten werden beim Empfang an den Drucker gesendet. write-mode Steuert die Einstellung der TCP-PSH-Markierung für Datenübertragungen von Geräten zu Clients.
Seite 87
TCP/IP-Zugriffssteuerung Befehl Beschreibung allow Erstellt einen Eintrag in der im HP Jetdirect-Druckserver gespeicherten Host-Zugriffsliste. Jeder Eintrag bezeichnet einen Host (bzw. ein Netzwerk von Hosts), der eine Verbindung zum Drucker herstellen darf. Das Format lautet „allow: netnum [mask]“, wobei „netnum“ eine Netzwerknummer oder Host-IP-Adresse und „mask“...
Seite 88
Ein Code, der zur Identifizierung der Quelle einer Meldung verwendet wird (beispielsweise dafür, bei der Fehlersuche die Quelle der ausgewählten Meldungen zu identifizieren). Standardmäßig verwendet der HP Jetdirect-Druckserver LPR als Quellcode. Es können aber auch lokale benutzerdefinierte Werte von local0 bis local7 verwendet werden, um einzelne Druckserver oder Gruppen von Druckservern zu isolieren.
Seite 89
Tabelle 3.4 Telnet-Befehle und -Parameter (11 von 21) mDNS Domain (Schreibgeschützter Parameter) Gibt den dem Gerät Name zugeordneten mDNS-Domänennamen in der Form <Host-Name>.local an. Wenn vom Benutzer kein Host-Name zuwiesen wurde, wird der Standardbenutzername NPIxxxxxx verwendet, wobei xxxxxx für die letzten sechs Ziffern der LAN-Hardware-(MAC-)Adresse steht.
Seite 90
Wenn dieser Wert auf 0 gesetzt wird, ist die Aktualisierungsrate deaktiviert. tcp-mss Bezeichnet die maximale Segmentgröße (MSS), die der HP Jetdirect-Druckserver bei der Kommunikation mit lokalen Teilnetzen (Ethernet MSS=1460 Byte oder mehr) oder Remote-Teilnetzen (MSS=536 Byte) angibt: 0 (Standardeinstellung): Alle Netzwerke werden als lokal angenommen (Ethernet MSS=1460 Byte oder mehr).
Seite 91
Tabelle 3.4 Telnet-Befehle und -Parameter (13 von 21) default-ip Gibt die zu verwendende IP-Adresse an, wenn der Druckserver während einer erzwungenen TCP/IP-Neukonfiguration (z. B. beim Ein- und Ausschalten oder bei der manuellen Konfiguration für BOOTP/DHCP) keine IP-Adresse vom Netzwerk abrufen kann. DEFAULT_IP: legt die Standard-Legacy-IP-Adresse 192.0.0.192 fest.
Seite 92
Einstellung für den Kaltstart. Nach einer Änderung kann dieser Wert nicht erneut gewählt werden. 1: Erlaubt ohne Nachfrage beim Benutzer das Senden von Daten an HP. 0: Deaktiviert das Senden von Daten an HP ohne Nachfrage beim Benutzer. TCP/IP-Diagnose Befehl...
Seite 93
Tabelle 3.4 Telnet-Befehle und -Parameter (15 von 21) get-cmnty-name Gibt ein Kennwort an, das festlegt, auf welche SNMP-GetRequests-Anfragen der HP Jetdirect-Druckserver antwortet. Eine Eingabe hier ist optional. Wenn ein benutzerdefinierter Community-Name eingestellt ist, antwortet der Druckserver entweder auf einen benutzerdefinierten Community-Namen oder auf die werkseitigen Voreinstellungen.
Seite 94
(Standard), EN_SNAP, EN_8022, EN_8023, EN_II. Weitere Informationen finden Sie unter Kapitel ipx-sapinterval Gibt den Zeitraum (zwischen 1 und 3600 Sekunden) an, den der HP Jetdirect-Druckserver zwischen SAP (Service Advertising Protocol)-Rundsendungen im Netzwerk wartet. Der Standard beträgt 60 Sekunden. 0 deaktiviert SAP-Rundsendungen. ipx-mode (Schreibgeschützter Parameter) Bezeichnet den...
Seite 95
Länge, die den NDS-Kontext für den HP Jetdirect-Druckserver angibt. ipx-job-poll Gibt die Zeitspanne (in Sekunden) an, die der HP Jetdirect-Druckserver wartet, um nach Druckaufträgen in einer Druckwarteschlange zu suchen. Der Standard beträgt 2 Sekunden. pjl-banner Aktiviert bzw. deaktiviert den Druck eines IPX-Deckblatts über die Sprache des Druckauftrags (Printer Job Language,...
Seite 96
Tabelle 3.4 Telnet-Befehle und -Parameter (18 von 21) Status (Schreibgeschützter Parameter) Gibt den aktuellen AppleTalk-Konfigurationsstatus an. BEREIT: Gibt an, dass der HP Jetdirect-Druckserver Daten erwartet. DEAKTIVIERT: Gibt an, dass AppleTalk manuell deaktiviert wurde. INITIALISIERUNG: Deutet an, dass der Druckserver die Adresse oder den Namen des Knotens notiert.
Seite 97
Auto (Standard): Bestimmt automatisch den höchstmöglichen Kommunikationsmodus für den angeschlossenen Drucker oder das angeschlossene Gerät und richtet ihn ein. ● MLC: (Multiple Logical Channels): Ein HP-eigener Kommunikationsmodus, der mehrere Kanäle für simultanes Drucken, Scannen und Statuskommunikation zulässt. ● BIDIR: Eine Standardverbindung, die die bidirektionale Kommunikation zwischen dem Drucker und dem Druckserver zulässt.
Seite 98
Tabelle 3.4 Telnet-Befehle und -Parameter (20 von 21) usb-speed (Schreibgeschützter Parameter, nur USB 2.0-Produkte) Gibt die automatisch bestimmte Kommunikationsgeschwindigkeit über die USB-Verbindung zwischen dem HP Jetdirect-Druckserver und dem Gerät an. ● Full Speed: 12 Mbits/s, wie in den USB v2.0-Spezifikationen angegeben, kompatibel mit USB v1.1-Spezifikationen.
Seite 99
Wird der Wert 0 festgelegt, werden standardmäßig 270 Sekunden verwendet. Support Befehl Beschreibung Web Jetadmin URL (Schreibgeschützter Parameter) Wenn HP Web Jetadmin dieses Gerät entdeckt, wird der URL für den Zugriff auf HP Web Jetadmin angegeben. Web Jetadmin (Schreibgeschützter Parameter) Wenn HP Web Jetadmin Name dieses Gerät entdeckt, wird der URL für den Zugriff auf den...
Seite 100
Hinweis Änderungen werden erst auf dem Jetdirect-Druckserver gespeichert, wenn Sie ein Menü verlassen und bei der Aufforderung die Option zum Speichern Ihrer Änderungen wählen. Abbildung 3.1 Beispiel: Arbeiten mit der Menüoberfläche Main Menu ------------------------------- 1. General Menu 2. TCP/IP Menu... 3.
AppleTalk, sind von dieser Einstellung nicht betroffen. Um alle Parameter auf die werkseitigen Standardwerte zurückzusetzen, lesen Sie Kapitel Über den eingebetteten Webserver Auf HP Jetdirect-Druckservern können Sie IP-Parameter festlegen, die den eingebetteten Webserver unterstützen. Weitere Informationen finden Sie unter Kapitel TCP/IP-Konfiguration 101 DEWW...
Menüs können Sie Netzwerkprotokolle aktivieren bzw. deaktivieren und grundlegende Netzwerkparameter einstellen. Hinweis Hinweise zur Verwendung des Druckerbedienfelds für Ihren Drucker finden Sie in der Dokumentation zum Drucker. Wenn Sie über das Druckerbedienfeld auf das HP Jetdirect-Menü zugreifen, können Sie folgende TCP/IP-Netzwerkkonfigurations-Parameter festlegen: ● IP-Host-Name ●...
Wechseln zu einem anderen Netzwerk Hinweis Für den Fall der Verwendung eines HP Jetdirect-Wireless-Druckservers setzt dieser Abschnitt voraus, dass eine Wireless-Verbindung mit Ihrem Netzwerk eingerichtet wurde. Wenn Sie einen HP Jetdirect-Wireless-Druckserver in einem anderen Netzwerk verwenden möchten, müssen Sie für dieses Netzwerk eine neue Wireless-Verbindung einrichten.
Wenn vom angeschlossenen Gerät keine Webseiten bereitgestellt werden, zeigt der Jetdirect-Druckserver die beiden folgenden Registerkarten an: Home und Netzwerk. Typische Registerkarten Home und Netzwerk, die vom HP Jetdirect-Druckserver bereitgestellt werden, finden Sie in Abbildung 4.1 bzw. Abbildung 4.2. Weitere Informationen finden Sie in den Abschnitten HP Jetdirect-Registerkarte ,,Home“...
Seite 105
HP Jetdirect- Registerkarte ,,Home“ Abbildung 4.1 Typische HP Jetdirect-Registerkarte „Home“ Registerkarte ,,Netzwerk“ Menüoptionen am linken Rand Abbildung 4.2 HP Jetdirect-Registerkarte „Netzwerk“ Eine Beschreibung der Netzwerkparameter finden Sie unter Registerkarte ,,Netzwerk“. Über den eingebetteten Webserver 105 DEWW...
HP-Online-Support unter dem folgenden URL angefordert werden: http://www.hp.com/go/webjetadmin Damit Sie die verbesserten Sicherheitsfunktionen nutzen können, wird empfohlen, HP Web Jetadmin Version 7.8 oder höher für den Betrieb mit dem eingebetteten HP Jetdirect-Webserver zu verwenden. Mit HP Web Jetadmin können Sie den SNMP V.3-Agenten aktivieren und nahtlos ein SNMP V.3-Konto auf dem...
Druckservers automatisch konfigurieren lassen. Sie können die IP-Parameter auch über das Bedienfeld des Druckers (bei bestimmten Druckern mit internen Druckservern), Telnet, die Befehle „arp“ und „ping“, HP Web Jetadmin oder andere Verwaltungssoftware manuell konfigurieren. Weitere Informationen über TCP/IP-Konfigurationsoptionen finden Sie in...
Seite 108
Sicherheitswarnungen ignoriert, wenn der Druckserver für den Betrieb mit HTTPS konfiguriert wurde. Siehe Verwaltungsprotokoll. 4. Es wird eine eingebettete Webserver-Seite angezeigt, und zwar entweder die Homepage des HP Jetdirect-Druckservers oder eine Geräteseite, die vom Gerät bereitgestellt wird. Über den eingebetteten Webserver 108 DEWW...
Seite 109
Webserver keine NDS-Objekte erstellen kann (Druckserver, Drucker und Druckwarteschlangenobjekte). Verwenden Sie zum Erstellen dieser Objekte ein Novell NetWare-Dienstprogramm, wie beispielsweise NWAdmin, oder konfigurieren Sie den IPX/SPX-Stapel für NDS mithilfe von HP Dienstprogrammen, wie HP Web Jetadmin. Über den eingebetteten Webserver 109 DEWW...
HP Jetdirect-Registerkarte ,,Home“ Auf der Registerkarte Home wird die HP Jetdirect-Homepage angezeigt, wenn auf einen Webserver in dem angeschlossenen Gerät nicht zugegriffen werden kann oder er nicht vorhanden ist. Auf der HP Jetdirect-Homepage wird eine generische Druckergrafik angezeigt, die für das angeschlossene Gerät steht.
Seite 111
Tabelle 4.1 Elemente der HP Jetdirect-Homepage (2 von 3) Element Beschreibung Scannen Führt den Web-Scan-Server auf dem HP Jetdirect-Druckserver aus, wenn er das angeschlossene Netzwerkgerät unterstützt und aktiviert ist. Mit Web-Scan können Sie über Ihren Web-Browser einen einfachen Scan vom Gerät aus durchführen. Auch die Konfigurationsoption „In-E-Mail-Scannen“...
Beschreibung Administratorkennwort Gibt an, ob ein Administratorkennwort eingerichtet wurde. Dieses Kennwort kann auch über eine Telnet-Sitzung mit dem HP Jetdirect-Druckserver oder in HP Web Jetadmin konfiguriert werden. (Nur EIO-Druckserver) Da die Kennwörter mit ausgewählten Druckern synchronisiert werden, ist es auch möglich, das Kennwort über Sicherheits-Webseiten des...
Online-Datenschutzerklärung von Hewlett-Packard. Wenn Sie das Versenden der Produktinformationen durch Auswahl von Nein ablehnen, wird möglicherweise ein Protokolleintrag dieser Auswahl an HP gesendet. Sie haben folgende Möglichkeiten, um dies zu verhindern: ● Deaktivieren Sie vor der Auswahl von Nein den Internetzugang.
ändern. Wenn Sie eine Parametereinstellung zuweisen möchten, geben Sie den gewünschten Wert ein und klicken auf Übernehmen. 802.11 (Wireless Ethernet) HP Jetdirect-Druckserver des Typs ew2400 Hinweis (verkabelt/wireless) können in einer verkabelten oder in einer Wireless-Netzwerkumgebung verwendet werden. Informationen zur Festlegung...
Seite 115
Zusammenhang mit dem Ad-hoc-Modus auftretende Begriffe sind Independent Basic Service Set (IBSS) und „Computer-to-Computer“-Modus zu nennen. Der HP Jetdirect-Druckserver ist werkseitig für den Ad-hoc-Modus konfiguriert. Zur Initialisierung der Kommunikation mit dem Druckserver muss der Wireless-Computer auf den Ad-hoc-Modus gesetzt sein.
Seite 116
Netzwerkname Geben Sie den Namen des Wireless-Netzwerks ein (oder wählen (SSID) wählen Sie ihn aus), zu dem der HP Jetdirect-Druckserver eine Verbindung aufbaut. Der Netzwerkname wird auch als SSID (Service Set Identifier) bezeichnet und kennzeichnet das in der Regel größeren Netzwerken im Infrastrukturmodus zugeordnete ESS (Extended Service Set).
Seite 117
Übermittelte Daten verschlüsseln mit: Wählen Sie den zurzeit aktiven Schlüssel. Der HP Jetdirect-Druckserver kann bis zu vier WEP-Schlüssel speichern und verfügt über vier Schlüsselpositionen (Schlüssel 1, 2, 3, 4). Es kann jedoch für ein einzelnes Netzwerk jeweils nur ein Schlüssel (oder eine SSID) vergeben werden.
Seite 118
Tabelle 4.3 802.11-Konfigurationsparameter (4 von 4) Element Beschreibung Der HP Jetdirect-Wireless-Druckserver unterstützt WEP-Schlüssel für die 40/64-Bit- und 104/128-Bit-Verschlüsselung. So geben Sie einen oder mehrere WEP-Schlüssel ein: Schlüssel eingeben in: Wählen Sie, ob Sie zur Angabe der WEP-Schlüssel alphanumerische oder hexadezimale Zeichen verwenden möchten.
Seite 119
Tabelle 4.4 TCP/IP-Einstellungen (1 von 3) Element Beschreibung IP-Konfigurations Wählt die Methode aus, die der HP Jetdirect-Druckserver für methode seine IP-Konfigurationsparameter verwendet: BOOTP (Standard), DHCP, Manuell oder Auto-IP. Für BOOTP oder DHCP werden die IP-Parameter automatisch jedesmal von einem BOOTP- oder DHCP-Server konfiguriert, wenn der Druckserver eingeschaltet wird.
Seite 120
Maximale Gibt die maximale Anzahl von Syslog-Meldungen an, die vom Syslog-Meldungen HP Jetdirect-Druckserver pro Minute gesendet werden können. Mit dieser Einstellung kann die Größe der Protokolldatei vom Administrator kontrolliert werden. Die Standardeinstellung ist 10 pro Minute. Wenn diese Option auf Null gestellt ist, ist keine Höchstzahl festgelegt.
Seite 121
DHCP-Anforderungen zu aktivieren. IPX/SPX Auf der Registerkarte IPX/SPX können Sie IPX/SPX-Parameter (Internet Packet Exchange/Sequenced Packet Exchange) auf dem HP Jetdirect-Druckserver für den Betrieb in einem Novell NetWare- oder einem IPX/SPX-kompatiblen Netzwerk (wie z. B. einem Microsoft-Netzwerk) konfigurieren. In Tabelle 4.5 finden Sie eine Beschreibung der Elemente dieser Seite.
Seite 122
Element Beschreibung IPX/SPX Aktiviert oder deaktiviert die IPX/SPX-Protokolle auf dem aktivieren HP Jetdirect-Druckserver. Wenn das Kontrollkästchen leer ist, ist IPX/SPX deaktiviert. IPX/SPX-Rahmen Geben Sie den IPX/SPX-Rahmentyp an, der vom HP Jetdirect-Druckserver in Ihrem Netzwerk verwendet werden soll. Wenn ein Rahmentyp konfiguriert wurde, werden alle anderen Rahmen gezählt und verworfen.
Hinweis: NDS-Objekte können nicht über den eingebetteten Webserver erstellt werden. Job Poll-Intervall Gibt die Zeitspanne (in Sekunden) an, die der HP Jetdirect-Druckserver wartet, bis er nach Druckjobs in einer Druckwarteschlange sucht. PJL-Konfiguration Für Printer Job Language (PJL)-Parameter aktivieren oder deaktivieren Sie die dafür vorgesehenen Parameter: ●...
Seite 124
Zahl angehängt, die darauf hinweist, dass es sich um einen doppelt vorhandenen Namen handelt. Drucktyp Gibt den Typ des auf dem Netzwerk angebotenen Druckers an. Es können maximal zwei Typen angezeigt werden (z. B. HP LaserJet und LaserWriter). Zone Wählen Sie eine verfügbare AppleTalk-Netzwerkzone für den Drucker aus.
Seite 125
ACHTUNG Wenn Sie HP Web Jetadmin zur Verwaltung Ihrer Geräte verwenden, sollten Sie dieses Programm zur nahtlosen Konfiguration von SNMP V.3 und anderen Sicherheitseinstellungen auf dem Druckserver einsetzen. Wenn Sie den eingebetteten Webserver zum Erstellen des SNMP V.3-Kontos verwenden, werden alle vorhandenen SNMP V.3-Konten gelöscht.
Anschlussüberwachungs- bzw. Ermittlungsdienstprogramme möglicherweise nicht ordnungsgemäß. SNMP V.3 aktivieren (Nur Vollversion-HP Jetdirect-Druckserver) Mit dieser Option wird der SNMP V.3-Agent auf dem Druckserver aktiviert (markiert) oder deaktiviert (gelöscht). Wenn diese Option aktiviert ist, muss ein SNMP V.3-Konto auf dem Druckserver erstellt und die Kontoinformationen müssen in der SNMP V.3-Verwaltungsanwendung...
Aktiviert bzw. deaktiviert Port-9100-Dienste. Port 9100 ist ein HP-eigener Raw-TCP/IP-Anschluss auf dem HP Jetdirect-Druckserver und der Standardanschluss zum Drucken. Auf ihn wird über HP Software zugegriffen (beispielsweise über den HP Standard-Port). FTP-Druck Aktiviert bzw. deaktiviert File Transfer Protocol-Dienste, die auf dem HP Jetdirect-Druckserver zum Drucken zur Verfügung...
Seite 128
Verbindungs- (Nur verkabelte 10/100TX-Netzwerke) Definiert die einstellungen Netzwerkverbindungsgeschwindigkeit (10 oder 100 Mbit/s) und den Kommunikationsmodus (Voll- oder Halb-Duplex) für HP Jetdirect 10/100TX-Druckserver. Eine Auflistung der verfügbaren Einstellungen finden Sie nachstehend. ACHTUNG: Wenn Sie die Verbindungseinstellung ändern, werden möglicherweise die Netzwerkverbindungen zum Druckserver und zum Netzwerkgerät unterbrochen.
Seite 129
Syslog- Gibt die kodierte Quelle einer Meldung an (beispielsweise dafür, Einrichtung bei der Fehlersuche die Quelle der ausgewählten Meldungen zu identifizieren). Standardmäßig verwendet der HP Jetdirect-Druckserver LPR als Quellcode, doch können auch lokale benutzerdefinierte Werte von local0“ bis local7“ dazu ”...
Seite 130
Aktiviert bzw. deaktiviert die Druckserver-Unterstützung des auf AIO-Software- den Client-Computern installierten Scan-Programms mit allen Unterstützung Funktionen mithilfe der mit dem HP Multifunktionsgerät (MFP bzw. aktivieren All-in-One) gelieferten Software. Wenn diese Funktion deaktiviert ist, lässt der Druckserver keine Client-Software-Gerätefunktionen außer Netzwerkdrucken zu.
Seite 131
Gibt den mDNS-Dienst der höchsten Priorität an, der zum Drucken höchsten Priorität verwendet werden soll. Um diesen Parameter festzulegen, wählen Sie eine der folgenden Druckoptionen: 9100-Druck: Raw-IP-Druck über HP-eigenen Anschluss 9100. IPP-Druck: Internet Printing Protocol-Druck. LPD-Druck (RAW): Standard-LPD-Raw-Warteschlangendruck. LPD-Druck (TEXT): Standard-LPD-Text-Warteschlangendruck.
Seite 132
Firmwareupgrade Für Druckserver, die Firmware-Aktualisierungen unterstützen, ermöglicht diese Seite die Aktualisierung des Druckservers mit neuen Funktionen. HP Jetdirect ew2400-Druckserver bieten nur Hinweis eingeschränkte Aktualisierungsmöglichkeiten. Zur Aktualisierung muss ein Netzwerkkabel verwendet werden. Eine Firmware-Aktualisierung über eine Wireless-Verbindung wird nicht unterstützt. Die Firmware-Aktualisierungsdatei für den Druckserver muss auf Ihrem System verfügbar sein.
Seite 133
Wenn der LPD-Druck aktiviert ist, stehen zehn verschiedene benannte Druckwarteschlangen zur Verfügung. Vier dieser Warteschlangen sind automatisch konfiguriert, d. h., dass deren Parameter nicht verändert werden können. Die anderen sechs Warteschlangen können vom Benutzer definiert werden. Die sechs benutzerdefinierten Warteschlangen können mit Zeichenfolgen eingerichtet werden (wie beispielsweise Befehle zur Auftragskontrolle), die vor oder nach dem Druckjob automatisch hinzugefügt werden.
Seite 134
RAW – Keine Verarbeitung. LPD behandelt die Daten in der Warteschlange raw wie Druckaufträge, die bereits in den Sprachen PCL, PostScript oder HP-GL/2 formatiert sind, und sendet sie unverändert zum Drucker. (Beachten Sie, dass voranzustellende oder anzuhängende Zeichenfolgen, die vom Benutzer definiert werden, dem Auftrag an der entsprechenden Position hinzugefügt werden.)
Tabelle 4.9 LPD-Warteschlangenparameter (3 von 3) Element Beschreibung Wert Der Inhalt der Zeichenfolge. Der Parameter Name der Zeichenfolge bezeichnet die Zeichenfolge, der Parameter Wert definiert den Inhalt. Wenn für eine voranzustellende bzw. anzuhängende Zeichenfolge ein Name festgelegt ist (in der Tabelle im oberen Bereich des Browser-Fensters), überträgt LPD den Wert der entsprechenden Zeichenfolge vor bzw.
Seite 136
Richten Sie zunächst die Druckwarteschlange ein: a. Benennen Sie eine Zeichenfolge: Geben Sie „reset_string“ in das Feld Name der Zeichenfolge in Zeile 1 ein. b. Legen Sie den Wert der Zeichenfolge fest: Geben Sie in das Feld Wert in Zeile 1 die Zeichen „\1BE“ (Escape-E) ein. (Alternativ dazu könnten Sie „\1B\45“...
Kommunikationsstufe und lässt mehrere Kanäle für simultanes Drucken, Scannen und Statuskommunikation zu. ● MLC (Multiple Logical Channels): Die nächste Stufe ist MLC, ein HP-eigenes Protokoll, das mehrere Kanäle für simultanes Drucken, Scannen und Statuskommunikation zulässt. ● Bidirektional: Diese Stufe ermöglicht einfache Zwei-Wege-Druckerkommunikation.
Datenschutzeinstellungen Auf der Seite Sicherheitseinstellungen können Sie festlegen, dass der eingebettete Webserver Produkt- und Nutzungsdaten erfassen und diese anschließend an HP senden kann (Internetzugang erforderlich). Die Produktnutzungsdaten unterstützen HP bei der Verbesserung der Produktfunktionen und der Dienstleistungen. Die Standardeinstellung für diese Seite hängt davon ab, welche Option beim Zugriff auf die Registerkarte...
Seite 139
Sicherheitskonfigurationseinstellungen des Druckservers an. Die angezeigten Einstellungen hängen von den vom Druckserver unterstützten Funktionen ab. Assistent Wenn Sie HP Web Jetadmin zum Verwalten Ihrer Hinweis Geräte verwenden, sollten Sie diesen Assistenten nicht verwenden. Verwenden Sie stattdessen HP Web Jetadmin zur Konfiguration der Netzwerksicherheitseinstellungen, um zu gewährleisten, dass diese ordnungsgemäß...
Seite 140
● SNMP V.3 aktivieren: (Nur Vollversion-Druckserver) Aktiviert SNMP V.3 und erstellt ein SNMP V.3-Konto. Es wird nicht empfohlen, ein SNMP V.3-Konto zu erstellen, wenn Sie Geräte mit HP Web Jetadmin verwalten. Siehe SNMP. ● SNMPv1/v2 schreibgeschützt. Zugriff aktivieren: Aktivieren Sie diese Option, um die Unterstützung aktueller Tools zu ermöglichen, die SNMP V.1/V.2 zur...
Seite 141
SNMP V.3 aktivieren: (Nur Vollversion-Druckserver) Aktivieren Sie diese Option, um ein SNMP V.3-Konto zu erstellen. Es wird nicht empfohlen, ein SNMP V.3-Konto zu erstellen, wenn Sie Geräte mit HP Web Jetadmin verwalten. Siehe SNMP. Die Seite Zugriffssteuerung dient zur Einrichtung einer Zugriffssteuerliste, mit der sich der Hostzugriff auf das Gerät kontrollieren lässt.
Ein Kaltstart setzt den Druckserver und somit auch Hinweis das Administratorkennwort auf die werkseitigen Standardeinstellungen zurück. Über ein Kontrollkästchen können Sie HP Web Jetadmin und den SNMP-V1/V2c-Set Community-Namen einrichten. Wenn Sie diese Funktion aktivieren (das Kontrollkästchen ist markiert), wird das Administratorkennwort ebenfalls als SNMP Set Community-Name für SNMP V.1/V.2c-Verwaltungsanwendungen verwendet.
Seite 143
Synchronisierung des Kennworts für den Drucker. Viele EIO-Drucker bieten durch ein Kennwort geschützten Zugriff auf die Druckerkonfigurations- und Statuseinstellungen. Das Kennwort wird über die Sicherheits-Webseiten des Druckers festgelegt. Bei diesen Druckern wird das Administratorkennwort für den Drucker und den Jetdirect-EIO-Druckserver synchronisiert, sodass dasselbe Kennwort sowohl für den Zugriff auf die Drucker- als auch die Netzwerkkonfigurationsseiten verwendet werden kann.
Seite 144
Zertifikat zu installieren. Siehe Konfigurieren von Zertifikaten. Ein CA-Zertifikat wird nicht gespeichert, wenn der Druckserver auf die werkseitigen Standardwerte zurückgesetzt wird. Für auf HP Jetdirect-Druckservern zu installierende Zertifikate gilt eine Größenbeschränkung von 3072 Bytes. Über den eingebetteten Webserver 144 DEWW...
Konfigurieren von Zertifikaten Wenn Sie auf Konfigurieren klicken, führt Sie ein Zertifikatsverwaltungsassistent durch den Aktualisierungs- bzw. Installationsvorgang für das Zertifikat. Die angezeigten Bildschirme hängen vom Zertifikatstyp (Jetdirect oder CA) und Ihrer Auswahl ab. Tabelle 4.12 enthält eine Beschreibung der Bildschirme und Konfigurationsparameter, die möglicherweise angezeigt werden.
Seite 146
Tabelle 4.12 Zertifikatskonfigurationsbildschirme (2 von 4) Zertifikat installieren. Diese Option wird nur angezeigt, wenn eine offene Anforderung für ein Jetdirect-Zertifikat (von vertrauenswürdiger dritter Seite) aussteht. Nach Erhalt kann das Zertifikat mithilfe dieser Option installiert werden. Nach der Installation überschreibt dieses Zertifikat das vorinstallierte Zertifikat. Wenn Sie diese Option verwenden, werden Sie zur Eingabe von Informationen in den folgenden Bildschirm aufgefordert: ●...
Seite 147
Eintrag (1 bis 3650) ist erforderlich. Die Standardeinstellung beträgt 5 Jahre. Zertifikatinformationen Auf dieser Seite können Sie Informationen zur Anforderung eines Zertifikats von einer Zertifizierungsstelle eingeben. Allgemeiner Name. (Erforderlich) Für HP Jetdirect-Druckserver müssen Sie den vollständig qualifizierten Domänennamen oder eine gültige IP-Adresse des Geräts angeben. Beispiele: ● Domänenname: meindrucker.meineabteilung.meinefirma.com ●...
Seite 148
Tabelle 4.12 Zertifikatskonfigurationsbildschirme (4 von 4) Zertifikat installieren, oder CA-Zertifikat installieren Mit dem Bildschirm Zertifikat installieren können Sie ein Jetdirect-Zertifikat installieren. Mit dem Bildschirm CA-Zertifikat installieren können Sie ein von einer vertrauenswürdigen Zertifizierungsstelle (CA) ausgestelltes Zertifikat installieren, das Sie bei der EAP-Authentifizierung verwenden. (Nur Vollversion-Druckserver) Installieren Sie ein mit PEM/Base64 (Privacy Enhanced Mail) verschlüsseltes Zertifikat.
Seite 149
Zugriffssteuerung Mit dieser Registerkarte können Sie die Zugriffskontrollliste (Access Control List, ACL) auf dem HP Jetdirect-Druckserver anzeigen. Eine Zugriffskontrollliste (oder Host-Zugriffsliste) gibt einzelne Host-Systeme oder Netzwerke von Host-Systemen an, denen der Zugriff auf den Druckserver und das angeschlossene Netzwerkgerät gewährt wird. Es können bis zu 10 Einträge in die Liste aufgenommen werden.
Seite 150
Beispiele. Beispieleinträge finden Sie in der folgenden Tabelle: IP-Adresse Maske Beschreibung 192.0.0.0 255.0.0.0 Lässt alle Hosts mit der Netzwerknummer 192 192.1.0.0 255.1.0.0 Lässt alle Hosts im Netzwerk 192, Subnet 1, 192.168.1.2 Lässt den Host mit der IP-Adresse 192.168.1.2 zu. Die Maske 255.255.255.255 wird angenommen, ist jedoch nicht erforderlich.
Seite 151
SNMP-V.3-Agenten. Eine Beschreibung der SNMP-Auswahl finden Sie in Tabelle 4.7. SNMP v3. HP Jetdirect-Druckserver der Vollversion enthalten einen SNMP V.3-Agenten (Simple Network Management Protocol, Version 3), der die SNMP-Sicherheit noch weiter erhöht. Der SNMP V.3-Agent verwendet ein benutzerbasiertes Sicherheitsmodell für SNMP V.3 (RFC 2574), das Funktionen zur...
Seite 152
Sie es mit einer beliebigen ordnungsgemäß konfigurierten SNMP-Verwaltungsanwendung aufrufen bzw. löschen. ACHTUNG Wenn Sie HP Web Jetadmin zur Verwaltung Ihrer Geräte verwenden, sollten Sie dieses Programm zur nahtlosen Konfiguration von SNMP V.3 und anderen Sicherheitseinstellungen auf dem Druckserver einsetzen.
Seite 153
Aktiviert bzw. deaktiviert vom Druckserver unterstützte aktivieren Geräteermittlungsprotokolle: SLP (Service Location Protocol). Wenn diese Option aktiviert (markiert) ist, sendet der HP Jetdirect-Druckserver SLP-Pakete, die von Systemanwendungen zur automatischen Ermittlung und Installation verwendet werden. Wenn diese Option deaktiviert (Markierung gelöscht) ist, werden keine SLP-Pakete gesendet.
Seite 154
Tabelle 4.13 Weitere Protokolle (2 von 2) Element Beschreibung Verwaltungsprotokolle Aktiviert bzw. deaktiviert den Zugriff und die Verwendung von aktivieren FTP durch Telnet zum Aktualisieren von Firmware auf dem Druckserver. Telnet und FTP sind nicht sichere Protokolle. Gerätekennwörter können abgefangen werden. Aktivieren oder deaktivieren Sie RCFG, ein IPX-Fernkonfigurationsprotokoll, das von älteren Verwaltungs-Tools zur Konfiguration von Novell...
Seite 155
Die unterstützten 802.1X- Authentifizierungsprotokolle und die zugehörige Konfiguration hängen vom Modell und der Firmwareversion des Druckservers ab. Eine Liste der verfügbaren Konfigurationseinstellungen finden Sie in Tabelle 4.14. Tabelle 4.14 802.1X-Konfigurationseinstellungen (1 von 2) Element Beschreibung Protokolle aktivieren Markieren Sie die unterstützten Protokolle, die in Ihrem Netzwerk für die 802.1X-Authentifizierung verwendet werden.
Protokollinformation Diese Seite bietet eine Liste verschiedener Netzwerkkonfigurationseinstellungen auf dem HP Jetdirect-Druckserver für jedes Protokoll. Mit diesen Listen können Sie Ihre gewünschten Einstellungen überprüfen. Konfigurationsseite Diese Seite bietet eine Ansicht der HP Jetdirect-Konfigurationsseite, die eine Übersicht der HP Jetdirect-Status- und -Konfigurationsinformationen enthält.
HP Web Jetadmin ist das herausragende Software-Tool zur Verwaltung von Netzwerkperipheriegeräten von HP. Ein Link zu HP Web Jetadmin wird nur angezeigt, wenn HP Web Jetadmin dieses Gerät anhand eines „Integrations-URLs“ erkannt hat. Daraufhin können Sie über HP Web Jetadmin für dieses und auch andere über HP Jetdirect angeschlossene Geräte in Ihrem...
Konfigurieren des LPD-Drucks Einführung Der HP Jetdirect-Druckserver enthält ein LPD-(Line Printer Daemon-)Server-Modul zur Unterstützung des LPD-Drucks. Dieses Kapitel beschreibt, wie der HP Jetdirect-Druckserver zur Verwendung mit unterschiedlichen Systemen konfiguriert wird, die LPD-Druck unterstützen. Die folgenden Anweisungen umfassen: ● LPD auf UNIX-Systemen Konfigurieren von Berkeley-gestützten (BSD)
Line Printer Daemon“ (LPD) ist eine Gruppe von Protokollen und ” Programmen in Verbindung mit Line-Printer-Spooler-Diensten, die auf verschiedenen TCP/IP-Systemen installiert werden können. Die Funktionen des HP Jetdirect-Druckservers unterstützen LPD auf folgenden, häufig verwendeten Systemen: ● Berkeley-gestützte (BSD) UNIX-Systeme ●...
Zahl ist (z. B. 0001E6123ABC). ● eine auf dem HP Jetdirect-Druckserver konfigurierte IP-Adresse LPD-Konfigurationsübersicht Um den HP Jetdirect-Druckserver für den LPD-Druck zu konfigurieren, sind folgende Schritte erforderlich: 1. Einrichten der IP-Parameter 2. Einrichten von Druckwarteschlangen 3. Drucken einer Testdatei Die folgenden Abschnitte beschreiben jeden Schritt ausführlich.
3, oder den eingebetteten Webserver, Kapitel eingerichtet werden). Wird ein anderer Warteschlangenname als oben angegeben verwendet, geht der HP Jetdirect-Druckserver davon aus, dass der Name raw 1 lautet. Schritt 3. Drucken einer Testdatei Drucken Sie eine Testdatei mithilfe der LPD-Befehle. Genaue Anweisungen dazu finden Sie im mit dem System gelieferten Informationsmaterial.
LPD auf UNIX-Systemen Konfigurieren von Druckwarteschlangen für BSD-basierte Systeme Fügen Sie der Datei /etc/printcap folgende Einträge hinzu: drucker_name|drucker_kurzname:\ :lp=:\ :rm=knoten_name:\ :rp=remote_drucker_name_argument:\ (dies muss text, raw, binps, auto oder benutzerdefiniert lauten) :lf=/usr/spool/LPD/fehler_protokoll:\ :sd=/usr/spool/LPD/drucker_name: wobei drucker_name den Drucker für den Benutzer angibt, knoten_name den Drucker im Netzwerk bezeichnet und remote_drucker_name_argument das Ziel der Druckwarteschlange darstellt.
:lf=/usr/spool/LPD/lj1_raw.log:\ :sd=/usr/spool/lpd/lj1_raw: Sollte Ihr Drucker ein automatisches Umschalten zwischen den Sprachen PostScript, PCL und HP-GL/2 nicht unterstützen, wählen Sie die Druckersprache über das Bedienfeld des Druckers (sofern vorhanden) aus, oder überlassen Sie der Anwendung die Auswahl der Druckersprache über in den Druckdaten eingebettete Befehle.
Seite 164
„text“-Dateien (ASCII) oder von „raw“-Dateien (PCL, PS oder andere Sprachen) verwenden. Bevor Sie das Programm SAM ausführen, wählen Sie eine IP-Adresse für den HP Jetdirect-Druckserver, und richten Sie diese auf dem HP-UX-System mit einem Eintrag in der Datei /etc/hosts ein.
Seite 165
Textdatei: lpr -Ptext1 textfile PCL-Datei: lpr -Praw1 pclfile.pcl PS-Datei: lpr -Praw1 psfile.ps HP-GL/2-Datei: lpr -Praw1 hpglfile.hpg Bei HP-UX-Systemen verwenden Sie lp -d statt lpr -P. 2. Um den Druckstatus zu erhalten, geben Sie an der UNIX-Eingabeaufforderung Folgendes ein: lpq -Pdrucker_name Dabei gibt drucker_name den zugewiesenen Drucker an.
LPD unter Windows NT/2000/Server 2003 Dieser Abschnitt beschreibt, wie Windows NT/2000-Netzwerke zur Verwendung der HP Jetdirect LPD (Line Printer Daemon)-Dienste konfiguriert werden. Das Verfahren besteht aus zwei Schritten: ● Installieren der TCP/IP-Software (sofern noch nicht geschehen) ● Konfigurieren eines LPD-Netzwerkdruckers Installieren der TCP/IP-Software Mit diesem Verfahren können Sie prüfen, ob auf Ihrem...
Seite 167
NT 4.0 – Klicken Sie auf Start, Einstellungen, ■ Systemsteuerung. Doppelklicken Sie danach auf die Option Netzwerk, um das Dialogfeld Netzwerk aufzurufen. Wenn das TCP/IP-Protokoll auf der Registerkarte Protokolle und „Microsoft TCP/IP-Druck“ auf der Registerkarte Dienste angezeigt wird, ist die erforderliche Software möglicherweise bereits installiert.
Seite 168
Wenn Sie einen Client konfigurieren, fragen Sie Ihren Netzwerkadministrator, ob Sie die automatische TCP/IP-Konfiguration aktivieren oder eine statische IP-Adresse, die Adresse des Standard-Gateways und die Subnet Mask in die entsprechenden Felder eingeben sollten. 4. Klicken Sie zum Beenden auf OK. 5.
Seite 169
Geben Sie den DNS-Namen oder die IP-Adresse des HP Jetdirect-Druckservers ein. b. Geben Sie als Namen des Druckers oder der Druckwarteschlange auf dem HP Jetdirect-Druckserver (in Kleinbuchstaben) raw, text, auto, binps oder den Namen einer benutzerdefinierten Druckwarteschlange ein (benutzerdefinierte Warteschlangen können über den...
Der HP Jetdirect-Druckserver behandelt Text-dateien als unformatierten Text oder ASCII-Dateien. Dateien im raw-Format sind in der Druckersprache PCL, PostScript oder HP-GL/2 formatiert. Wenn der Warteschlangentyp binps lautet, wird der PostScript-Interpreter angewiesen, den Druckauftrag als Binary PostScript-Daten zu interpretieren. 8. Vergewissern Sie sich, dass der Anschluss in der Liste Drucker hinzufügen (verfügbare Anschlüsse) ausgewählt ist,...
Windows-Druckerinstallationsprogramm im Ordner „Drucker“ eine Verbindung zu dem Drucker auf dem Windows-Server herstellen. LPD auf Windows XP-Systemen Dieser Abschnitt beschreibt, wie Windows XP-Netzwerke zur Verwendung der HP Jetdirect LPD (Line Printer Daemon)-Dienste konfiguriert werden. Das Verfahren besteht aus zwei Schritten: ●...
Geben Sie den DNS-Namen oder die IP-Adresse des HP Jetdirect-Druckservers ein. b. Geben Sie den Namen der Druckwarteschlange für den HP Jetdirect-Druckserver in Kleinbuchstaben ein (z. B.: raw, text, auto oder binps.) Klicken Sie auf OK. 6. Wählen Sie den Hersteller und das Druckermodell. (Klicken Sie ggf.
Jetdirect-Druckservers ein. 6. Geben Sie im Dialogfeld Name des Druckers auf dem Computer (in Kleinbuchstaben) den Namen der Druckwarteschlange für den HP Jetdirect-Druckserver ein (z. B.: raw, text, auto, binps oder eine benutzerdefinierte Druckwarteschlange). 7. Wählen Sie OK. 8. Wählen Sie Schließen und anschließend OK, um das Dialogfeld Eigenschaften zu schließen.
Zuweisen einer IP-Adresse Bevor Sie einen Drucker für LPR-Druck einrichten können, müssen Sie ihm oder dem Druckserver eine IP-Adresse zuweisen. Mit dem HP LaserJet-Dienstprogramm können Sie die IP-Adresse des Druckers wie folgt konfigurieren: 1. Doppelklicken Sie auf HP LaserJet-Dienstprogramm im HP LaserJet-Ordner.
Seite 175
Der Standardname ist die IP-Adresse des Druckers, und die Standardadresse ist der Desktop. 11. Beenden Sie das Programm. Aktuelle Informationen zur Verwendung der HP Jetdirect LPD-Dienste von Mac OS-Systemen aus finden Sie unter dem Suchbegriff „LPR printing“ auf der Website der technischen Informationsbibliothek von Apple Computer unter folgender Adresse: http://til.info.apple.com.
Verwendung des FTP-Protokolls Druckdateien von einem Client-System zu einem über HP Jetdirect angeschlossenen Drucker gesendet werden. In einer FTP-Drucksitzung stellt der Client eine Verbindung zu dem HP Jetdirect FTP-Server her, der daraufhin die Druckdatei an den Drucker sendet. Der HP Jetdirect FTP-Server kann über ein Konfigurationsprogramm, wie z.
Dateien drucken Der HP Jetdirect FTP-Server überträgt Druckdateien zum Drucker, interpretiert diese jedoch nicht. Damit die Druckdateien richtig ausgedruckt werden, müssen sie in einer vom Drucker erkannten Sprache (wie z. B. PostScript, PCL oder unformatierter Text) vorliegen. Bei formatierten Druckjobs müssen Sie daher zuerst von der Anwendung aus über einen Treiber für den...
Seite 178
Steuerverbindung zum FTP-Server auf dem HP Jetdirect-Druckserver her. Über FTP-Steuerverbindungen werden Befehle zwischen dem Client und dem FTP-Server ausgetauscht. Der HP Jetdirect-Druckserver unterstützt bis zu vier Steuerverbindungen (oder FTP-Sitzungen) gleichzeitig. Wird die Anzahl der zulässigen Verbindungen überschritten, weist eine Meldung darauf hin, dass der Dienst nicht verfügbar ist.
Seite 179
Geben Sie zum Start einer FTP-Sitzung folgenden Befehl in eine MS-DOS- oder UNIX-Befehlszeile ein: ftp <IP-Adresse> wobei <IP-Adresse> die gültige IP-Adresse bzw. der gültige für den HP Jetdirect-Druckserver konfigurierte Knotenname ist. Siehe Abbildung 6.1 Abbildung 6.1 Beispiel einer FTP-Anmeldung Wurde eine erfolgreiche Verbindung hergestellt, erscheint eine Bereitschaftsmeldung.
Seite 180
Datenverbindung geschlossen ist. Befehle Tabelle 6.1 gibt einen Überblick über die für den Benutzer während einer FTP-Sitzung verfügbaren Befehle. Tabelle 6.1 Benutzerbefehle für den HP Jetdirect-FTP-Server (1 von 2) Befehl Beschreibung user <Benutzername> gibt einen Benutzer an. Jeder <Benutzername>...
Seite 181
Tabelle 6.1 Benutzerbefehle für den HP Jetdirect-FTP-Server (2 von 2) Befehl Beschreibung Drücken Sie zum Abbruch der FTP-Dienstbefehle und der Ctrl C Datenübertragung gleichzeitig die Tastaturtasten Strg und C. Die Datenverbindung wird geschlossen. Dieser Befehl hängt vom Client-System ab (rhelp für UNIX rhelp und remotehelp für Windows NT/2000/Server 2003) und...
HP Color LaserJet 4500” ftp> cd port1 250 Changed directory to “/PORT1” ftp> pwd 257 “/PORT1” is current directory. “HP Color LaserJet 4500” ftp> bin 200 Type set to I. Using binary mode to transfer files. ftp> put d:\atlas\temp\ftp_test.ps 200 PORT command successful.
Unberechtigte beitragen kann, kann der Zugriff durch unberechtigte Personen nicht völlig ausgeschlossen werden. Wenn Sie besondere Ansprüche an die Sicherheit haben, wenden Sie sich an HP Consulting. Tabelle 7.1 bietet einen zusammenfassenden Überblick über die grundlegenden Sicherheitsfunktionen der HP Jetdirect-Druckserver.
Seite 184
Die Protokolle können über Telnet, eingebettete Webserver oder HP Web Jetadmin aktiviert oder deaktiviert werden. IP-Administrator-Kennwort ● Wird von Telnet, HP Web Jetadmin und dem eingebetteten Webserver zur Steuerung des Zugriffs auf die HP Jetdirect-Konfigurationsparameter verwendet. ● Es können bis zu 16 alphanumerische Zeichen verwendet werden.
Seite 185
Tabelle 7.1 Übersicht über die Sicherheitsfunktionen von HP Jetdirect (2 von 3) IP-Zugriffskontrollliste ● Gibt bis zu 10 Hostsysteme oder Netzwerke von Hostsystemen an, denen der Zugriff auf den HP Jetdirect-Druckserver und das daran angeschlossene Netzwerkgerät erlaubt ist. ● Der Zugriff wird in der Regel auf Hostsysteme begrenzt, die in der Liste aufgeführt sind.
Seite 186
Konfigurationsparameter des internen HP Jetdirect-Druckservers verhindert. In vielen Fällen kann diese Sperre über Verwaltungsanwendungen von entfernten Standorten eingestellt werden (wie z. B. HP Web Jetadmin). In der Dokumentation Ihres Druckers finden Sie Hinweise darauf, ob Ihr Drucker eine Bedienfeldsperre unterstützt.
Über Sicherheitsfunktionen Der Zugriff auf die HP Jetdirect-Konfigurationsparameter kann über die kombinierte Verwendung der verfügbaren Sicherheitsfunktionen kontrolliert werden. Unter Tabelle 7.2 finden Sie Beispiele zu den unterschiedlichen Einstellungen und den damit zusammenhängenden Ebenen der Zugriffskontrolle. Tabelle 7.2 Einstellungen für die Zugriffskontrolle...
Seite 188
Tabelle 7.2 Einstellungen für die Zugriffskontrolle Einstellungen Ebene der Zugriffskontrolle ● Nicht verwendete Protokolle Hoch deaktiviert Hohe Sicherheit für nicht vertrauenswürdige, professionell verwaltete Umgebungen. ● HTTPS-Zugriff aktiviert mithilfe von Zertifikaten, Der Zugriff wird in der Regel auf authentifizierte die von vertrauenswürdigen Hosts begrenzt, die in der Zugriffskontrollliste Stellen ausgestellt wurden aufgeführt sind.
Fehlerbehebung am HP Jetdirect-Druckserver Einführung Dieses Kapitel erläutert die Diagnose und Behebung von Problemen, die eventuell beim HP Jetdirect-Druckserver auftreten können. Ein Flussdiagramm leitet Sie zu den geeigneten Verfahren zur Behebung folgender Probleme: ● Druckerprobleme ● Probleme beim Installieren und Anschließen der HP Jetdirect-Hardware ●...
Zurücksetzen auf werkseitige Standardeinstellungen Die Parameter auf dem HP Jetdirect-Druckserver (z. B. die IP-Adresse) können wie folgt auf ihre werkseitigen Standardeinstellungen zurückgesetzt werden: ACHTUNG Bei HP Jetdirect Wireless-Druckservern kann das Zurücksetzen auf die werkseitigen Einstellungen bewirken, dass die Verbindung zu Ihrem Netzwerk unterbrochen wird.
Seite 191
Einstellungen zurückgesetzten Werte zugewiesen wurden, eine Jetdirect-Konfigurationsseite. ● Externe HP Jetdirect-Druckserver Setzen Sie den externen HP Jetdirect-Druckserver zurück, indem Sie die Taste Test am Druckserver gedrückt halten, während Sie das Netzkabel anschließen. Durch einen Kaltstart wird die Verbindung Ihrer Netzwerksysteme mit dem Drucker möglicherweise unterbrochen.
Konfigurationsseite Siehe Kapitel 9 die Meldung „E/A-Karte bereit” NEIN angezeigt? Kommuniziert der Drucker mit Siehe Vorgang 4 dem Netzwerk? NEIN Wenn das Problem weiterhin besteht, lesen Sie die Netzwerkdokumentation. Abbildung 8.1 Beurteilung des Problems Fehlerbehebung am HP Jetdirect-Druckserver 192 DEWW...
3. Ist die Bedienfeldanzeige des Druckers leer (gilt nur für Drucker mit Anzeige)? Vergewissern Sie sich, dass der Drucker eingeschaltet ist. ■ Vergewissern Sie sich, dass der HP Jetdirect-Druckserver ■ richtig installiert ist. Vergewissern Sie sich, dass der Drucker nicht im ■...
Vorgang 2: Drucken einer HP Jetdirect-Konfigurationsseite Die HP Jetdirect-Konfigurationsseite ist ein wichtiges Werkzeug zur Fehlerbehebung. Die Informationen auf dieser Seite geben Auskunft über den Status des Netzwerks und des HP Jetdirect-Druckservers. Wenn eine Netzwerkkonfigurationsseite gedruckt werden kann, ist das ein Hinweis darauf, dass der Drucker richtig funktioniert.
Sie einen anderen. Schalten Sie den Drucker aus, entfernen Sie den ■ HP Jetdirect-Druckserver, und schalten Sie den Drucker wieder ein. Falls die Fehlermeldung nach Entfernung des Druckservers nicht mehr angezeigt wird, ist der Fehler vermutlich auf den Druckserver zurückzuführen. In diesem Fall muss der Druckserver ersetzt werden.
Seite 196
3. Erscheint der Fehler 40 FEHLER in der Bedienfeldanzeige? Der HP Jetdirect-Druckserver hat eine Unterbrechung in der Datenkommunikation entdeckt. Wenn ein solcher Fehler auftritt, wird der Drucker offline geschaltet. Eine Unterbrechung der Kommunikation kann von einer Unterbrechung der Netzwerkverbindung oder einem Server-Ausfall herrühren.
Netzwerkeinstellungen ordnungsgemäß konfiguriert wurden. 2. Sind die Netzwerkkabel richtig angeschlossen? Prüfen Sie, ob der Drucker am richtigen HP Jetdirect-Druckserveranschluss und mit dem richtigen Kabel an das Netzwerk angeschlossen ist. Prüfen Sie jede Kabelverbindung, um sicherzustellen, dass sie fest sitzt und am richtigen Platz ist.
Seite 198
7. Falls andere Benutzer drucken können, verwenden Sie dasselbe Netzwerkbetriebssystem? Überprüfen Sie, ob das Netzwerkbetriebssystem auf Ihrem System richtig eingerichtet ist. 8. Ist das Protokoll auf dem HP Jetdirect-Druckserver aktiviert? Überprüfen Sie den Status der Netzwerkprotokolle auf der Jetdirect-Konfigurationsseite. Unter Kapitel 9 finden Sie eine Beschreibung der Informationen auf der Konfigurationsseite.
Seite 199
Sie die Eingabetaste. Die Daten sollten auf dem Drucker gedruckt werden (u. U. ist ein manueller Seitenvorschub erforderlich). 12. Erscheint der Drucker in HP Web Jetadmin oder einer anderen Verwaltungsanwendung? Prüfen Sie die Netzwerk- und HP Jetdirect-Einstellungen auf ■...
● Der HP Jetdirect-Druckserver ist eingeschaltet und betriebsbereit (drucken Sie eine HP Jetdirect-Konfigurationsseite). ● Sie befinden sich in Reichweite des HP Jetdirect-Druckservers. ● Es sind insgesamt weniger als sechs Geräte an das Ad-Hoc-Netzwerk (mit SSID „hpsetup“) angeschlossen. ● Es befindet sich kein Zugangspunkt in der Nähe, der mit dem SSID „hpsetup“...
Mein konfigurierter Kanal stimmt nicht mit der Konfigurationsseite überein (Nur Ad-hoc-Modus) Mit den HP-Konfigurations-Tools können Sie Kanal 10 oder 11 (Standard) auf dem HP Jetdirect-Wireless-Druckserver auswählen. Dieser Kanal wird vom Druckserver nur zum Senden seines Netzwerknamens (SSID) verwendet, falls kein vorhandenes Wireless-Netzwerk ermittelt und keine Verbindung hergestellt werden kann.
Der HP Jetdirect-Assistent zur Installation eines Netzwerkdruckers kann nicht verwendet werden Der Assistent (Windows) wird zur Konfiguration des HP Jetdirect-Wireless-Druckservers mit den Einstellungen für die Wireless-Netzwerkverbindung für den Zugriff auf Ihr Netzwerk verwendet. Wenn Sie den Assistenten nicht aktivieren können, verwenden Sie andere Konfigurations-Tools.
Seite 203
Firmware-Aktualisierungen für den HP ew2400 müssen über eine Kabelverbindung durchgeführt werden. Wie bei anderen HP Jetdirect-Druckservern können Firmware-Aktualisierungen mit Tools wie HP Download Manager (Windows), HP Web Jetadmin oder FTP (File Transfer Protocol) heruntergeladen werden. Wenn beim Firmware-Download auf einem HP Jetdirect-Wireless-Druckserver ein Fehler auftritt, starten Sie den Vorgang erneut und versuchen es noch einmal.
Linux-Systeme) wobei drucker_name der Name des Druckers und test_datei eine wie im :rp-Tag der Datei „printcap“ definierte, für den Drucker geeignete Datei ist (ASCII, PCL, PostScript, HP-GL/2 oder Text). 6. Wenn die Testdatei nicht ausgedruckt wird, führen Sie Folgendes aus: Prüfen Sie die Printcap-Einträge.
Seite 205
:lf=/usr/spool/lpd/ERRORLOG:\ :sd=/usr/spool/lpd/lj1_raw: 8. Prüfen Sie, ob der Drucker zum Ausdrucken des angegebenen Testdatei-Typs eingerichtet ist: PCL, PS, HP-GL/2 oder ASCII. 9. Prüfen Sie, ob der Drucker ausgeschaltet war oder seine LAN-Verbindung während eines Druckjobs unterbrochen wurde. LPD-Warteschlangen werden manchmal deaktiviert oder senden keine Daten mehr, wenn der Drucker ausgeschaltet ist oder die LAN-Verbindung unterbrochen wird, während der...
Jetdirect-Konfigurationsseite ist abhängig: vom Druckermodell ■ vom HP Jetdirect-Modell und der Firmware-Version ■ Für HP Enhanced E/A-Drucker mit installiertem HP Jetdirect EIO-Druckserver wird bei jedem Ausdruck einer Drucker-Konfigurationsseite automatisch auch eine Jetdirect-Konfigurationsseite gedruckt. Weitere Anweisungen dazu finden Sie im Druckerhandbuch.
Format der Konfigurationsseite Die Darstellung einer typischen Jetdirect-Konfigurationsseite finden Sie unter Abbildung 9.1. Welche Konfigurationsseitendaten angezeigt werden, hängt vom verwendeten Druckserver ab. Abbildung 9.1Typische Jetdirect-Konfigurationsseite HP Jetdirect-Konfigurationsseite 207 DEWW...
Seite 208
Sicherheits- Zeigt den aktuellen Konfigurationsstatus sowie die aktuellen einstellungen: Zugriffssicherheitsparameter an. Siehe Tabelle 9.4. Netzwerkstatistik (Nur verkabelte HP Jetdirect-Druckserver) Enthält die aktuellen Werte für verschiedene Netzwerkparameter, die vom HP Jetdirect-Druckserver überwacht werden. Siehe Tabelle 9.5. TCP/IP Liefert den aktuellen Status und die aktuellen Parameterwerte für TCP/IP-Netzwerkprotokolle.
Beschreibung STATUS: Aktueller Status des HP Jetdirect-Druckservers. E/A-KARTE BEREIT oder BEREIT: Der HP Jetdirect-Druckserver hat eine Verbindung zu dem Netzwerk hergestellt und ist zum Datenempfang bereit. E/A-KARTE W. INITIALISIERT oder INITIALISIERUNG: Der HP Jetdirect-Druckserver initialisiert die Netzwerkprotokolle. Weitere Informationen finden Sie in der Statuszeile für jedes Protokoll auf der Konfigurationsseite.
Seite 210
HP Jetdirect-Konfiguration (2 von 2) Meldung Beschreibung PORT-AUSWAHL: (Nur Ethernet) Gibt den Anschluss am HP Jetdirect-Druckserver an, der zur Verwendung ermittelt wurde: KEINER: Der Druckserver ist nicht mit dem Netzwerk verbunden. RJ-45: Der RJ-45-Netzwerkanschluss ist angeschlossen. Die lokal verwaltete Adresse (LAA) legt die...
USB-Druckereinstellungen Dieser Abschnitt behandelt ausschließlich externe HP Jetdirect-Druckserver mit USB-Druckerverbindungen. Die USB-Informationen auf der HP Jetdirect-Konfigurationsseite sind in Tabelle 9.2 beschrieben. Einige Informationen für Nicht-HP-Geräte sind möglicherweise nicht verfügbar. Tabelle 9.2 USB-Einstellungen Meldung Beschreibung Gerätename Der vom Hersteller angegebene Name des angeschlossenen USB-Druckers.
SSID WIRD GESUCHT: Der Druckserver sucht auf allen Kanälen nach Geräten mit der angegebenen SSID. Prüfen Sie die angegebene SSID, oder überprüfen Sie den Status des Zugangspunkts (Infrastrukturmodus) oder der anderen Wireless-Geräte. Der Druckserver sucht weiter nach der angegebenen SSID. HP Jetdirect-Konfigurationsseite 212 DEWW...
Seite 213
Netzwerknamen (SSID) aufweisen. Infrastrukturmodus: Die MAC-Adresse oder der MAC-Name des Zugangspunkts, mit dem der Jetdirect Wireless-Druckserver verbunden ist. Ad-hoc-Modus: Eine Zufallszahl oder ein Zufallsname, die bzw. der vom Initiator des Ad-hoc-Netzwerks generiert wird. HP Jetdirect-Konfigurationsseite 213 DEWW...
Seite 214
40/64-Bit-WEP-Chiffrierschlüssel wurde mit 5 alphanumerischen ASCII-Zeichen oder 10 Hexadezimalziffern konfiguriert. 128-Bit-WEP: Ein benutzerdefinierter statischer 104/128-Bit-WEP-Chiffrierschlüssel wurde mit 13 alphanumerischen ASCII-Zeichen oder 26 Hexadezimalziffern konfiguriert. Dynamisch: Es werden dynamische WPA-Verschlüsselungsprotokolle verwendet. Keine: Es wurden keine Chiffrierschlüssel konfiguriert. HP Jetdirect-Konfigurationsseite 214 DEWW...
Administratorkennwort: Gibt an, ob ein IP-Administratorkennwort für den Druckserver konfiguriert wurde. Dieses Kennwort wird auch von Telnet, dem eingebetteten Webserver und HP Web Jetadmin zur Steuerung des Zugriffs auf die Konfigurationsparameter des Druckservers verwendet. Es können bis zu 16 alphanumerische Zeichen verwendet werden, wobei die Groß- und Kleinschreibung beachtet...
Seite 216
Gibt an, ob ein SNMP-Set-Community-Name für den Community-Name: HP Jetdirect-Druckserver konfiguriert wurde. Ein SNMP-Set-Community-Name ist ein Kennwort für den Schreibzugriff auf SNMP-Kontrollfunktionen (SNMP-SetRequests) auf dem HP Jetdirect-Druckserver. Nicht angegeben: Es wurde kein SNMP-Set-Community-Name festgelegt. Angegeben: Ein benutzerspezifischer SNMP-Set-Community-Name wurde eingerichtet.
Seite 217
Sicherheitseinstellungen: (3 von 3) Meldung Beschreibung Zugriffsliste: Gibt an, ob auf dem HP Jetdirect-Druckserver eine Kontrollliste für den Hostzugriff konfiguriert wurde. Eine Kontrollliste für den Hostzugriff bezeichnet die IP-Adresse einzelner Systeme bzw. des IP-Systemnetzwerks mit Zugriffsrechten für den Druckserver und den Drucker selbst.
Seite 218
Druckserver adressierte Pakete mit ein. Diese Zahl schließt an andere Knoten adressierte Pakete nicht mit ein. RX PAKETE AN Zahl der speziell an den HP Jetdirect-Druckserver 1 ADR.: adressierten Rahmen. Rundsendungen und mehrfach adressierte Pakete sind hierbei nicht mit eingeschlossen.
Seite 219
TCP/IP-Konfigurationsinformationen (1 von 4) Meldung Beschreibung STATUS: Aktueller TCP-Status. BEREIT: Gibt an, dass der HP Jetdirect-Druckserver zum Datenempfang über TCP/IP bereit ist. DEAKTIVIERT: Gibt an, dass TCP/IP manuell deaktiviert wurde. INITIAL.: Gibt an, dass der Druckserver nach dem BOOTP-Server sucht oder versucht, die Konfigurationsdatei über TFTP abzurufen.
Seite 220
DHCP-Server und eine TFTP-Konfigurationsdatei. RARP: Automatische Konfiguration über das Reverse Address Resolution Protocol. BENUTZR ANGEGEB.: Manuelle Konfiguration über Telnet, das Bedienfeld des Druckers, HP Web Jetadmin, einen eingebetteten Webserver oder mithilfe einer anderen Methode. STANDARD-IP: Die Standard-IP-Adresse wurde zugewiesen. Diese Adresse ist in Ihrem Netzwerk möglicherweise nicht gültig.
Seite 221
BOOTP-Antwort vom Host keine Datei angegeben wurde. DOMÄNENNAME: Der DNS-Name (Domain Name System) bezeichnet die Domäne, in der sich der HP Jetdirect-Druckserver befindet (z. B. support.company.com). Der qualifizierte DNS-Name (z. B. drucker1.support.company.com) ist unvollständig, da der Name des Host-Druckers nicht enthalten ist.
Seite 222
Meldung Beschreibung WEB JETADMIN-URL: Wird der HP Jetdirect-Druckserver von HP Web Jetadmin im Netzwerk gefunden, wird der URL des für den HP Web Jetadmin-Dienst verwendeten Hostsystems angezeigt. Der URL ist auf zwei Zeilen beschränkt und wird ggf. abgekürzt. NICHT ANGEGEBEN: Gibt an, dass der URL des Web Jetadmin-Hostsystems nicht erkannt werden konnte oder nicht konfiguriert wurde.
Seite 223
IPX/SPX-Konfigurationsdaten (1 von 2) Meldung Beschreibung STATUS: Gibt den aktuellen IPX/SPX-Protokollstatus an. BEREIT: Gibt an, dass der HP Jetdirect-Druckserver zum Datenempfang über IPX/SPX bereit ist. DEAKTIVIERT: Gibt an, dass IPX/SPX manuell deaktiviert wurde. INITIALISIERUNG: Gibt an, dass der Druckserver die Adresse oder den Namen des Knotens notiert.
Seite 224
NETZWERK Die erste Spalte enthält die Netzwerknummer, die dem Protokoll-Rahmentyp zur Kommunikation zwischen einem XXXXXX XXXXXX Server und dem HP Jetdirect-Druckserver zugeordnet ist. XXXXXX UNBEKANNT: Bedeutet, dass der XXXXXX HP Jetdirect-Druckserver immer noch versucht festzustellen, welche Netzwerknummer zu verwenden ist.
Novell NetWare-Konfigurationsdaten (1 von 2) Meldung Beschreibung STATUS: Gibt den aktuellen Novell NetWare-Konfigurationsstatus an. BEREIT: Gibt an, dass der HP Jetdirect-Druckserver zum Datenempfang bereit ist. DEAKTIVIERT: Gibt an, dass IPX/SPX manuell deaktiviert wurde. INITIALISIERUNG: Gibt an, dass der Druckserver die Adresse oder den Namen des Knotens registriert.
Seite 226
NICHT ANGEGEB. oder leer: Es wurde kein NetWare-Server konfiguriert. WARTESCHL-ABFRA (Auftrags-Abfrageintervall) Bezeichnet die Zeit (in GEINTERVALL Sekunden), die der HP Jetdirect-Druckserver wartet, bevor er die Warteschlange auf Aufträge untersucht. Die Standardeinstellung beträgt 2 Sekunden. SAP-INTERVALL: Bezeichnet die Zeit (in Sekunden), die der HP Jetdirect-Druckserver zwischen SAP-Rundsendungen (Service Advertising Protocol) auf dem Netzwerk wartet.
Seite 227
AppleTalk-Konfigurationsinformationen Meldung Beschreibung STATUS: Gibt den aktuellen AppleTalk-Konfigurationsstatus an. BEREIT: Gibt an, dass der HP Jetdirect-Druckserver zum Datenempfang bereit ist. DEAKTIVIERT: Bedeutet, dass AppleTalk manuell deaktiviert wurde. INITIALISIERUNG: Gibt an, dass der Druckserver die Adresse oder den Namen des Knotens registriert.
Seite 228
DLC/LLC-Konfigurationsinformationen Meldung Beschreibung STATUS: Gibt den aktuellen DLC/LLC-Protokollstatus an. BEREIT: Gibt an, dass der HP Jetdirect-Druckserver zum Datenempfang bereit ist. DEAKTIVIERT: Bedeutet, dass DLC/LLC manuell deaktiviert wurde. INITIALISIERUNG: Gibt an, dass der Druckserver die Adresse oder den Namen des Knotens registriert.
Sollte die Meldung immer noch angezeigt werden, ersetzen Sie den HP Jetdirect-Druckserver. 03 LAN-FEHLER: EXT. Der HP Jetdirect-Druckserver ist nicht richtig mit dem SCHLEIFENTEST Netzwerk verbunden oder fehlerhaft. Vergewissern Sie sich, dass der HP Jetdirect-Druckserver richtig mit dem Netzwerk verbunden ist.
Seite 230
Sollte die Meldung immer noch angezeigt werden, ersetzen Sie den HP Jetdirect-Druckserver. Einzelheiten zum Austauschen des HP Jetdirect-Druckservers finden Sie im Hardware-Installationshandbuch für den Druckserver. 09 SSID WIRD GESUCHT (802.11 Wireless) Der Druckserver sucht auf allen Kanälen nach Geräten mit der angegebenen SSID...
Seite 231
Prüfen Sie das Netzwerkkabel, und vergewissern Sie sich, dass der Konzentrator/das Hub einen Linkbeat aussendet. 13 NETZWERK Starten Sie den HP Jetdirect-Druckserver neu, oder NEUKONFIG-NEUSTART schalten Sie ihn aus und wieder ein, um neue Konfigurationswerte zu aktivieren.
Seite 232
Druckserver oder Dateiserver verwendeten Namen entspricht. Überprüfen Sie außerdem, ob alle Kabel und Router ordnungsgemäß funktionieren. 18 KENNWORTFEHLER Der HP Jetdirect-Druckserver hat festgestellt, dass das Kennwort für das NetWare-Druckserver-Objekt falsch ist. Verwenden Sie ein NetWare-Dienstprogramm (z. B. PCONSOLE) zum Löschen des Kennworts für das Druckserver-Objekt.
Seite 233
Druckserver-Objekt. Erstellen Sie das Druckserver-Objekt mithilfe des Installationsprogramms, eines NetWare-Dienstprogramms (z. B. PCONSOLE) oder eines anderen Dienstprogramms. Wenn der HP Jetdirect-Druckserver für mehrere Dateiserver konfiguriert ist, wird die Fehlermeldung nur dann auf der Konfigurationsseite angezeigt, wenn keiner der Dateiserver erfolgreich angeschlossen wurde.
Seite 234
Tabelle 9.11 Fehlermeldungen (6 von 13) Fehlercode und -meldung Beschreibung 20 ANMELDUNG NICHT Beim Versuch des HP Jetdirect-Druckservers, sich beim MÖGLICH Dateiserver anzumelden, ist ein Fehler aufgetreten. Die Ursache kann darin bestehen, dass im Dateiserver kein Druckserver-Objekt existiert oder eine Sicherheitsprüfung den Druckserver vom Anmelden...
Seite 235
EMPF. erteilte. Dies kann auf ein Druckserver- oder Software-Problem hindeuten. 28 KEINE PUFFER Der HP Jetdirect-Druckserver war nicht in der Lage, VERFÜGBAR einen Puffer in seinem internen Speicher zuzuweisen. Dies deutet darauf hin, dass alle Puffer aufgrund hohen Rundsendungsaufkommens belegt sind bzw. ein großer Teil des Netzwerkverkehrs zum Druckserver geleitet wird.
Seite 236
Tabelle 9.11 Fehlermeldungen (8 von 13) Fehlercode und -meldung Beschreibung 29 NETZNR.-ERKENNU Der HP Jetdirect-Druckserver hat über 3 Minuten lang NG NICHT MÖGLICH versucht, das im Netzwerk benutzte NetWare-Protokoll zu bestimmen. Vergewissern Sie sich, dass alle Dateiserver und Router ordnungsgemäß arbeiten.
Seite 237
Kein übereinstimmender Druckserver-Objektname. PBLIC-KEY-FEHLER Der Public Key des Druckservers kann nicht gelesen werden. Überprüfen Sie die Objektnamen. Vergewissern Sie sich, dass der dem HP Jetdirect-Druckserver zugewiesene Objektschlüssel ein Druckserver-Objekt und kein Druck- oder anderes Objekt ist. 3F KEINE NDS-SERV- Die NDS-Server-Adresse kann nicht gefunden bzw. es ADRERHALTEN kann nicht darauf zugegriffen werden.
Seite 238
Tabelle 9.11 Fehlermeldungen (10 von 13) Fehlercode und -meldung Beschreibung 42 UNGÜLTIGE Die für den HP Jetdirect-Druckserver (durch BOOTP) IP-ADRESSE bestimmte Standard-IP-Adresse ist zur Spezifizierung eines einzelnen Knotens nicht gültig. Gültige Einträge finden Sie in der Bootptab-Datei. 43 UNGÜLTIGE Die für den HP Jetdirect-Druckserver (durch BOOTP) TEILNETZMASKE bestimmte IP Subnet Mask ist keine gültige Subnet Mask.
Seite 239
Der lokale Druckserver stößt auf Inaktivitäts-Zeitlimits oder übermäßig häufige Neuübertragungsversuche. 51 ZU VIELE Die Gesamtzahl der Versuche, die Konfigurationsdatei TFTP-WIEDERHOL.VERS. über TFTP vom Host zum HP Jetdirect-Druckserver zu übertragen, hat den Grenzwert für Wiederholungen überschritten. 52 UNGÜLTIGE In der vom HP Jetdirect-Druckserver empfangenen BOOTP/DHCP-ANTWORT BOOTP- oder DHCP-Antwort wurde ein Fehler entdeckt.
Seite 240
N. AUSGEW. AppleTalk-Erweiterungen nicht. 59 FIRMW.UNVOLLST.- Meldung beim Herunterladen der Firmware. BITTE LADEN Die Firmware für den HP Jetdirect-Druckserver wird entweder gerade heruntergeladen, oder der Ladevorgang wurde nicht richtig abgeschlossen. 5A DRUCKER AUS-/ Meldung beim Herunterladen der Firmware. Das Laden EINSCHALTEN der Firmware ist abgeschlossen.
Seite 241
Druckserver Verwaltungs-Tools (wie den eingebetteten Webserver) unterstützen soll, die nicht die englische Sprache verwenden. F1 VERBINDUNG Der HP Jetdirect-Druckserver versucht, sich an den SVERSUCH ZU SERVER NetWare-Server anzuschließen. Diese Meldung ist normal. Warten Sie, bis entweder die Verbindung hergestellt ist oder eine andere Statusmeldung angezeigt wird.
Reihenfolge erreichen. Diese Aufgabe wird von übergeordneten Protokollen und Anwendungen übernommen, damit IP-Kommunikation auf effiziente Weise abgewickelt werden kann. Jeder Knoten und jedes Gerät, der bzw. das direkt mit dem Netzwerk kommuniziert, benötigt eine IP-Adresse. Das gilt auch für über HP Jetdirect verbundene Geräte. DEWW...
TCP-Protokoll (Transmission Control Protocol) Das TCP-Protokoll ist für die Aufteilung der Daten in Pakete verantwortlich und umgekehrt dafür, sie beim Empfang wieder zusammenzusetzen. Es stellt also einen zuverlässigen, verbindungsorientierten Übertragungsdienst zu einem anderen Knoten des Netzwerks dar. Wenn die Daten ihr Ziel erreichen, berechnet das TCP-Protokoll für jedes Paket eine Prüfsumme, um festzustellen, ob die Daten beschädigt wurden.
Seite 244
IP-Adresse: (Netzwerkteil) Netzwerkadressen werden von einer Organisation in Norfolk, Virginia, USA, mit dem Namen InterNIC verwaltet. InterNIC wurde von der National Science Foundation vertraglich zur Verwaltung der Internet-Adressen und -Domänen verpflichtet. Netzwerk-Adressen werden an Organisationen verteilt, die wiederum dafür verantwortlich sind, dass alle an das Netzwerk angeschlossenen Geräte oder Hosts richtig nummeriert sind.
Struktur und Klasse der IP-Adresse Eine IP-Adresse besteht aus 32 Informationsbits oder 4 Bytes und wird in 4 Abschnitte zu je 1 Byte unterteilt: xxx.xxx.xxx.xxx Um die Effizienz beim Routing zu erhöhen, werden Netzwerke in drei Klassen aufgeteilt, sodass das Routing einfach mit der Erkennung des führenden Informations bytes beginnen kann.
Druckservers automatisch heruntergeladen werden. Konfigurationsmethoden finden Sie unter Kapitel Wenn ein neuer HP Jetdirect-Druckserver nach dem Einschalten keine gültige IP-Adresse vom Netzwerk abrufen kann, weist er sich automatisch eine Standard-IP-Adresse zu. Die Standard-IP-Adresse hängt von der Art des Netzwerks ab, an das der Druckserver angeschlossen ist.
Subnets Wenn einer Organisation eine IP-Adresse für ein Netzwerk zugewiesen wird, wird dabei nicht berücksichtigt, ob an diesem Standort mehrere Netzwerke vorhanden sind oder nicht. Die Administratoren lokaler Netzwerke verwenden daher Subnets, um ein Netzwerk in verschiedene Subnets zu unterteilen. Die Aufspaltung eines Netzwerks in Subnets führt im Allgemeinen zu einer höheren Leistung und verbesserten Nutzung der begrenzten Netzwerkadressen.
Datagram Protocol) auf eingehende Meldungen überwacht. Diese Meldungen werden abhängig von ihrer Priorität und den Einstellungen von syslogd bearbeitet. Sie können den HP Jetdirect-Druckserver mit der IP-Adresse des Syslog-Servers konfigurieren. Wenn ein Syslog-Server konfiguriert wird, können der HP Jetdirect-Druckserver und angeschlossene Geräte über UDP Syslog-Meldungen senden.
Seite 249
Der Syslog-Server empfängt u.U. nicht alle Syslog-Ereignisse vom HP Jetdirect-Druckserver: ● UDP garantiert die Zustellung von Meldungen nicht. ● Der HP Jetdirect-Druckserver versucht, doppelte Meldungen zu löschen (zur Minimierung unnötigen Netzverkehrs). ● Das vom HP Jetdirect-Druckserver abgesetzte Meldungsvolumen ist konfigurierbar.
Seite 250
Typische Syslog-Meldungen in einer Protokolldatei sind unten aufgeführt: Oct 22 08:10:33 jd08 printer: error cleared Oct 22 15:06:07 jd04 printer: powered up Oct 22 15:07:56 jd04 printer: offline or intervention needed Oct 22 15:08:58 jd04 printer: error cleared Oct 24 17:52:27 jd37 printer: powered up Oct 24 18:28:13 jd37 printer: printer is disconnected Oct 24 18:37:46 jd07 printer: error cleared Oct 24 18:38:42 jd37 printer: powered up...
Bedienfeld des Druckers zugegriffen werden kann. Mit welchen Tasten das Menü vom Bedienfeld aus geöffnet werden kann, hängt vom jeweiligen Druckertyp ab. Nähere Informationen finden Sie im Handbuch des Druckers. Die internen HP Jetdirect-Druckserver unterstützen die folgenden Bedienfelder für Drucker: ● Klassisches Bedienfeld mit Auswahlschaltflächen für Menüs...
Seite 252
Tabelle B.1 Klassisches HP Jetdirect-Bedienfeldmenü (1 von 2) Menüelement Beschreibung NETZKONFIG= Bestimmt, ob Sie auf das Jetdirect-Menü zugreifen möchten. NEIN (Standard): HP Jetdirect-Menü umgehen. JA: HP Jetdirect-Menü aufrufen. Sie müssen diese Einstellung jedesmal ändern, wenn Sie auf das Menü zugreifen möchten.
Seite 253
Tabelle B.1 Klassisches HP Jetdirect-Bedienfeldmenü (2 von 2) Menüelement Beschreibung IPX/SPX-KFG= Gibt an, ob das IPX/SPX-Menü zur Einstellung von IPX/SPX-Parametern geöffnet werden soll. NEIN (Standard): IPX/SPX-Menüoptionen übergehen. JA: Zugriff auf IPX/SPX-Menüoptionen. Im IPX/SPX-Menü können Sie den im Netzwerk verwendeten Rahmentyp festlegen.
In grafischen Bedienfeldern können Sie mit einem Nummernblock sowie Navigationsschaltflächen direkt auf HP Jetdirect-Menüelemente zugreifen. Eine Beschreibung der Menüelemente und Optionen finden Sie in Tabelle B.2. Tabelle B.2 Grafisches HP Jetdirect-Bedienfeldmenü (1 von 5) Menüelement Optionen Beschreibung der Einstellungen TCP/IP AKTIVIEREN EIN: Aktiviert das TCP/IP-Protokoll...
Seite 255
Tabelle B.2 Grafisches HP Jetdirect-Bedienfeldmenü (2 von 5) Menüelement Optionen Beschreibung der Einstellungen DHCP-FREIGABE Dieses Menü wird angezeigt, wenn METHODE KONFIG. auf DHCP gesetzt ist und eine DHCP-Lease für den Druckserver existiert. ● NEIN (Standard): Die aktuelle DHCP-Lease wird gespeichert.
Seite 256
Tabelle B.2 Grafisches HP Jetdirect-Bedienfeldmenü (3 von 5) Menüelement Optionen Beschreibung der Einstellungen STANDARD-IP Gibt die zu verwendende IP-Adresse an, wenn der Druckserver während einer erzwungenen TCP/IP-Neukonfiguration (z. B. bei der manuellen Konfiguration für BOOTP/DHCP) keine IP-Adresse vom Netzwerk abrufen kann.
Seite 257
Tabelle B.2 Grafisches HP Jetdirect-Bedienfeldmenü (4 von 5) Menüelement Optionen Beschreibung der Einstellungen RAHMENTYP Wählt die Rahmentypeinstellung für Ihr Netzwerk. AUTO (Standard): Legt den ersten Rahmentyp automatisch fest und lässt danach keinen anderen Rahmentyp zu. EN_8023, EN_II, EN_8022, EN_SNAP: Mögliche Rahmentypen für Ethernet-Netzwerke.
Seite 258
Tabelle B.2 Grafisches HP Jetdirect-Bedienfeldmenü (5 von 5) Menüelement Optionen Beschreibung der Einstellungen VERBIND.- Bestimmt die GESCHW. Netzwerkverbindungsgeschwindigkeit und den Kommunikationsmodus für den 10/100TX-Druckserver. Damit die Kommunikation ordnungsgemäß funktioniert, müssen die Jetdirect-Einstellungen mit denen des Netzwerks übereinstimmen. AUTO: (Standard) Der Druckserver passt...
