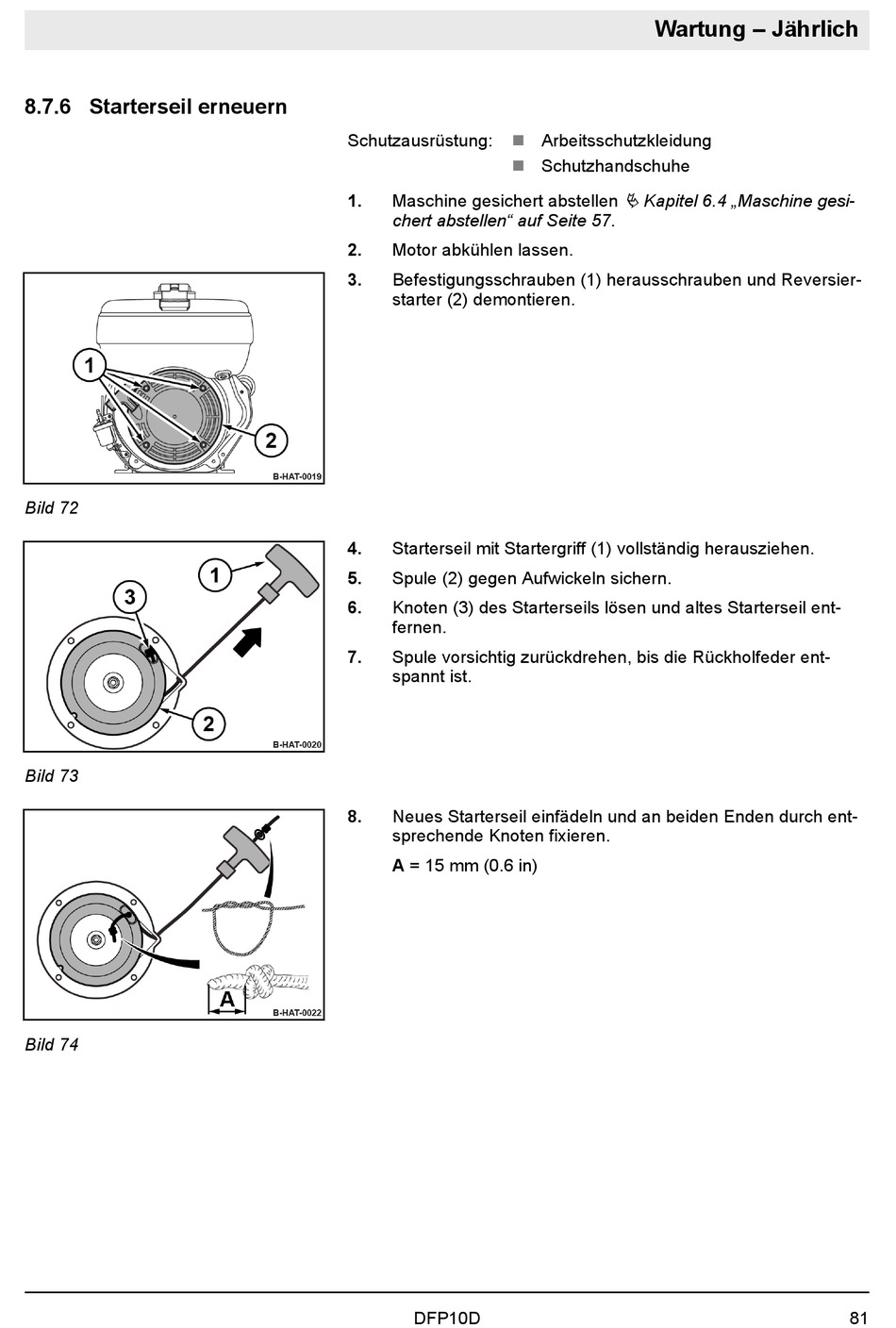

8.7.6 Starterseil erneuern
Bild 72
Bild 73
Bild 74
Schutzausrüstung:
n
n
1.
Maschine gesichert abstellen
chert abstellen" auf Seite 57.
2.
Motor abkühlen lassen.
3.
Befestigungsschrauben (1) herausschrauben und Reversier-
starter (2) demontieren.
4.
Starterseil mit Startergriff (1) vollständig herausziehen.
5.
Spule (2) gegen Aufwickeln sichern.
6.
Knoten (3) des Starterseils lösen und altes Starterseil ent-
fernen.
7.
Spule vorsichtig zurückdrehen, bis die Rückholfeder ent-
spannt ist.
8.
Neues Starterseil einfädeln und an beiden Enden durch ent-
sprechende Knoten fixieren.
A = 15 mm (0.6 in)
DFP10D
Wartung – Jährlich
Arbeitsschutzkleidung
Schutzhandschuhe
Ä Kapitel 6.4 „Maschine gesi-
81
