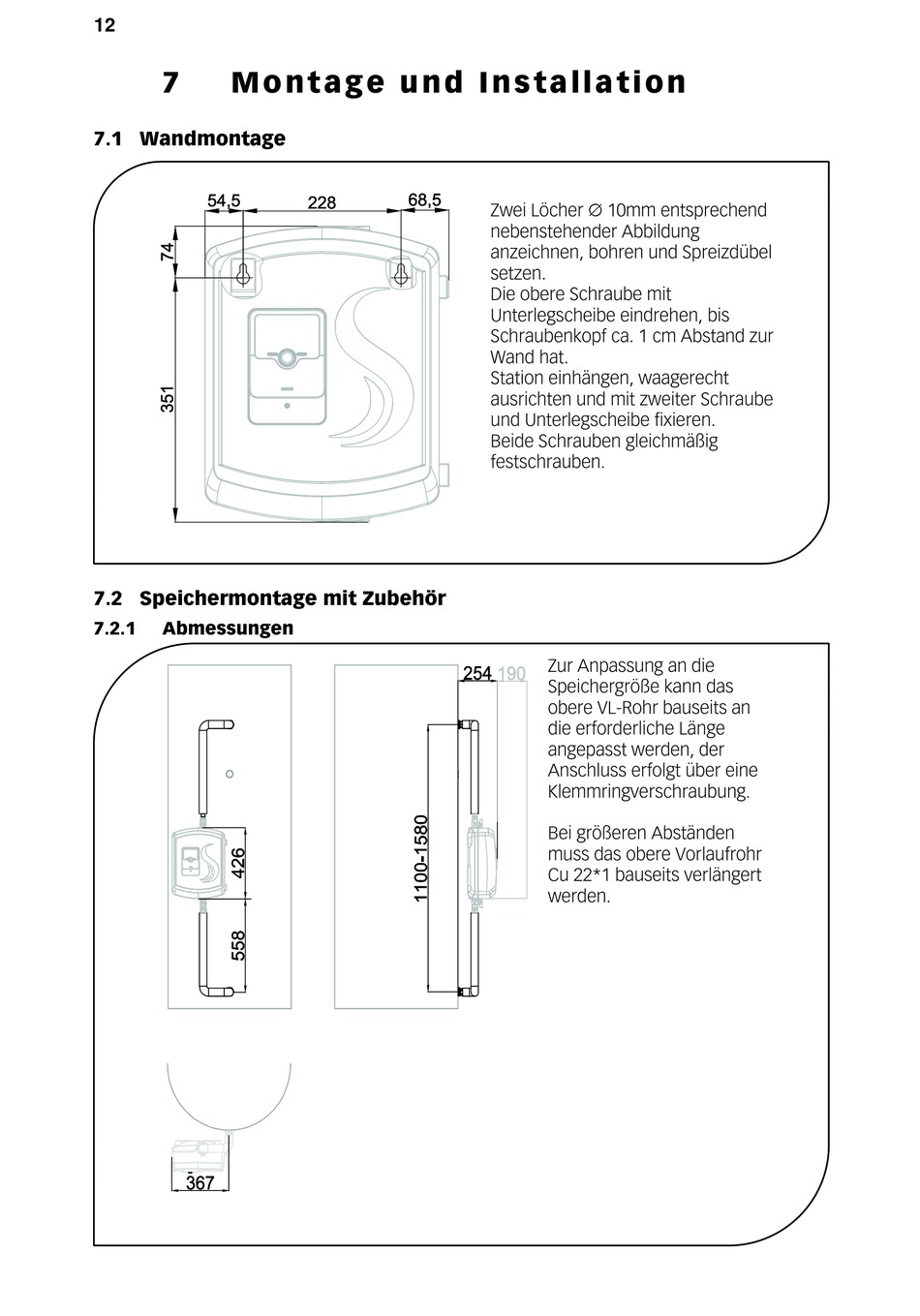

7 M o n t a g e u n d I n s t a l l a t i o n

7.1 Wandmontage

7.2 Speichermontage mit Zubehör
7.2.1

Abmessungen

Zwei Löcher  10mm entsprechend
nebenstehender Abbildung
anzeichnen, bohren und Spreizdübel
setzen.
Die obere Schraube mit
Unterlegscheibe eindrehen, bis
Schraubenkopf ca. 1 cm Abstand zur
Wand hat.
Station einhängen, waagerecht
ausrichten und mit zweiter Schraube
und Unterlegscheibe fixieren.
Beide Schrauben gleichmäßig
festschrauben.
Zur Anpassung an die
Speichergröße kann das
obere VL-Rohr bauseits an
die erforderliche Länge
angepasst werden, der
Anschluss erfolgt über eine
Klemmringverschraubung.
Bei größeren Abständen
muss das obere Vorlaufrohr
Cu 22*1 bauseits verlängert
werden.
