D
ESCRIPTION GENERALE
L'appareil ACG9064 est un détecteur électromagnétique conçu, étudié
et réalisé pour gérer deux spires magnétiques et délivrer un impulsion
de commande au passage d'un corps métallique d'une certaine taille
(véhicule, motocyclette, etc.) sur une même spire.
C
ARACTERISTIQUES TECHNIQUES
Alimentation
Consommation
Nb spires connectables
Nb canaux
Types de sortie
Sortie impulsive
Sortie présence
Portata contatti
Segnalazioni
Temperatura di funzionamento
Dimensioni / Peso
Champ de syntonie du détecteur
C
ARATERISTIQUES DE LA SPIRE MAGNETIQUE
La spire doit être constituée d'un fil de cuivre isolé d'au moins 0,5 mm
Pour relier la spire au détecteur, il est préférable d'utiliser des fils retors en cuivre
(au moins 20 torsions par mètre). Il est déconseillé d'effectuer des jonctions sur
les fils de la spire et du câble retors. Si cela s'avère indispensable, les jonctions
devraient être soudées et renfermées dans un boîtier de connexion étanche prévu
à cet effet, pour assurer le bon fonctionnement du détecteur. Si les fils utilisés
pour le câble retors sont très longs ou s'ils se trouvent à proximité d'autres câbles
électriques, il est conseillé de réaliser le blindage de ces fils. La mise à la terre du
blindage ne doit être effectuée qu'à l'extrémité du détecteur.
Sauf cas particuliers, les spires de détection doivent présenter une forme
rectangulaire. Lors de l'installation, les grands côtés doivent être disposés en angle
droit dans le sens de la marche du véhicule. La distance idéale entre ces côtés
est de 1 mètre. La longueur de la spire est déterminée en fonction de la largeur
de la chaussée que l'on veut surveiller. Il est conseillé que la spire se trouve à une
distance maximale de 300 mm par rapport à chaque extrémité de la chaussée. Les
spires qui présentent un périmètre supérieur à 10 m sont habituellement installées
en utilisant deux enroulements de fil, tandis que les spires dont le périmètre est
inférieur à 10 m nécessitent trois ou plus de trois enroulements.
Quant aux spires ayant un périmètre inférieur à 6 m, il est nécessaire d'utiliser
quatre enroulements.
Afin de limiter dérangements éventuels, il est conseillé de disposer des
spires adjacentes présentant tour à tour trois ou quatre enroulements de fil.

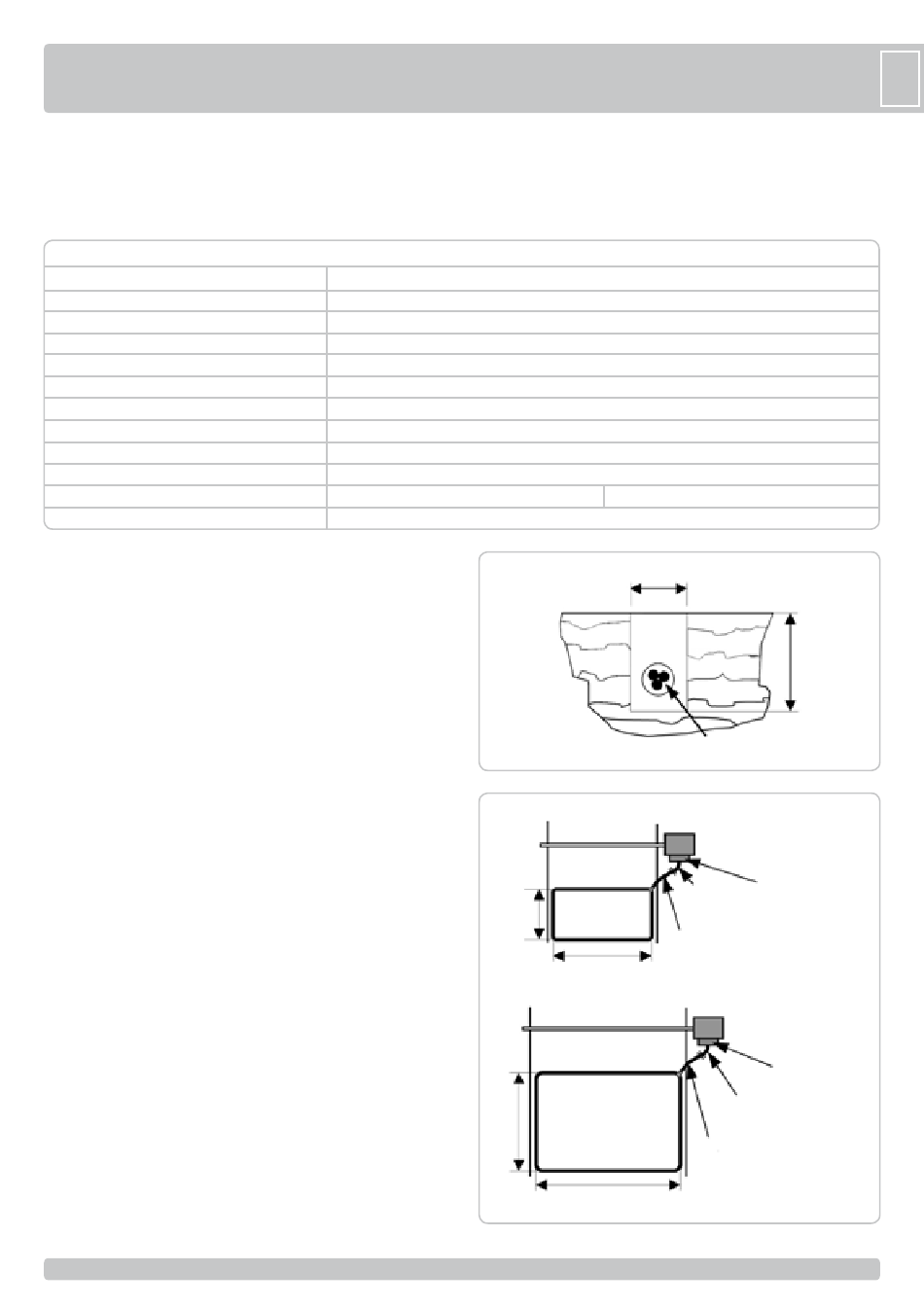

Tous les composants permanents de la spire doivent être fixés à la chaussée
(Fig. 1) en effectuant des rainures avec des outils de coupe pour la maçonnerie
ou similaires.
A l'intérieur des angles du circuit, il est nécessaire de pratiquer une coupe
transversale inclinée à 45°. Ceci permet de réduire le risque d'endommager le
câble de la spire à proximité des sommets des angles droits.
Largeur nominale de la rainure: 10 ÷ mm.
Profondeur nominale de la rainure: 30 ÷ 50 mm.
Pour placer la câble de liaison entre la spire et le détecteur, il est également
nécessaire de réaliser une autre rainure partant de l'un des angles du circuit
situés sur le périmètre de celui-ci et aboutissant à l'extrémité de la chaussée. Pour
obtenir la liaison continue de la spire au câble de raccordement, il suffit de prévoir
une extrémité assez longue pour arriver au détecteur avant de placer le câble dans
la rainure de la spire. Après avoir placé le nombre nécessaire d'enroulements de
fil dans la rainure sur le périmètre de la spire, acheminer de nouveau le fil vers
l'extrémité de la chaussée à travers la rainure du câble de raccordement.
La longueur maximale conseillée pour le câble de raccordement est
de 100 m. Etant donné que la sensibilité de la spire diminue au fur et à mesure
que la longueur du câble de raccordement augmente, il est conseillé de limiter le
plus possible la longueur de ce dernier.
Les spires sont fixées sur la chaussée au moyen d'un mélange «à prise rapide»
contenant de la résine époxy ou du mastic de bitume à chaud.
C
ARACTERISTIQUES
- Connexion des deux spires magnétiques
- Gestion simple des fonctions par commutateurs DIP
- 2 sorties à relais (contact N.O.)
- Fonctions programmables par commutateurs DIP "binary"
40 mA st.by - 95 mA max
Impulsionnelle et/ou présence
Relais - contact N.O. - impulsion sélectionnable de 0,2 à 1 seconde
Relais - contact N.O. - seulement en présence
Led présence alimentation - Led état de relevé spires - Led état spires défectueuses
80 x 79 x 40 / 110 gr
2 de section.
1 m
2 m
5
5
11/26 V ac/dc
2
2
0,5 A @ 230 V ac
-20/+55 °C
80 x 79 x 40 / 200 gr
15 - 1500 μH
10 ÷ 15 mm
spire
5 m
(conseillé)
Câble 2 x 0,5 mm
(conforme aux normes CEI 20-22 II)
2 m
Câble 2 x 0,5 mm
(conforme aux normes CEI 20-22 II)
3 m
F
30 ÷ 50 mm
1
Detecteur
2 , l = 15 m
2A
Detecteur
5 m
(conseillé)
2
, l = 15 m
2B
