ESCRIPCIÓN GENERAL
El aparato ACG9064 es un detector electromagnético ideado, proyectado
y fabricado para dirigir dos espiras magnéticas y proporcionar un impulso
de mando al paso de un cuerpo metálico de ciertas dimensiones
(vehículo, motocicleta, etc.) sobre la misma espira.
C
ARACTERÍSTICAS TÉCNICAS
Alimentación
Consumo
N. espiras conectables
N. salidas
Tipos de salida
Salida por impulsos
Salida presencia
Capacidad contactos
Señalizaciones
Temperatura de funcionamiento
Dimensiones / Peso
Campo de sintonía del detector
C
ARACTERÍSTICAS DE LA ESPIRA MAGNÉTICA
La espira ha de estar constituida por alambre de cobre aislado, cuya sección
mínima ha ser de 0,5 mm². Para la conexión de la espira al detector es mejor
que utilicen alambres retorcidos de cobre (al menos 20 torsiones por metro). No
es aconsejable llevar a cabo empalmes en los alambres de la espira y del cable
retorcido. Si lo anterior resultara indispensable habrían de soldarse y encerrarse
en una caja especialmente prevista, estanca, de conexión, con vistas a asegurar
el buen funcionamiento del detector. En el supuesto de que los alambres utilizados
para el cable retorcido sean muy largos o estén cerca de otros cables eléctricos
es mejor apantallar estos alambres. La puesta a tierra del apantallado ha de
efectuarse sólo en la extremidad del detector.
Con la excepción de situaciones especiales, las espiras de detección han de tener
forma rectangular. Durante el montaje, los lados más largos han de colocarse en
ángulo recto, en el sentido de la marcha del vehículo. La distancia ideal entre
estos lados es de 1 metro. La longitud de la espira se determina de acuerdo con
la anchura de la superficie de calzada que queremos controlar. Es aconsejable
que la espira se encuentre máximo a 300 mm con relación a cada extremidad
de la superficie de la carretera. Las espiras que tienen un perímetro superior
a 10 metros se montan comúnmente utilizando dos arrollamientos de alambre,
mientras que las espiras con perímetro inferior a 10 metros precisan de tres o
más arrollamientos.
Para las espiras con perímetro inferior a 6 metros se necesitan cuatro
arrollamientos.
Para limitar el efecto diafónico les aconsejamos que coloquen las espiras
adyacentes de tal forma que tengan de manera alterna tres so cuatro
arrollamientos de alambre.

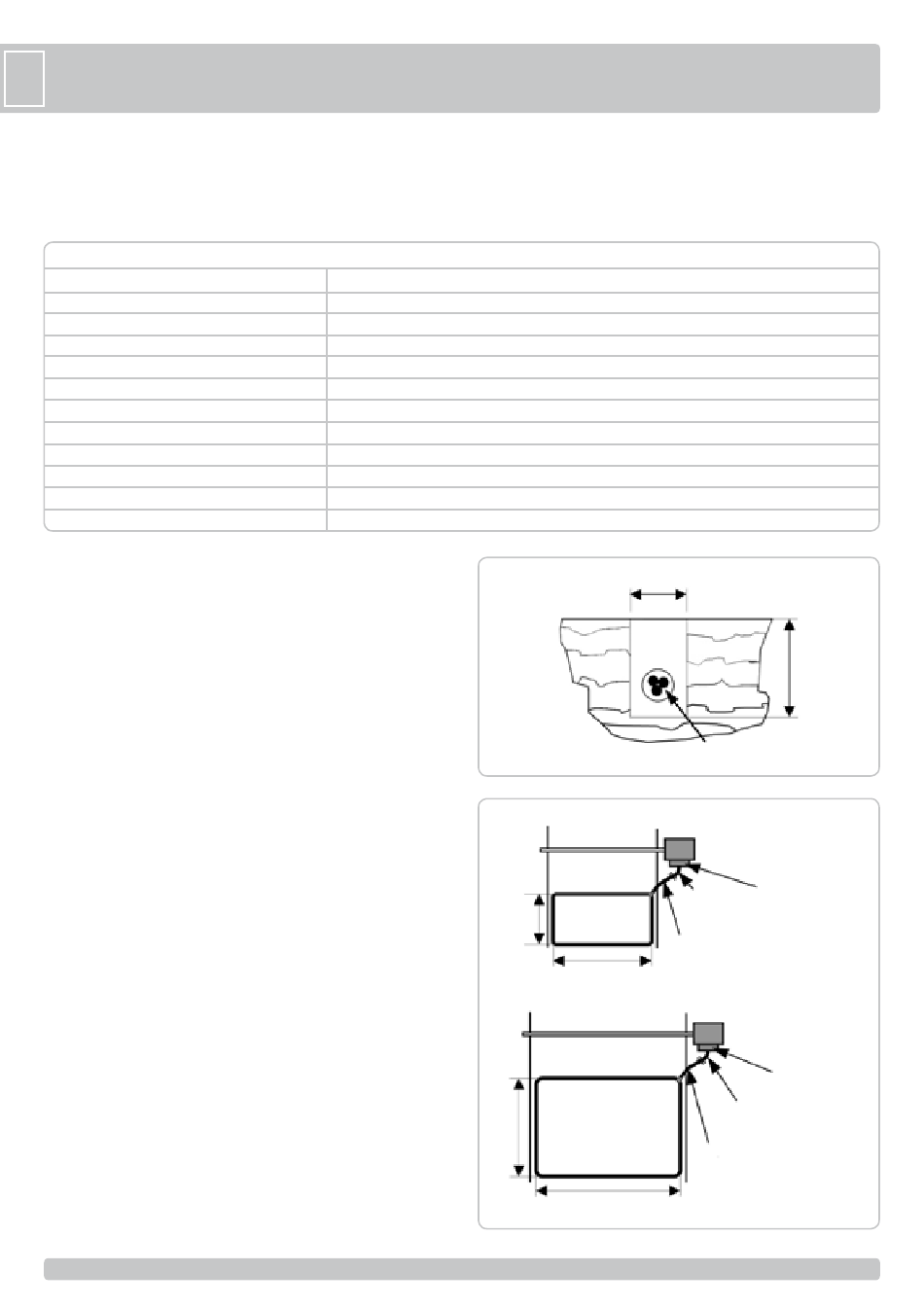

Todos los componentes de la espira han de sujetarse a la superficie de la calzada
(Fig. 1). A estos efectos realicen ranuras por medio de herramientas de corte para
mampostería o estructuras parecidas. En el interior de los ángulos del circuito es
preciso efectuar un corte transversal inclinado a 45°. Este corte permite reducir el
riesgo que el cable de la espira resulte dañado donde las cumbres de los ángulos
rectos.
Largo nominal de la ranura: 10 ÷ 15 mm.
Profundidad nominal de la ranura: 30 ÷ 50 mm.
Con vistas a alojar el cable de conexión entre la espira y el detector es menester
realizar otra ranura que empiece desde uno de los ángulos del circuito en el
perímetro del mismo y alcance hasta la extremidad de la superficie de la calzada.
Para obtener la conexión ininterrumpida de la espira con el cable de conexión
es suficiente cerciorarse de que una extremidad suficientemente larga pueda
alcanzar el detector antes de que el cable se coloque en la ranura de la espira.
Cuando el número necesario de arrollamientos de alambre se encuentre en la
ranura, a lo largo del perímetro de la espira, el alambre se dirige de nuevo hacia
la extremidad de la superficie de carretera por medio de la ranura del cable
de conexión.
Es aconsejable para el cable de conexión tener una longitud máxima de 100
metros. La sensibilidad de la espira se reduce de manera proporcional al aumentar
C
ARACTERÍSTICAS
- Conexión de dos espiras magnéticas
- Simple gestión de las funciones mediante conmutador DIP
- 2 salidas de relé (contacto N.A.)
- Funciones programables mediante conmutador DIP binarias
Relè - contacto N.O. - impulso seleccionable de 0,2 a 1 segundo
Relè - contacto N.O. - solo en presencia
Led presencia de alimentación - Led estado de detección espiras - Led estado espiras defectuosas
1 m
2 m
14
14
11/26 V ac/dc
40 mA st.by - 95 mA max
2
2
Impulsiva y/o presencia
0,5 A @ 230 V ac
-20/+55 °C
80 x 79 x 40 / 110 gr
15 - 1500 μH
10 ÷ 15 mm
espira
5 m
(aconsejado)
Cable 2 x 0,5 mm
(conforme a la normas CEI 20-22 II)
2 m
Cable 2 x 0,5 mm
(conforme a la normas CEI 20-22 II)
3 m
30 ÷ 50 mm
1
Detector
2
, l = 15 m
2A
Detector
5 m
(aconsejado)
2 , l = 15 m
2B
