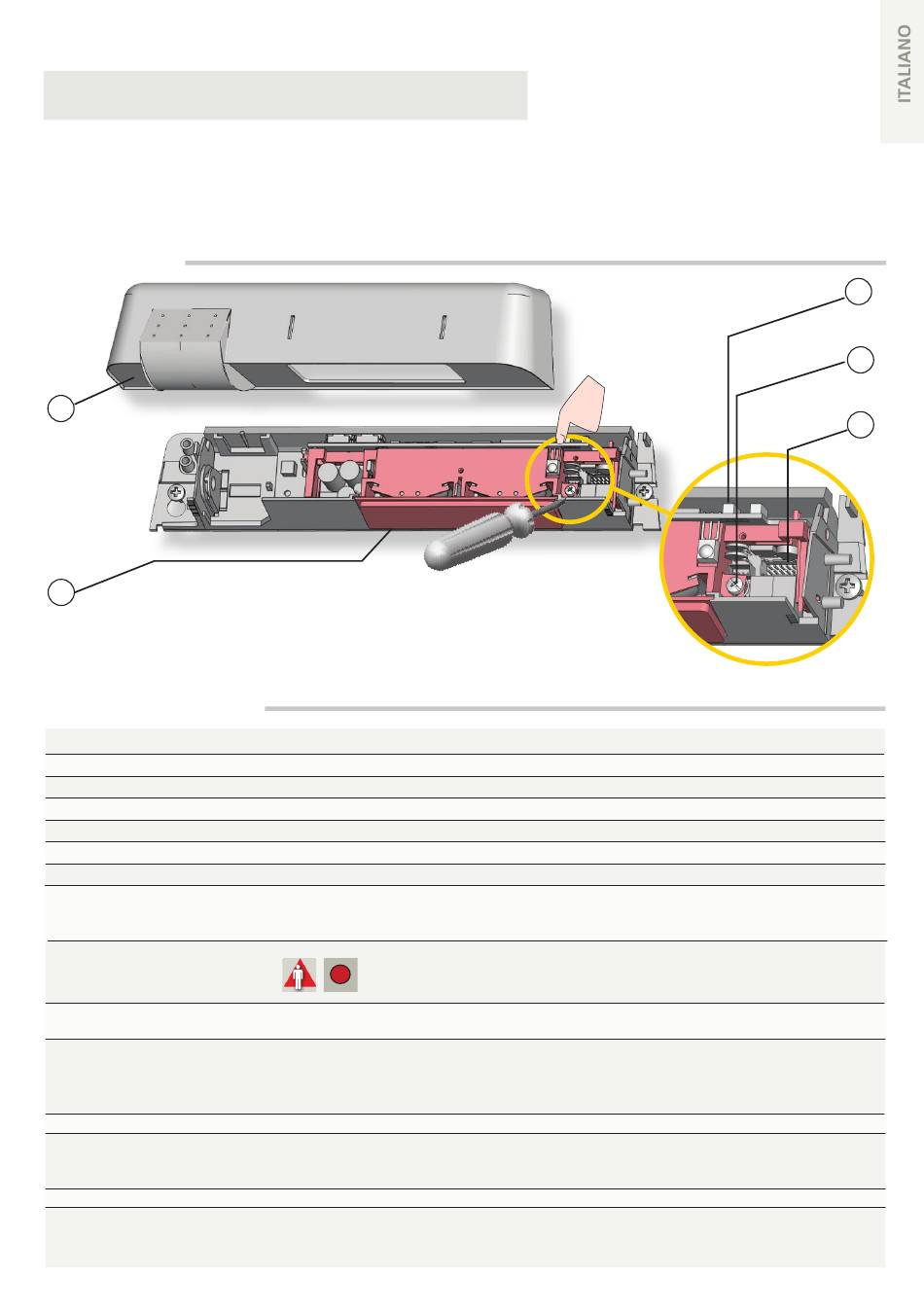

DESCRIZIONE
2
1
1. prisma infrarosso
2. calotta
SPECIFICHE TECNICHE
Alimentazione:
Consumo:
Altezza di montaggio:
Sensibilità dell'entrata monitoraggio:
Gamma di temperatura:
Grado di protezione:
Durata di vita stimata:
Certificazione:
Modo di rilevazione:
Tecnologia:
Angolo:
Uscita:
Tempo di mantenimento:
Tempo di risposta del
monitoraggio richiesto:
Tutt'altro utilizzo del rilevatore al di lá della funzione
descritta non puó essere garantito dal costruttore.
Il produttore non sarà ritenuto responsabile d'installazioni
non corrette o di regolazioni inappropriate del rilevatore.
(2 m)
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
< 3 W
Da 1,8 m a 4 m (< 3 m secondo la DIN 18650)
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
Da -25 °C a +55 °C
IP54
5 anni
EMC 2004/108/CE; MD 2006/42/CE
EN ISO 13849-1:2008 Performance Level «c» CAT 2; EN 12978
(a condizione che il sistema di controllo effettui il monitoraggio del rilevatore almeno una volta per ogni ciclo porta)
LED
ROSSO
Presenza
Tempo di risposta standard: <128 ms
Infrarosso attivo con analisi di sfondo
Diametro dello spot: 0,1 m (standard)
Numero di spot: 24 o 12 per tenda
Numero di tende: 2
Da -4 ° a +4 ° (regolabile)
Relè allo stato solido (senza potenziale, senza polarità)
Corrente max. d'uscita: 100 mA
Potere d'interruzione max.: 42 V AC/DC
Da 0,3 sec. a 1 sec. (non regolabile)
Standard: < 15 ms (max. 25 ms)
SLIDER radar
Rilevatore di sicurezza
per porte scorrevoli
3. pulsanti
4. vite di regolazione per
tende infrarosso
5. connettore principale
(max.500 ms)
Le specifiche tecniche possono essere modificate senza preavviso.
ACG9459
(da far funzionare solo con unità di
alimentazione compatibili con le normative SELV)
Misurato in condizioni ottimali.
