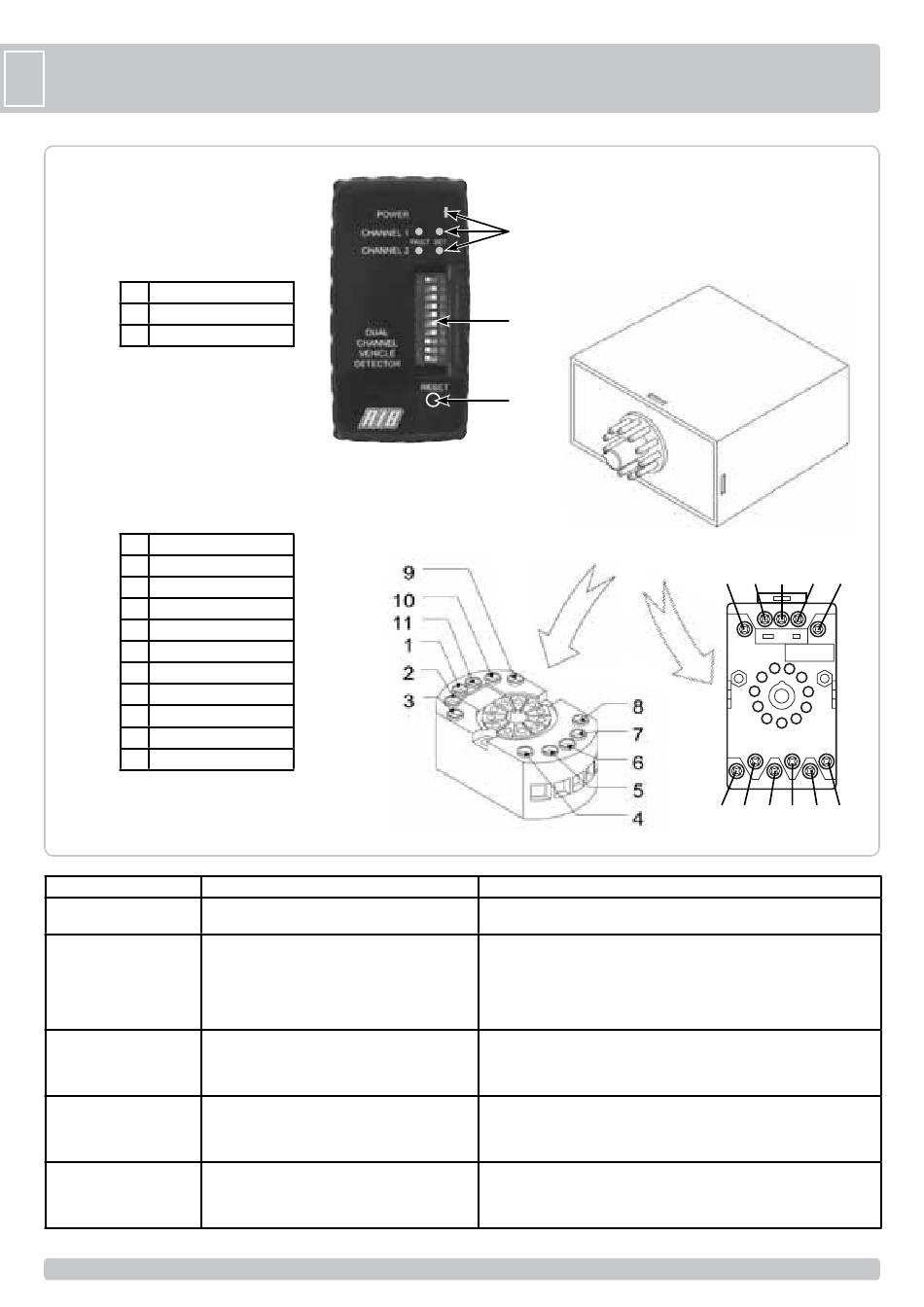

RIB ACG9064 Handbuch Seite 16

E
S
A RESET
B DIP-SWITCH
C LED
1 + 11/26 V ac/dc
2 - 11/26 V ac/dc
3
4
5
6
7 N.O. CANAL 2 (N.C.)
8 COM. CANAL 2
9
10 N.O. CANAL 1 (N.C.)
11 COM. CANAL 1
SÍNTOMA
El LED POWER no se
enciende.
El LED DE DETECCIÓN
parpadea de modo
irregular.
El LED DE DETECCIÓN
permanece encendido.
El LED de ESPIRA
DEFECTUOSA parpadea.
El LED de ESPIRA
DEFECTUOSA está
encendido de modo
permanente.
ESPIRA 1
ESPIRA 1
ESPIRA 2
ESPIRA 2
TIERRA
CAUSA POSIBLE
No hay tensión de alimentación en entrada.
Puede haber una conexión inestable en la espira
o en el alimentador de la espira.
El detector podría experimentar una interferencia
con la espira de un detector adyacente.
Espira defectuosa o cable de alimentación fijado
incorrectamente.
La espira se mueve en el terreno.
La inductancia de la espira es muy pequeña o la
espira está en corto circuito.
La inductancia de la espira es muy grande o la
espira está en circuito abierto.
C
B
A
Controlar que la alimentación esté correctamente conectada al detector
(terminales 1 y 2).
Controlar todas las conexiones.
Ajustar las terminales con tornillo.
Controlar los cables rotos.
Intentar cambiar las frecuencias con el interruptor de frecuencia. Colocar
el detector con la espira más grande a baja frecuencia y el relevador con
la espira más pequeña a alta frecuencia.
Verificar el cableado.
Ajustar las terminales con tornillo
Verificar la presencia de cables aplastados o plegados.
Verificar la presencia de grietas en el pavimento, próximas a la espira.
Controlar que no haya corto circuitos sobre el cableado de alimentación
de la espira.
Si no hay corto circuito, la inductancia es muy pequeña: se deben añadir
más vueltas de cable a la espira.
Controlar que haya continuidad eléctrica sobre la espira. Esto se puede
efectuar midiendo con un multímetro la gama Ohm (<5Ω).
Si la inductancia de la espira es muy grande, intente reducir el número de
vueltas del cable.
16
16
2 1 6 11 10
4 3 5 7 8 9
SOLUCIÓN
4
