Der einzuhaltende Mindestabstand zwischen zwei eventuell angrenzenden Windungen
beträgt 2 Meter.
N.B.: Das Vorhandensein einer Eisenverstärkung unter der Straßendecke reduziert die
induktive Wirkung und somit die Empfindlichkeit des Windungs-Detektorsystems. Der
optimale Abstand zwischen dem Windungskabel und der Stahlverstärkung beträgt 150
mm.
Für einen optimalen Betrieb des Systems ist er ratsam, zu verwenden Windungen
RIB.
Die Abbildungen 2A und 2B stellen Beispiele des Anschlußes dieser Windungen
dar zum Detektor.
F
UNKTIONSWEISE
RESET- UND JUSTIER-TASTE
Beim einmaligen Drücken erlaubt die Taste die Initialisierung der Vorrichtung mit den
erfassten Parametern.
N.B. Es ist daher wichtig, dass sich während der Reset-Operationen keine metallischen
Körper diskreter Abmessungen in der Nähe die unterirdischen Windungen befinden.
Die RESET-Taste muss jedesmal dann gedrückt werden, wenn die Position einer oder
mehrerer Dip-Switches geändert worden ist..
ERFASSUNGS-LED (Abb. 4)
- ROTE LED FÜR PRÄSENZ SPEISUNG
Diese LED leuchtet immer in Gegenwart der Speisung.
- ROTE LED STATUS-ERKENNUNG DER WINDUNG KANAL 1
Diese LED leuchtet, wenn ein Fahrzeug über der Windung oder die Windung defekt
ist. Diese LED kann auch verwendet werden, um die Häufigkeit der Windung zu
bestimmen. Über Wiederherstellung (Reset), zählen Sie die Nummernzahl, dass die
LED blinkt. Multiplizieren Sie diese Zahl für 10KHz. Zum Beispiel, wenn die LED 6 mal
blinkt, dann die Frequenz der Windung zwischen 60kHz und 70kHz.
- ROTE LED STATUS WINDUNG DEFEKT KANAL 1
Diese LED leuchtet, wenn die Windung offenen Stromkreis oder Kurzschluss ist und
wird verwendet, um eine visuelle Anzeige eines defekten Windung geben.
- ROTE LED STATUS-ERKENNUNG DER WINDUNG KANAL 2
Diese LED leuchtet, wenn ein Fahrzeug über der Windung oder die Windung defekt
ist. Diese LED kann auch verwendet werden, um die Häufigkeit der Windung zu
bestimmen. Über Wiederherstellung (Reset), zählen Sie die Nummernzahl, dass die
LED blinkt. Multiplizieren Sie diese Zahl für 10KHz. Zum Beispiel, wenn die LED 6 mal
blinkt, dann die Frequenz der Windung zwischen 60kHz und 70kHz.
- ROTE LED STATUS WINDUNG DEFEKT KANAL 2
Diese LED leuchtet, wenn die Windung offenen Stromkreis oder Kurzschluss ist und
wird verwendet, um eine visuelle Anzeige eines defekten Windung geben.
INBETRIEBSETZUNG
- Stellen Sie die Abschlüsse des Undecal Sockels unter Befolgen der Angaben in Abb. 4
her und stecken Sie den Detektor anschließend so wie in der Abbildung gezeigt ein.
- Stellen Sie die Frequenz mit Hilfe der Dip-Switch 6 gemäß den Angaben in die TABELLE
1 ein. Die Änderung der Frequenz dient vor allem zur Vermeidung von Interferenzen
zwischen den beiden in der Nähe zueinander installierten Schleifendetektoren (2-3
m Abstand). Für den Fall einer Installation in der Nähe zueinander sind daher
verschiedene Frequenzen einzustellen. Dabei gilt als Regel, dass der Detektor, der mit
der Windung größerer Abmessungen und höherer Windungszahl auf eine niedrigere
Frequenz eingestellt wird und umgekehrt. In den meisten Fällen empfehlt sich die
Einstellung der Frequenz auf NIEDRIGEN Wert (DIP 6 ON).
- Stellen Sie die Empfindlichkeit mit Hilfe der Dip-Switches 7-8-9 wie in TABELLE
1 gezeigt ein. Die Einstellung der Empfindlichkeit erlaubt es, die Erfassung von
Metallkörpern geringerer Abmessungen wie Fährräder oder Motorräder zu unterbinden.
- Verwenden Sie den Sensor für den einheitlichen Impulsantrieb
Stellen Sie DIP 2 auf OFF und DIP 3 auf ON, um einen Impulsantrieb zu Ausgang 2 zu
Engagement der Windung 2 bekommen.
Stellen Sie DIP 4 auf OFF und DIP 5 auf ON, um einen Impulsantrieb zu Ausgang 1 zu
Engagement der Windung 1 bekommen.
Wenn DIP-Schalter 1 auf OFF ist, dauert die Zeit des Impuls 0,2 Sekunden; wenn DIP-
Schalter 1 auf ON steht, dauert die Zeit des Impuls 1 Sekunde.
- Verwenden Sie nur Fahrzeugs Anwesenheitssensor
Stellen Sie die DIP 2-3 auf OFF für Kanal 2 und die DIP 4-5 auf OFF für Kanal 1, die
entsprechende Ausgänge aktivieren dauerhaft, bis das Fahrzeug nicht entfernt wird .
Aktivieren DIP 10 auf ON, eine Verzögerung von 2 Sekunden aus den Ausgängen.
- Stellen Sie sicher, dass sich keine metallische Masse über der Windung befindet und
drücken Sie die RESET-Taste zur Durchführung der automatischen Justierung des
elektromagnetischen Detektors.
- Führen Sie mehrere Funktionsproben durch, indem Sie die zu erfassenden Objekte die
Windung passieren lassen. Verändern Sie gegebenenfalls die Empfindlichkeit mit Hilfe
der Dip-Switches 7-8-9.
N.B. Die Einstellung besonders hoher Empfindlichkeitswerte ist nicht erforderlich.
In den meisten Fällen empfehlt sich die Einstellung der Empfindlichkeit auf
NIEDRIGEN Wert (DIP 6 ON).
- Falls erforderlich, geben Sie die Funktion EMPFINDLICHKEIT VERSTÄRKER mit dem
DIP-Schalter 5. Diese Funktion dient zur Verstärkung der Empfindlichkeit, so dass der
Detektor-Kontakt auch dann aufrechterhalten werden kann, wenn sehr hohe Fahrzeuge
oder Zugmaschinen mit Anhänger die Durchfahrt passieren.

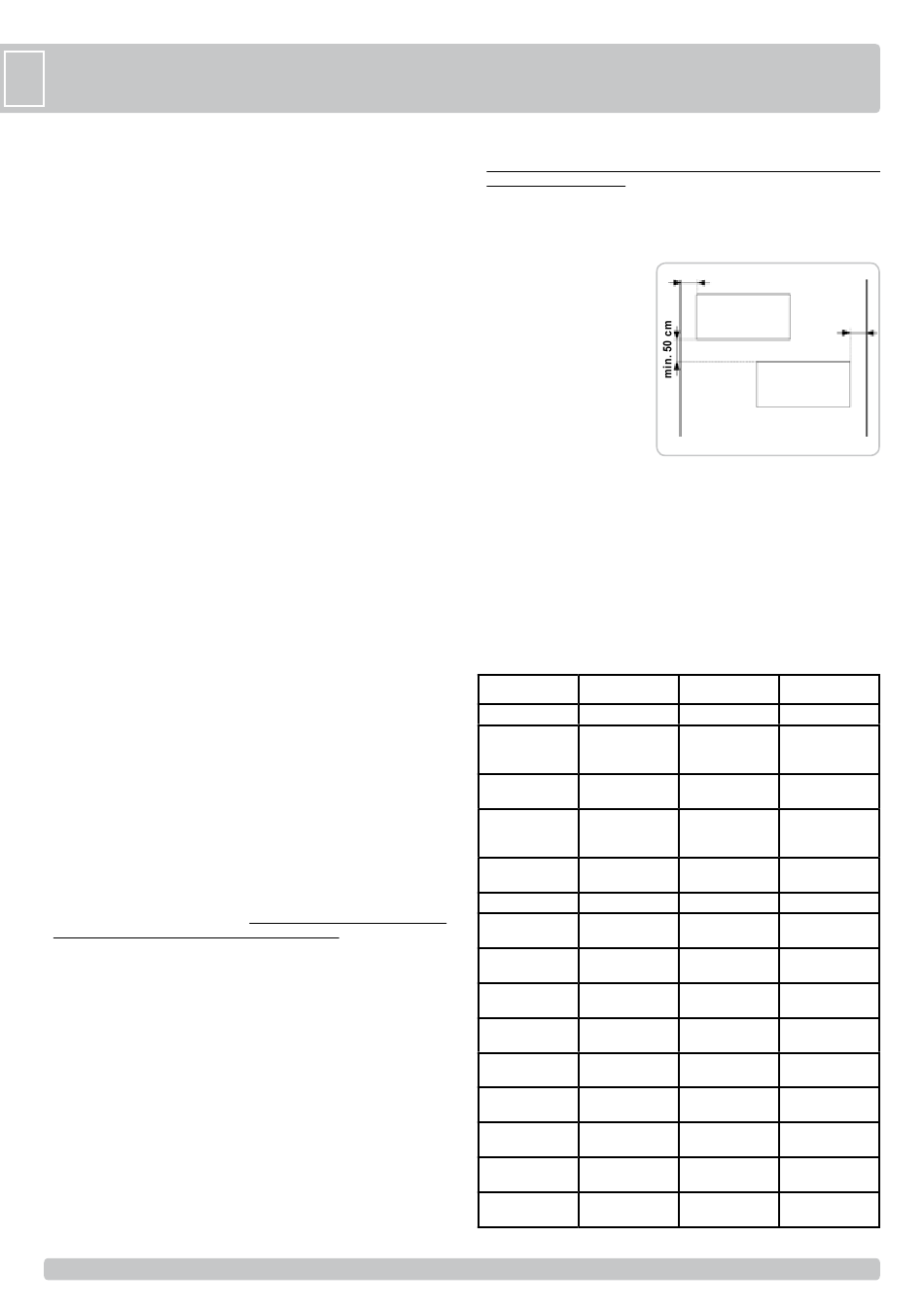

LOGIK VON DIREKTION
DIP 2-4-5 auf ON
Diese Funktion ermöglicht es Ihnen,
einen Impuls am Ausgang Kanal 1
haben, für ein Fahrzeug, das durch
die Windung 1 und Windung 2 später
übergibt.
DIP 2-3-4 auf ON
Diese Funktion ermöglicht es Ihnen,
einen Impuls am Ausgang Kanal 2
haben, für ein Fahrzeug, das durch
die Windung 2 und Windung 1 später
übergibt.
ANTRIEB ZU FREILASSUNG DER WINDUNG
DIP 2-3 auf ON => Sie haben einen Impulsausgang Kanal 2, wenn die Freigabe der
Windung 2.
DIP 4-5 auf ON => Sie haben einen Impulsausgang Kanal 1, wenn die Freigabe der
Windung 1.
DIP 10 auf ON => Es zu einer Verzögerung von 2 Sekunden Impulsausgänge werden.
Hinweis: Wir können den Kontaktszustand der Ausgänge von NO (in der Regel
offen) auf N.C. (in der Regel geschlossen) ändern, laufen die neuen Einstellungen,
müssen wir den Sensor öffnen, entfernen Sie die Elektronenkarte und handeln auf
der Brücken in der Nähe des Relais.
TABELLE 1
DIP SWITCH N° FUNKTION
1 IMPULSZEIT
IMPULS-
2 VERFAHREN
KANAL 2
ARBEITSWEISE
3
KANAL 2
IMPULS-
4 VERFAHREN
KANAL 1
ARBEITSWEISE
5
KANAL 1
6 FREQUENZ
SENSIBILITÄT
7-8-9
2% (NIEDER)
SENSIBILITÄT
7-8-9
1%
SENSIBILITÄT
7-8-9
0,5%
SENSIBILITÄT
7-8-9
0,2%
SENSIBILITÄT
7-8-9
0,1%
SENSIBILITÄT
7-8-9
0,05%
SENSIBILITÄT
7-8-9
0,01% (HOCH)
SENSIBILITÄT
7-8-9
0,02%
DIE ZEIT IN
10
AUSDEHNEN
12
12
30 cm
30 cm
Kanal 2
Kanal 1
LOGIK VON DIREKTION
ON OFF
1 Sekund 0,2 Sekunden
FREILASSUNG ENGAGEMENT
DER WINDUNG DER WINDUNG
IMPULSIV ANWESENHEIT
FREILASSUNG ENGAGEMENT
DER WINDUNG DER WINDUNG
IMPULSIV ANWESENHEIT
NIEDER HOCH
DIP 7-8-9 ON -
DIP 7-8 ON DIP 9 OFF
DIP 7-9 ON DIP 8 OFF
DIP 7 ON DIP 8-9 OFF
DIP 8-9 ON DIP 7 OFF
DIP 8 ON DIP 7-9 OFF
DIP 9 ON DIP 7-8 OFF
- DIP 7-8-9 OFF
2 Sekunden OFF
3
