RIB SLIDER radar ACG9459 Bedienungsanleitung
RIB SLIDER radar ACG9459 Bedienungsanleitung

RIB SLIDER radar ACG9459 Bedienungsanleitung

Absicherungssensor für automatikschiebetüren
Vorschau ausblenden Andere Handbücher für SLIDER radar ACG9459:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

DESCRIZIONE
1
2
3
1.
2.
3.
LCD
tendina ad infrarossi con regolazione della larghezza
lenti ad infrarossi
SLIDER radar
Rilevatore per la sicurezza
delle porte automatiche scorrevoli
(in conformità alla EN16005 e alla DIN18650)
4.
cover
5.
connettore principale
6.
rotellina di regolazione principale
7.
rotellina di regolazione delle tende IRA
ACG9459
4
5
6
7

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIB SLIDER radar ACG9459

  • Seite 25: Beschreibung

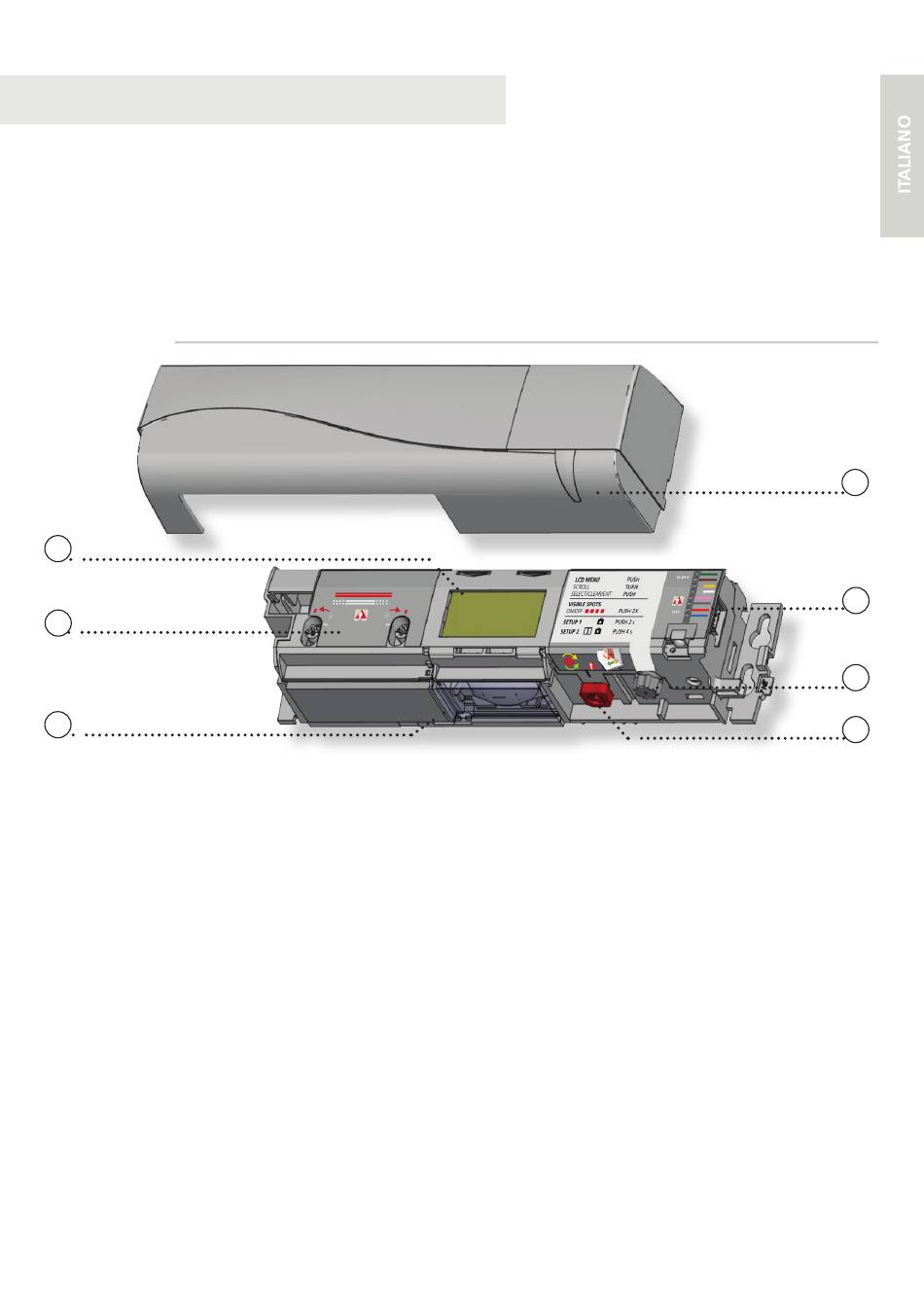

    SLIDER radar ACG9459 Absicherungssensor für Automatikschiebetüren (gemäß EN 16005 und DIN 18650) BESCHREIBUNG Abdeckhaube Breite-Einstellung des AIR-Vorhangs Hauptstecker AIR-Linsen Einstellknopf Knopf für die Winkeleinstellung des AIR-Vorhangs...
  • Seite 26: Benutzung Des Lcd-Menüs

    BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um...
  • Seite 27: Montage & Verkabelung

    EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN 12-24 V STROMVERSORGUNG BRAUN AC-DC GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- GRAU EINGANG TEST- BLAU AUSGANG TIP! * Zustand des Ausgangs wenn Sensor betriebsbereit ist ** Gemäß EN 16005 und DIN 18650 ist der Anschluss am Kabel ist IRIS-kompatibel.
  • Seite 28: Einstellungen

    EINSTELLUNGEN ODER Eine der volgenden Voreinstellungen wählen oder den Sensor manuell einstellen (Siehe S. 5): STANDARD: standardmäßige Innen- und Außeninstallationen SCHWIERIGE UMGEBUNGEN: schwierige Installationen wegen Umgebung oder Wetter Schw. Umgeb. EINKAUFSSTRASSE: Installationen in schmalen Fußgängerwegen EINLERNEN BITTE AUS DEM INFRAROTFELD TRETEN! ODER EINLERNEN 1 (SCHNELL) 2 Sek...
  • Seite 29: Übersicht Der Einstellungen

    ÜBERSICHT DER EINSTELLUNGEN Zurück Weiter Werkseinstellungen für Immunität und AIR Anzahl Einkaufs- Standard Schw. Erhöhter Immunitätsfilter VOREINSTELLUNGEN straße Umgeb. Erhöhter Immunitätsfilter, 1 Vorhang < 2,8 m > 2,8 m Auf einer Montagehöhe von 2,8 m oder mehr, AIR: FILTER wählen Sie zur Konformität gemäß EN 16005 und niedrig normal hoch...
  • Seite 30 STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Stromversorgung überprüfen (LCD: Diagnosemenü) Die ORANGE LED Die Stromversorgung ist zu Verkabelung überprüfen. blinkt 2 x. niedrig oder zu hoch. Die ORANGE LED Den Winkel der AIR-Vorhänge verringern. Der Sensor empfängt zu blinkt 4 x.
  • Seite 31: Led-Anzeige

    LED-ANZEIGE Anwesenheits- erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden.
  • Seite 32: Technische Daten

    TECHNISCHE DATEN (Das Gerät darf nur unter Sicherheitskleinspannungen (SELV) Stromversorgung: 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% mit sicherer elektrischer Trennung betrieben werden) Leistungsaufnahme: < 2,5 W Installationshöhe: 2 m bis 3,5 m (örtliche Bestimmungen können die zulässige Montagehöhe beinflussen) Temperaturbereich: -25°C bis +55°C;...
