Anleitung | APP 0.6 - 1.0, APP 1.5 - 2.5 und APP 3.0 - 3.5
3. Aufbau der
Pumpeneinheit
© Danfoss | DCS (im) | 2020.09
Die Saugleitung der Pumpe sollte relativ weit
oben über dem Speicherboden platziert werden,
um zu verhindern, dass abgelagerte Partikel in
die Pumpe gelangen.
Wir empfehlen eine Art Abtrennung (eine Wand),
um das Ein- vom Austrittsende des Speichers zu
trennen.
Überwachung
Es wird empfohlen, die folgenden Bedingungen
kontinuierlich zu überwachen:
• Wasserstand im Speicher
• Verschmutzung des Filters
• Druck (Ein- und Austrittsseite der Pumpe)

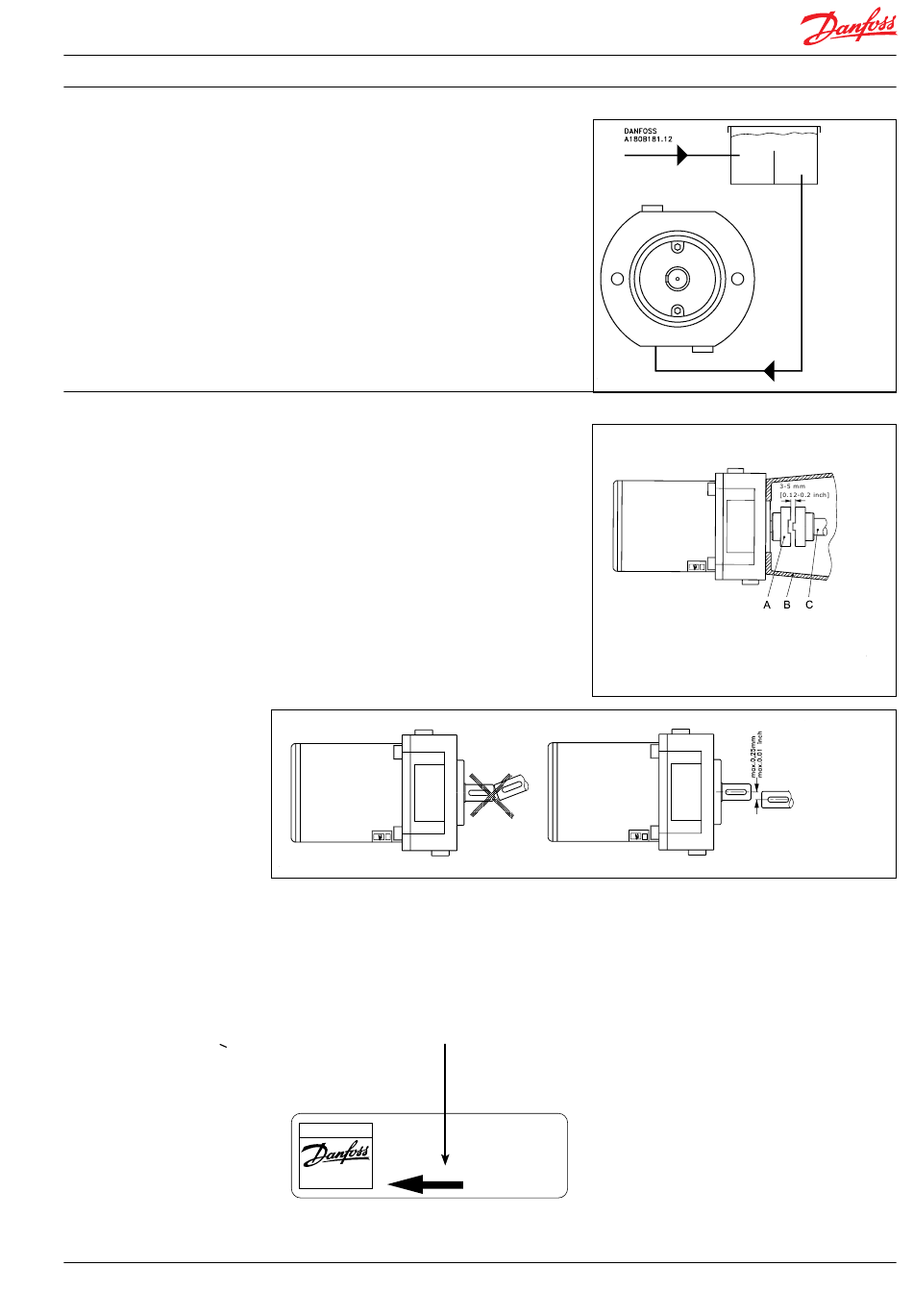

3.1 Montage

(Siehe auch Hinweise in „Richtig und
Falsch".)
Wenn eine alternative Montageart gewünscht
wird, wenden Sie sich bitte an Danfoss High
Pressure Pumps.
Ordnungsgemäße Toleranzen auswählen, um
eine einfache Montage der elastischen Kupplung
ohne Werkzeuge zu garantieren.
Bitte die empfohlenen Längentoleranzen der
ausgewählten Kupplung einhalten, da eine auf
die Pumpe wirkende Axiallast zu Beschädigun-
gen der Pumpe führt.

3.2 Drehrichtung

Die Drehrichtung wird durch einen Pfeil auf der
Kennzeichnung der Pumpe angezeigt.
Pump
Type APP
Serial no.
Code no.
MADE IN DENMARK
A: Elastische Kupplung
B: Kupplungsglocke
C: Motorwelle

3.3 Einbaulage

Die Pumpe kann in jeder beliebigen horizontalen
Einbaulage montiert werden.
Eine vertikale Einbaulage ist nur möglich, wenn
die Pumpe so montiert wird, dass die Welle nach
oben zeigt.
