5.6 –
Zero-Einstellung für 'Wattstunden'-Funktion
Drücken und halten Sie die "Exit"-Taste für mindestens 6 Sekunden. Die Messwerte
für "WH", "SH", "QH" werden auf Null zurückgesetzt werden.
5.7 –
Oberschwingungsfunktionsmessungen (Nur anzeigen)
Drücken Sie die 'Oberschwingung'-Taste
1.
2.
Drücken Sie die Taste 'V/A 1. 2. 3'-Taste wählen Sie die Phase und Einheiten.
3.
Falls die Wellenform verzerrt ist, drücken Sie die "V/A range"-Taste , um zu VH oder
AH zu wechseln, um die Verzerrung von der Wellenform zu entfernen (wie in Bildschirm 3
und 4 gezeigt).
4.
Drücken Sie die "Links"- oder "Rechts"-Taste, um den n-ten Oberschwingungswert des
Stroms oder der Spannung anzuzeigen. (H01 - 1. Harmonischen in der Abbildung
dargestellt)

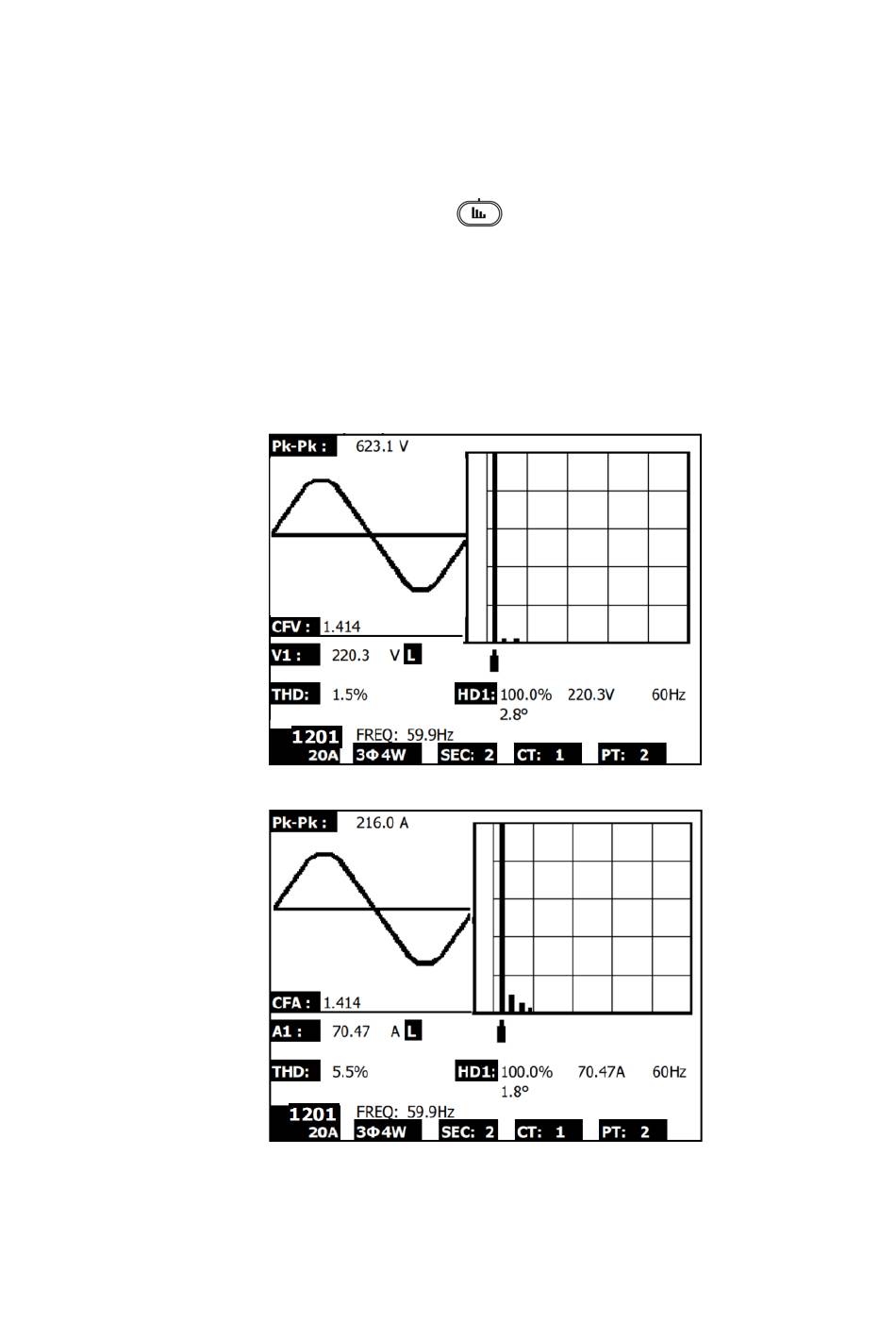

Abbildung 5-7a: Oberschwingung - Bildschirm 1- Spannung - Phase 1 - Unterer Bereich (VL)
Abbildung 5-7b: Oberschwingung - Bildschirm 2- Amps - Phase 1 - Unterer Bereich (AL)
Hinweis: Wenn die Kurve ist abgeschnitten auf dem Höhepunkt oder zu klein in der LCD-
Anzeige drücken Sie die Taste "RANGE" (Bereich) wählen Sie den HIGH oder LOW Bereich
für eine bessere Anzeige. Den Bereichsanzeiger ist das Symbol nach der Einheit der RMS-
Wert, L oder H.
, um Bildschirm 1 zu betreten.
