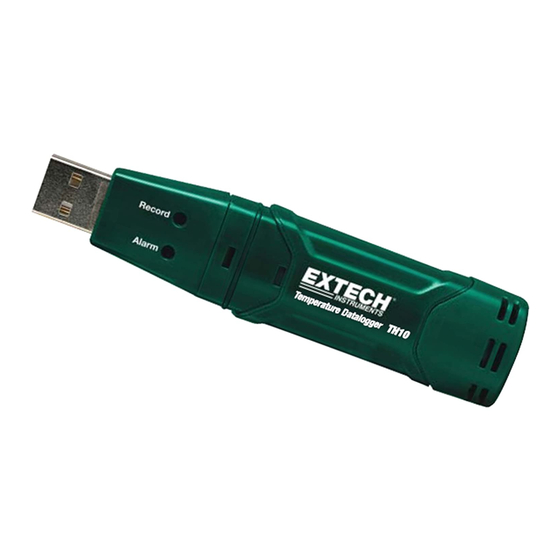

Extech Instruments TH10 Bedienungsanleitung

Temperatur-datenlogger
Vorschau ausblenden Andere Handbücher für TH10:
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung




Temperatur-Datenlogger
Modell TH10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extech Instruments TH10

Inhaltszusammenfassung für Extech Instruments TH10

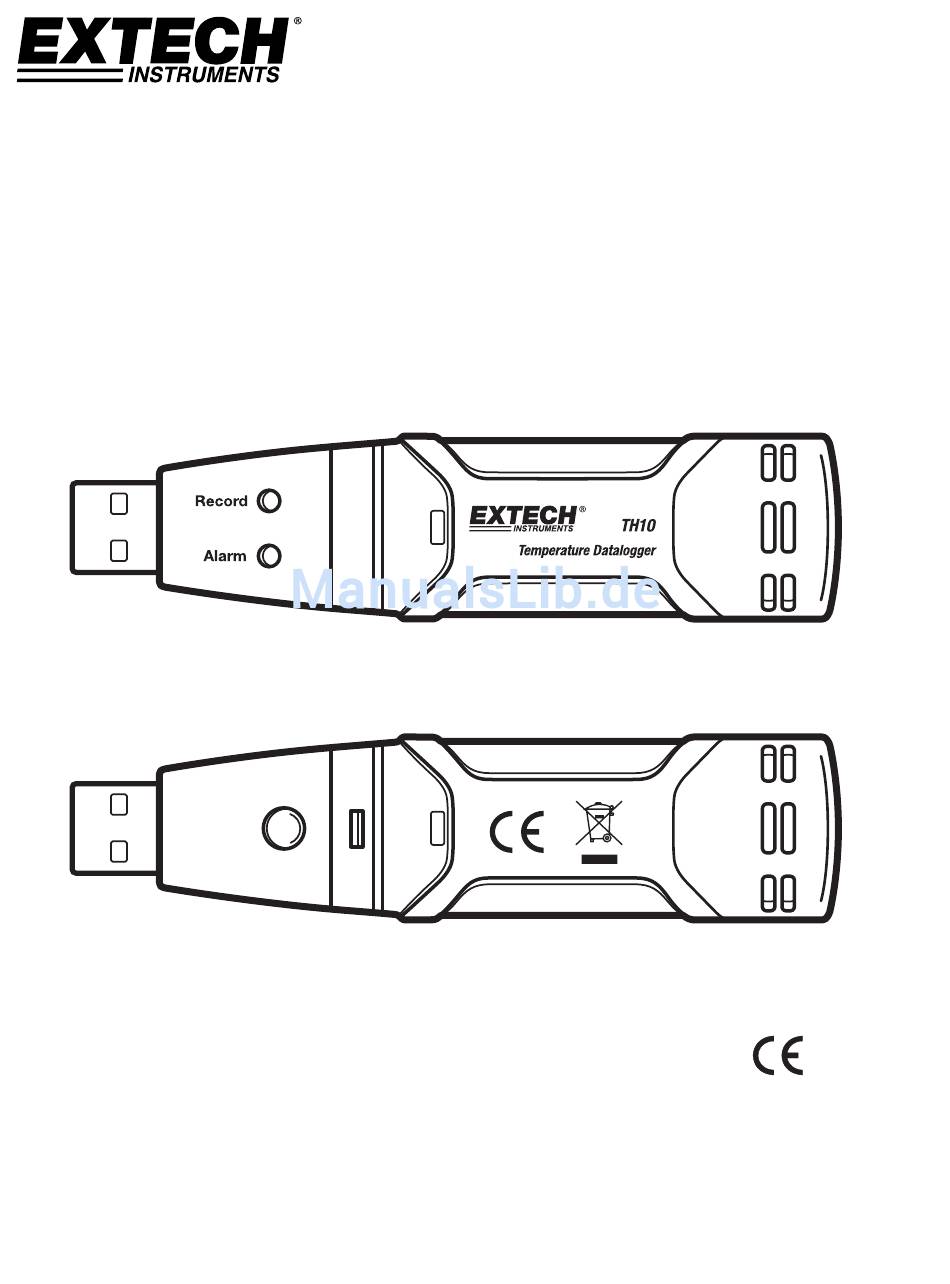

  • Seite 1 Bedienungsanleitung                                                                                             Temperatur-Datenlogger Modell TH10...
  • Seite 2 Auswählbare Datenabfrage-Frequenz: 2s, 5s, 10s, 30s, 1m, 5m, 10m, 30m, 1h, 2h, 3h, 6h, 12h, 24h  Statusanzeige durch rot/gelb und grüne LED USB-Anschluss für die Konfiguration und das Herunterladen der Daten   Vom Bediener programmierbare Alarmschwellenwerte für die Temperatur  Analyse-Software für das Anzeigen von Diagrammen  Lange Batterielebensdauer TH10-EU-GE V1.7 11/13...

  • Seite 3: Bedienung

    Programmfenster erscheint, suchen Sie im Explorer das CD-ROM-Laufwerk und klicken Sie doppelt auf die darauf enthaltene SETUP.EXE. Befolgen Sie die Anweisungen der Eingabeaufforderung, um die Installation abzuschließen. Voordat u de grafische software, installeer de USB driver software zoals wordt beschreven in de volgende paragraaf. TH10-EU-GE V1.7 11/13...

  • Seite 4: Installation Der Usb-Treiber

    Dubbelklik op het USBXPressInstaller programma Volg de standaard op dit stuurprogramma te laden. Eenmaal geïnstalleerd, sluit u de TH10 apparaat in de PC USB-poort en start de TH10 software. BENUTZUNG DER DIAGRAMMSOFTWARE Wenn der TH10 an den USB-Anschluss des PCs angeschlossen ist, klicken Sie doppelt auf das Temperatur- Datalogger-Symbol, um das Programm zu starten.
  • Seite 5 Batteriekapazität zu sparen. Nachdem die Änderungen vorgenommen wurden, drücken Sie die Taste SETUP, um sie zu speichern. Drücken Sie die Taste DEFAULT, um den TH10 wieder in den Auslieferungszustand zurückzusetzen. Drücken Sie die Taste CANCEL, um das Setup abzubrechen. TH10-EU-GE V1.7 11/13...
  • Seite 6 Wenn INSTANT im SETUP-Fenster ausgewählt war, beginnt der TH10 mit der Aufzeichnung, sobald die Taste SETUP gedrückt wurde. Wenn MANUAL ausgewählt war, muss der TH10 manuell gestartet werden, in dem die gelbe Taste des Gerätes gedrückt und für ca. 3 Sekunden, oder bis die zwei LEDs des TH10 gleichzeitig aufleuchten, gehalten wird.
  • Seite 7 Drücken Sie im unten abgebildeten Fenster VIEW, um die Daten grafisch anzuzeigen. Wenn im TH10 aktuell keine Daten gespeichert sind, weist das Programm mit einem Warnfenster darauf hin. TH10-EU-GE V1.7 11/13...
  • Seite 8 Ermöglicht es dem Benutzer auszuwählen, welche Daten als Spur angezeigt werden sollen (Temperaturen und Alarme). BACKGROUND: Auswahl des Hintergrundfarbschemas. GRID LINES: Rasterlinien der x- und y-Achse hinzufügen oder entfernen. MASK POINTS: Markiert die Datenpunkte mit Punkten auf den Spuren, unterbricht den durchgängigen TH10-EU-GE V1.7 11/13...

  • Seite 9: Datei Drucken

    Druckersymbol oder wählen Sie PRINT im Pulldown-Menü FILE. Beachten Sie, dass farbige Diagrammfenster auf einem Farbdrucker korrekt ausgedruckt werden können. Hinweis: Der TH10 behält die Daten im internen Speicher bis der Benutzer eine neue Aufzeichnung beginnt. Der Beginn einer neuen Aufzeichnung löscht alle im TH10 gespeicherten Daten;...

  • Seite 10: Th10 Led-Statusanleitung

    Red einzigen blinkt alle 10 Sekunden. * Aufnahme Alarm -Logging, hohe Alarm für TEMP Um Energie zu sparen, kann der TH10 Blinkablauf durch die beigefügte Software auf 20s oder 30s geändert werden. Um Energie zu sparen, kann die Temperaturalarm-LED durch die beigefügte Software deaktiviert werden. †...

  • Seite 11: Spezifikationen

    C (-31 bis 176 Batterietyp 3.6V Lithium (1/2 AA) (SAFT LS14250, Tadiran TL-5101 oder vergleichbar) Batteriedauer 1 Jahr (typischerweise) abhängig von der Aufzeichnungsfrequenz, Außentemperatur und Benutzung der Alarm-LEDs. Größe/Gewicht 101x25x23mm (4.0 x 1.0 x 0.9”) / 172g (6oz) TH10-EU-GE V1.7 11/13...

  • Seite 12: Batterieaustausch

    Es wird dringend empfohlen, die Batterie alle 12 Monate zu ersetzen, oder bevor wichtige Daten gesammelt werden. Das TH10 verliert die gespeicherten Messwerte nicht, wenn die Batterie schwach wird oder ersetzt wird; der Aufzeichnungsprozess wird allerdings gestoppt und kann nicht mehr wieder gestartet werden, bis die Batterie ersetzt wurde und die gesammelten Daten auf den PC herunter geladen wurden.
