Inhaltszusammenfassung für Extech Instruments PQ3450

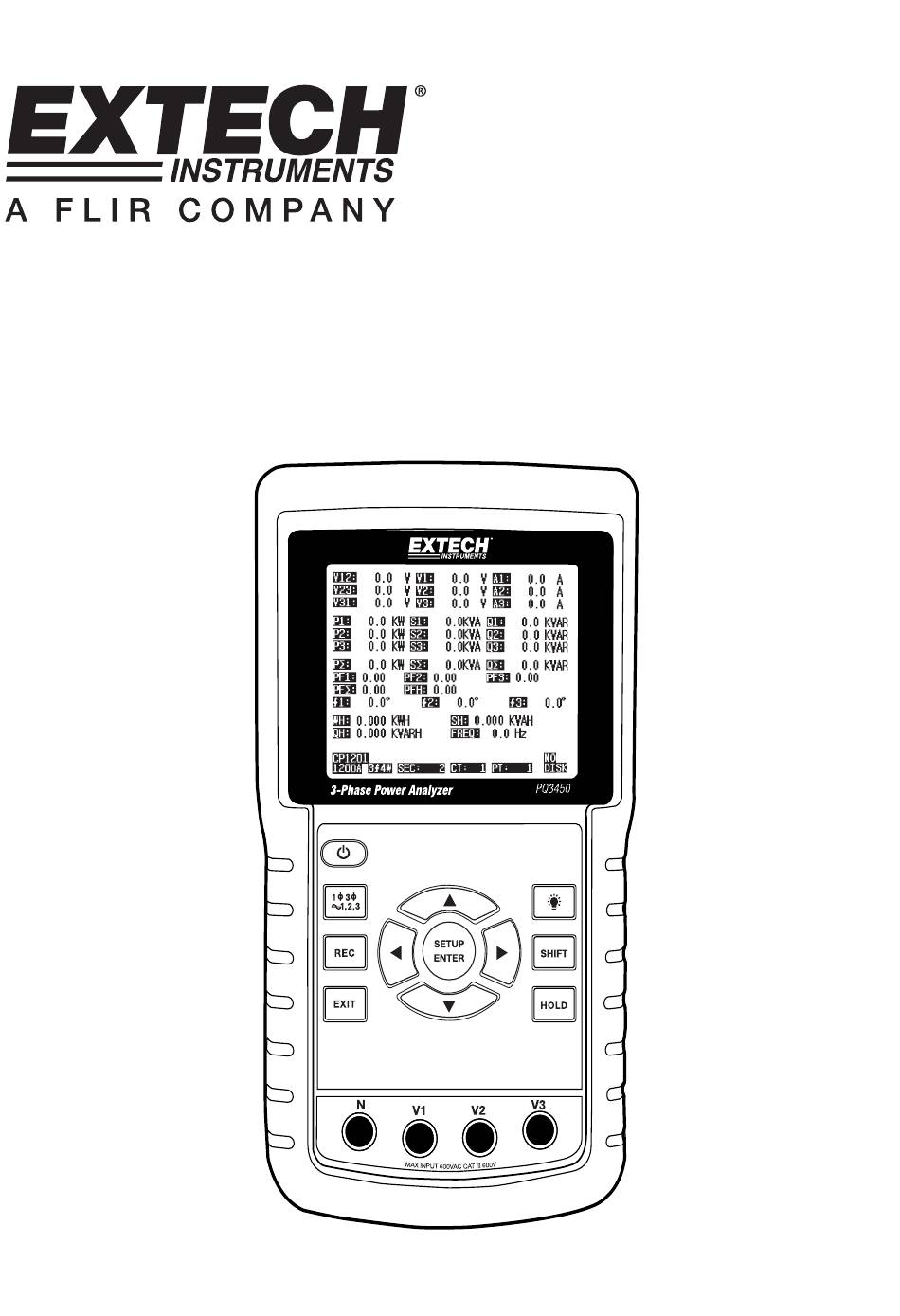

- Seite 1 Bedienungsanleitung 3-phasiger Leistungsanalysator MODELL PQ3450...
-
Seite 2: Inhaltsverzeichnis
5-9 LOWBAT- (niedrige Batteriespannung) Anzeige........23 5-10 Messungsdefinitionen................24 5-11 Reset-Taste.................... .24 5-11 Watt/Stunde ZERO-Funktion..............24 6.0 WARTUNG 6-1 Reinigung ....................25 6-2 Ersetzen der Batterien................25 7.0 PC-SCHNITTSTELLE 7-1 Das Downloaden von Daten von einer SD-Karte ........26 PQ3450-EU-GE-V1.1-04/12... -
Seite 3: 1.0 Einführung
1.0 Einführung Herzlichen Glückwunsch zum Kauf des Leistungsanalysators Modell PQ3450. Dieses Gerät wird vor der Lieferung vollständig getestet und kalibriert. Bei richtiger Handhabung Wartung wird dieses Messgerät viele Jahre verlässlich arbeiten. 1.1 Funktionen • Numerischer, hintergrundbeleuchteter LCD-Display mit großer Punktmatrix •... -
Seite 4: Sicherheit
Messgeräts abzuwischen. Verwenden Sie keinerlei Flüssigkeiten, um das Messgerät zu reinigen. • Sicherheitssymbole: WARNUNG DOPPELTE ISOLIERUNG STROMSCHLAGGEFAHR Umweltbedingungen • Installationskategorie CAT III 600 V • Verschmutzungsgrad 2 • Höhengrenze: 2000 m • Nur zur Verwendung in Innenräumen • Maximale relative Feuchtigkeit: 80 % PQ3450-EU-GE-V1.1-04/12... -
Seite 5: Spezifikationen
Hält angezeigten Messwert fest Datenaufzeichnung SD-Karte Abtastfrequenz ca. 1 Sekunde Der Echtzeitdatenlogger speichert Daten auf der SD-Karte ab, um Datenlogger diese auf den PC herunterladen zu können (Daten werden direkt auf Abtastrate: von 2 Sekunden bis zu 7200 Sekunden PQ3450-EU-GE-V1.1-04/12... -
Seite 6: Elektrische Spezifikationen
*nur Messgerätgenauigkeit. Die Systemgenauigkeit beinhaltet die Genauigkeit der verwendeten Klemme. PFH (Leistungsfaktorstunden): Langfristiger Leistungsfaktor Für dreiphasige/ vierdrähtige und dreiphasige/ dreidrähtige Konfigurationen: ∑ = (PF1 + PF2 + PF3) / 3 Für einphasige, dreidrähtige Konfigurationen: ∑ = (PF1 + PF2) / 2 PQ3450-EU-GE-V1.1-04/12... -
Seite 7: Messgerätbeschreibung
3-15 positive Klemmen-Eingangsbuchsen 3-16 negative Klemmen-Eingangsbuchsen 3-17 Klemmenstromkabelverbindungen Rechte Seite des Messgeräts 3-18 9 V-Stromadapterbuchse 3-19 SD-Kartenschlitz 3-20 RS232 PC-Schnittstelle 3-21 Reset-Taste 3-22 Schraubverschluss für Schutzkappe Hinweis: Das Batteriefach und der Standfuß befinden sich auf der Rückseite des Geräts. PQ3450-EU-GE-V1.1-04/12... -
Seite 8: Messgerätbasiswissen Und Der Einstellungsmodus
Nach dem Initialisierungsdisplay zeigt der Messgerätbildschirm eine der Messwertanzeigekonfigurationen an. Das Messgerät kehrt zu der Bildschirmeinstellung zurück, die bei dem letzten Abschaltprozess angezeigt wurde, und könnte eine andere als die unten aufgeführte sein. Weitere Bildschirmkonfigurationen werden später in dieser Bedienungsanleitung gezeigt. Beispiel einer Messwertanzeige PQ3450-EU-GE-V1.1-04/12... -
Seite 9: Zusammenfassung: Tastenfeld
6. Drücken Sie die SHIFT-Taste, um mit dem Durchblätter durch die weiteren Parameter fortzufahren, indem Sie die Pfeil-hoch- und Pfeil-runter-Tasten verwenden. 7. Drücken Sie die EXIT-Taste, um den Einstellungsmodus zu verlassen. 8. Detaillierte Gebrauchsanweisungen für jeden einzelnen Parameter werden in dem nächsten Abschnitt geschildert. PQ3450-EU-GE-V1.1-04/12... -
Seite 10: Das Setup-Modus-Paramtermenü
A (Ampère): Stellen Sie den Stromstärkenbereich ein; V (Volt): Stellen Sie den Spannungsbereich ein • RS232 Out Select: RS232-Ausgabenfunktion (bis zu 9 Posten können ausgegeben werden) • Jahr, Monat, Tag, Stunde, Minute, Sekunde: Stellen Sie das aktuelle Datum und die aktuelle Zeit ein PQ3450-EU-GE-V1.1-04/12... -
Seite 11: 4.5 Einstellungsmodus Detailliert
Nummern reichen von "01 bis zu 10" (Hinweis: Drücken und halten Sie die ▲ oder ▼ Taste für mindestens zwei Sekunden gedrückt, um schneller durchzublättern). 5. Drücken Sie die SHIFT-Taste, wenn Sie fertig sind. Folder Name-Bildschirm 1 Folder Name-Bildschirm 2 PQ3450-EU-GE-V1.1-04/12... - Seite 12 Leitungen und Phasen angibt (3P4 z. B.) wird aufleuchten und bereit zur Bearbeitung sein. Verwenden Sie die Pfeiltasten, um die gewünschte Konfiguration auszuwählen. Wählen Sie 1P/2 W (1P2), 1P/3 W (1P3), 3P/3 W (3P3) oder 3P/4 W (3P4) aus. PQ3450-EU-GE-V1.1-04/12...
-
Seite 13: Löschen Sie Eine Datei Auf Der Sd-Speicherkarte
Falls “Y” ausgewählt wurde, wird die aktuelle Datei gelöscht. Falls “N” ausgewählt wurde, wird der Löschprozess abgebrochen. Wenn eine Datei gelöscht wird, wird das Feld neben dem DELETE FILE-Feld 100 % anzeigen. Wenn ein Löschvorgang abgebrochen wird, zeigt das Feld 0 % an. PQ3450-EU-GE-V1.1-04/12... -
Seite 14: Formatieren Der Sd-Speicherkarte
Drücken Sie die SHIFT-Taste und das "SHIFT1"-Symbol wird sich einschalten. Verwenden Sie die ▲ oder ▼ -Tasten, um das gewünschte Format auszuwählen: USA (.) oder EURO (,). Drücken Sie erneut die SHIFT-Taste, um zum Setup-Modus zurückzukehren oder drücken Sie die EXIT-Taste, um den Setup-Modus zu verlassen. PQ3450-EU-GE-V1.1-04/12... -
Seite 15: Klemmentyp-Einstellung
Drücken und halten Sie die SHIFT-Taste für mindestens 2 Sekunden, um alle RS-232- Ausgabewahlen zu löschen. Drücken Sie die EXIT-Taste, um den RS232-Ausgabemodus zu verlassen. Falls neun Posten ausgewählt wurden wird auf dem Display die Anzeige "full" erscheinen. RS232 – Ausgabewahlen PQ3450-EU-GE-V1.1-04/12... -
Seite 16: Einstellen Von Zeit Und Datum
Verwenden Sie die ▲ oder ▼ -Tasten, um das Datum oder die Zeit zu ändern. Drücken Sie erneut die SHIFT-Taste, um zum Setup-Modus zurückzukehren oder drücken Sie die EXIT-Taste, um den Setup-Modus zu verlassen. 4.5.15 Verlassen des Setup-Modus Wenn das Programmieren beendet ist, drücken Sie die EXIT-Taste, um zu dem Messungsbetriebsmodus zurückzukehren. PQ3450-EU-GE-V1.1-04/12... -
Seite 17: Leistungsmessungsvorgehensweise
Verbinden Sie die Klemme (A1) mit dem Leiter (A1). Verbinden Sie die Klemme 1 (A1) mit dem A1-Ausgang des Geräts. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen. Messungsdefinitionen können im Abschnitt 5 bis 10 gefunden werden. 1Φ2 W-Bildschirm PQ3450-EU-GE-V1.1-04/12... -
Seite 18: W (Einphasige, Dreidrähtige) Messung
Verbinden Sie die zwei (2) Klemmen (A1 und A2) mit den Leitern (A1) und (A2). Verbinden Sie die Klemmen 1 und 2 (A1 und A2) mit den A1- und A2-Ausgängen des Geräts. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen. 1Φ3 W -Bildschirm PQ3450-EU-GE-V1.1-04/12... -
Seite 19: W (Dreiphasige, Dreidrähtige) Messung
Verbinden Sie die drei (3) Klemmen (A1, A2, A3) mit den Leitern A1, A2, A3 Verbinden Sie die drei (3) Klemmen mit dem Messgerät, indem Sie die A1-, A2- und A3-Ausgänge verwenden. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen. 3Φ3 W -Bildschirm PQ3450-EU-GE-V1.1-04/12... -
Seite 20: W (Dreiphasige, Vierdrähtige) Messung
Verbinden Sie die drei (3) Klemmen (A1, A2 und A3) mit den Leitern A1, A2 und Verbinden Sie die Klemmen (A1, A2 und A3) mit den A1-, A2- und A3-Ausgängen des Messgeräts. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen. 3Φ4 W -Bildschirm PQ3450-EU-GE-V1.1-04/12... -
Seite 21: Ct- Und Pt- Messungen
Verbinden Sie die drei (3) Klemmen (A1, A2, A3) mit den Leitern A1, A2, A3. Verbinden Sie die Klemmen (A1, A2 und A3) mit den A1-, A2- und A3-Ausgängen des Messgeräts. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen. PQ3450-EU-GE-V1.1-04/12... -
Seite 22: Datenlogger
Drücken Sie erneut die REC-Taste, um den Datenaufzeichnungsprozess anzuhalten. Der Zuwachszähler und das REC-Symbol werden sich ausschalten. Anweisung im Hinblick auf das Datenexportieren an ein Tabellenblatt anhand eines PCs werden später in dieser Gebrauchsanweisung erörtert. Die Zuwachszähleranzeige während des Datenaufzeichnens PQ3450-EU-GE-V1.1-04/12... -
Seite 23: Data-Hold-Funktion
Datenaufzeichnungsprozesses. 5.9 Batterietiefstandanzeige (LOW BAT) Wenn die LOW BAT-Anzeige erscheint, ersetzen Sie die Batterien wie es im Batteriewechsel-Abschnitt dieser Gebrauchsanweisung beschrieben steht. Die Verwendung von schwachen Batterien wirkt sich auf die Messgenauigkeit und die Leistung des Messgeräts aus. Batterietiefstandanzeige PQ3450-EU-GE-V1.1-04/12... -
Seite 24: Messungsdefinitionen
Nutzer das Messgerät neu zu starten, falls das Display oder die Tastatur blockiert sind. 5.12 Zero-Einstellung für ‘Wattstunden’-Funktion Drücken und halten Sie die "Exit”-Taste für mindestens 6 Sekunden. Die Messwerte für "WH", "SH", "QH" werden auf Null zurückgesetzt werden. PQ3450-EU-GE-V1.1-04/12... -
Seite 25: Wartung
Batterien zurück zugeben. Die Entsorgung im Hausmüll ist verboten! Sie können Ihre verbrauchten Batterien/Akkumulatoren an Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Geräts nach Ablauf der Nutzungsdauer. PQ3450-EU-GE-V1.1-04/12... -
Seite 26: Herunterladen Der Sd-Karte Auf Einen Pc
Die Dateien können direkt in einem Tabellenkalkulationsprogramm geöffnet werden. Beispiel für eine Datei Beispiel für einen Graphikbildschirm Copyright © 2012 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechtes an der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com PQ3450-EU-GE-V1.1-04/12...
