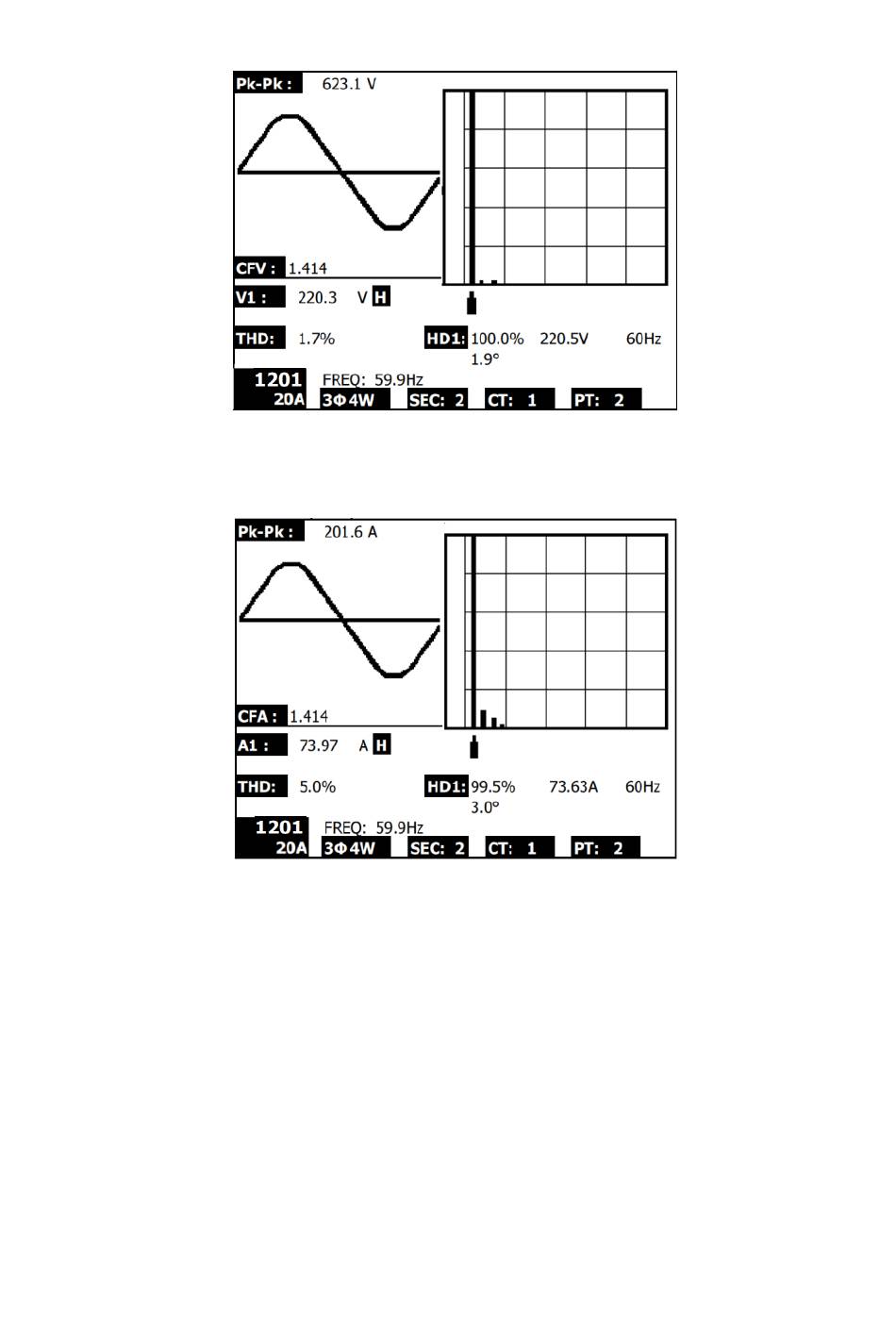

Abbildung 5-7c: Oberschwingung - Bildschirm 3- Spannung Phase 1 - Hohe
Abbildung 5-7d: Oberschwingung - Bildschirm 4- Amps Phase 1 - Hohe
Oberschwingungen Anzeige Definitionen:
CFA
Crest Faktor a - Verhältnis Spitzenwert zu Effektivwert
CFV
Crest Faktor Spannung - Verhältnis Spitzenwert zu Effektivwert
Pk-Pk
Peak to Peak valuie von Spannung oder Stromstärke
AH/AL
A - hohen oder niedrigen Bereich (passen Sie die Größe der angezeigten
VH/VL
Volt - hohen oder niedrigen Bereich (passen Sie die Größe der
angezeigten Kurve)
THD
(Total Harmonic Distortion - Das Verhältnis der Summe der Leistungen
aller Harmonischen Komponenten auf die Leistung der Grundfrequenz.
H01
grundlegende oder 1. Harmonischen - muss 100% des gemessenen Wert
H03
3. Harmonischen - Prozentsatz basiert auf Verhältnis zu grundlegenden Signal
3.0°
Phasenwinkel der harmonischen Frequenz
V1
Spannung für Phase 1 wird angezeigt
A1
Stromstärke für Phase 1 angezeigt wird
FREQ
Netzfrequenz gemessenen
1200/20
eine Klemme Modell und Bereich Einstellung
3Φ4W
3 Phase, 4-Draht
Reichweite (VH)
Reichweite (AH)
Kurve)
27
PQ3470-de-DE_V2.0
11/18
