Erdgas-Brennwert Standkessel

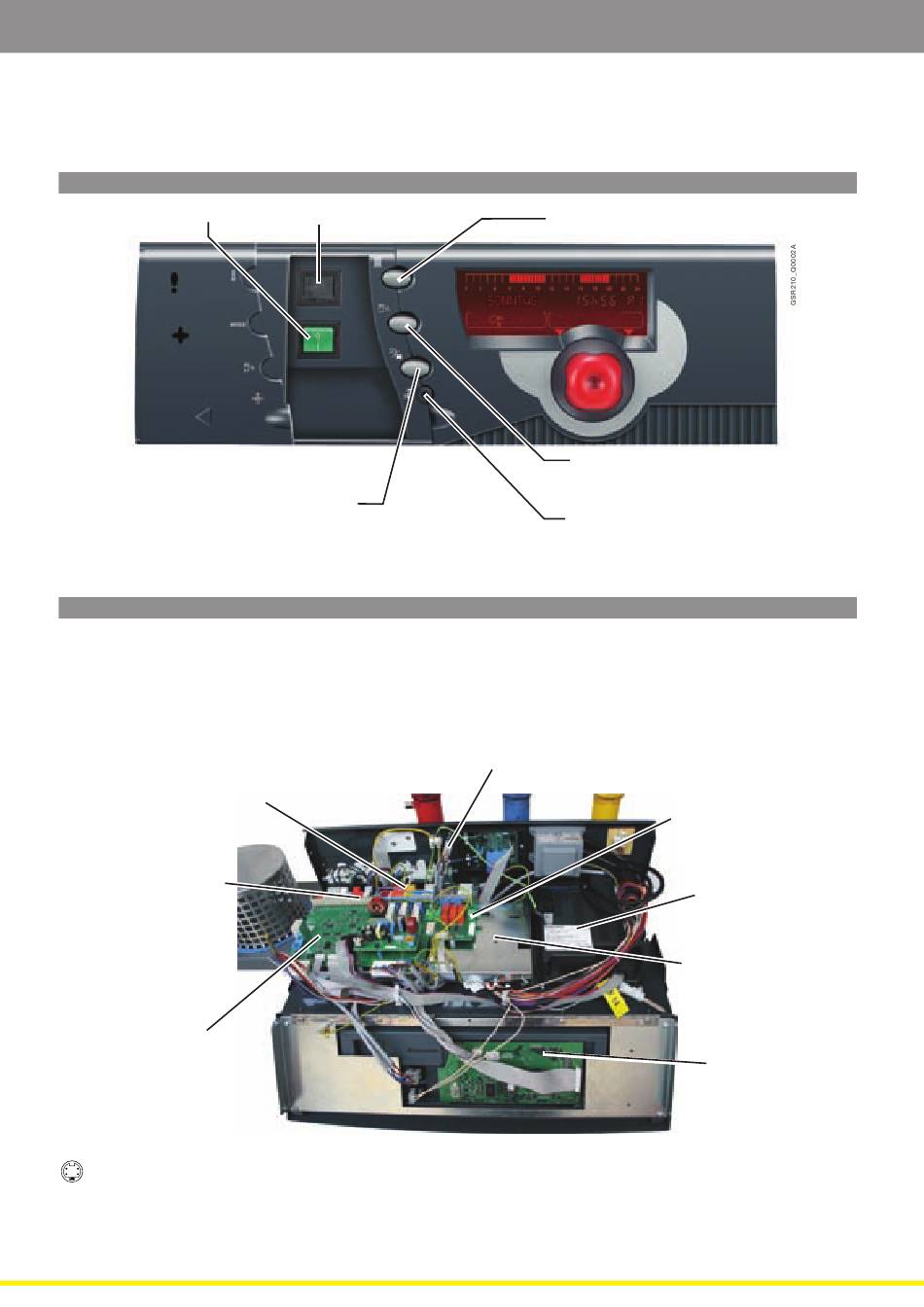

Das Elektro-Schaltfeld Œ-tronic 3 ®
Das Schaltfeld Œ-tronic 3 ® geöffnete Abdeckblende
Grün beleuchtete Ein/Aus Schalter
Taste zum Wechsel zwischen Tag und Nacht
Programmierung
und
zwischen den parametern.
Die Elektroanschlüsse
Alle Elektroanschlüsse erfolgen an den hierfür vorgesehenen, hinter dem Schaltfeld des Kessels gelegenen Klemm-
leisten durch unvertauschbare farblich kodierte Steckverbindungen. Diese Klemmleisten sind dank des nach vorn
aufklappbaren Schaltfeldes leicht zugänglich. Bitte, beachten Sie, dass Fühlerkabel in einem Abstand von 10 cm
zu den 230 V Leitungen verlegt werden sollen. Für die Kabelbefestigung sind an der Schaltfeld Rückseite Zugent-
lastungen angebracht.
Stecker für die
Stromversorgung 230 V
Fühleranschlussplatine
Hauptplatine
Steckverbindung für Bus Kabel (Kaskadenschaltung von 2 oder mehreren Heizkesseln
Hinweis : Der pro Ausgang schaltbare Höchststrom beträgt 2 A cos ϕ = 0,7 (=450 W, Absicherung unter 16 A)
Entstörtaste
Rücksprungtaste
Parameter Einstellung für die Heizkreise
Parameter Einstellung für den
Warmwasserspeicher
Taste für Zugang zur Fachmannebene
Schutzschalter 4A
Œ-tronic 3 ®
Absicherung
6
+MCBA
Mischerplatine für 1 Mischer-
kreis-Serienausstattung
Heizungsmanager
(MCBA)
Montageplatz für Mischer-
Zusatzplatine für 2.
Mischkreis (Zubehör)
Prozessorplatine
GSR210_Q0003
