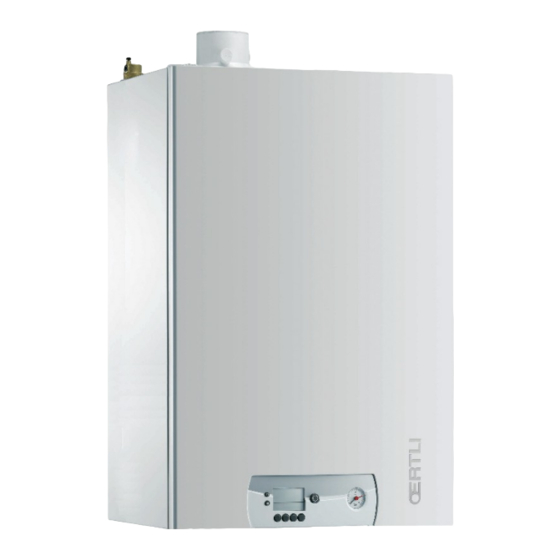

OERTLI GMR 1024 CS Condens Installations- Und Wartungsanleitung

Gas-brennwert-wandkessel
Vorschau ausblenden Andere Handbücher für GMR 1024 CS Condens:
Inhaltsverzeichnis

Werbung

Quicklinks

Gas-Brennwert-Wandkessel
GMR 1024 CS Condens
300018582-001-AC
Installations- und
Wartungsanleitung
Belgien
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI GMR 1024 CS Condens

Inhaltszusammenfassung für OERTLI GMR 1024 CS Condens

  • Seite 1 Belgien Gas-Brennwert-Wandkessel GMR 1024 CS Condens Installations- und Wartungsanleitung 300018582-001-AC...
  • Seite 2 GMR 1024 CS Condens [ Konformitätserklärung Das Gerät stimmt mit dem in der [-Konformitätserklärung angegebenen Baumuster überein und wird in Übereinstimmung mit den Vorschriften folgender europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfugbar.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung......................4 Symbole und Kürzel..........4 Allgemeine Angaben..........4 1.2.1 Pflichten des Herstellers..........4 1.2.2 Pflichten des Installateurs..........5 Zulassungen............5 1.3.1 Zertifizierungen............5 1.3.2 Gaskategorien............6 Sicherheitsvorschriften und Empfehlungen...........8 Sicherheitshinweis...........8 Empfehlungen............8 Technische Beschreibung................9 Allgemeine Beschreibung........9 Technische Daten............9 Wichtigste Komponenten........10 Funktionsprinzipien..........11 3.4.1 Stromlaufplan............11 3.4.2 Umwälzpumpe............11 Installation....................13 Vorschriften für die Installation......13 Liefereinheiten............13 Wahl der Anbaustelle..........14 4.3.1...
  • Seite 4 GMR 1024 CS Condens Inhaltsverzeichnis Gasanschluss............19 Aufstellung des Heizkessels........20 4.7.1 Platzierung des Heizkessels........20 4.7.2 Anschluss der Kondensatablaufleitung....22 4.7.3 Befüllen des Siphons..........23 Anschluss der Abgasanlage........24 4.8.1 Planungshinweise............24 4.8.2 Längen der geraden Luft-/Abgasleitungen....25 4.8.3 Montage des horizontalen oder vertikalen Luft/Abgas- Anschlusses und Zubehör für den Luft/Abgas- Anschluss..............26...
  • Seite 5 7.7.2 Entkalkung...............61 Reinigung des Plattenwärmetauschers....62 Heizkessel wieder montieren.........63 Bei Störungen.....................66 Bei Störungen............66 8.1.1 Fehlermeldungen.............66 8.1.2 Steuerungs- oder Systemausfall......69 8.1.3 Fehlerspeicher............69 8.1.4 Ablesen der gespeicherten Fehler......70 8.1.5 Löschen der Fehleranzeige........70 Ersatzteile....................71 GMR 1024 CS CONDENS - 300018582-001-002- A................71 02/09/2008 - 300018582-001-AC...

  • Seite 6: Einleitung

    Symbole und Kürzel In dieser Anleitung werden verschiedene Kennzeichnungen und Piktogramme verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Oertli möchte damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Geräts sicherstellen. GEFAHR Hinweis auf eine Gefahr, die zu schweren Körperverletzungen führen kann.

  • Seite 7: Pflichten Des Installateurs

    GMR 1024 CS Condens 1. Einleitung 1.2.2 Pflichten des Installateurs Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Geräts. Der Installateur muss folgende Maßgaben beachten: 4 Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.

  • Seite 8: Gaskategorien

    GMR 1024 CS Condens 1.3.2 Gaskategorien Gaskategorie Gasart Anschlussdruck (mbar) 2E(S)B Die Heizkessel der Reihe GMR 1024 CS Condens - I sind bei 2E(S)B der Lieferung für den Betrieb mit Erdgas der Gruppe H voreingestellt. Die GMR 1024 CS Condens - I -Heizkessel sind bei Lieferung für...
  • Seite 9 GMR 1024 CS Condens 1. Einleitung ACHTUNG Die Umstellung auf eine andere Gasgruppe darf nur durch einen Techniker von Serv'Elite vorgenommen werden. 02/09/2008 - 300018582-001-AC...

  • Seite 10: Sicherheitsvorschriften Und Empfehlungen

    2. Sicherheitsvorschriften und Empfehlungen GMR 1024 CS Condens Sicherheitsvorschriften und Empfehlungen Sicherheitshinweis GEFAHR Bei Gasgeruch: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Gasversorgung unterbrechen. Fenster öffnen. Suchen Sie das wahrscheinliche Leck und beheben Sie es unverzüglich.

  • Seite 11: Technische Beschreibung

    GMR 1024 CS Condens 3. Technische Beschreibung Technische Beschreibung Allgemeine Beschreibung Die Heizkessel der Reihe GMR 1024 CS Condens sind Wand- Gasbrennwertkessel für die Zentralheizung über Heizkörper oder Fußbodenheizung. 4 Instant-Trinkwassererwärmung mit Speicherung in einem Pufferspeicher. 4 Vereinfachte Installation und Anschlüsse durch mitgelieferten Montagerahmen.

  • Seite 12: Wichtigste Komponenten

    3. Technische Beschreibung GMR 1024 CS Condens GMR 1024 CS Condens Heizkreise Nennwert Wasserdurchsatz (ΔT = 20 K) 1.03 Förderhöhe (ΔT = 20 K) > 200 mbar Vorlauftemperatur °C Zul. Betriebsüberdruck Ausdehnungsgefäß Liter Vordruck des Gefäßes Minimaler Betriebsdruck Trinkwasserkreis Vorlauf-Sollwerttemperatur °C...

  • Seite 13: Funktionsprinzipien

    GMR 1024 CS Condens 3. Technische Beschreibung Funktionsprinzipien 3.4.1 Stromlaufplan Wärmetauscher für den Heizkreis aus Edelstahl Heizungspumpe Warmwasser-Umwälzpumpe Hydrobloc Plattenwärmetauscher für den WWE-Kreis Heizungsvorlauf Warmwasseraustritt Kaltwassereintritt Heizungsrücklauf Umschaltventil Druckausdehnungsgefäß Trinkwasserkreis (optional) Pufferspeicher (Wasserspeicher) Druckausdehnungsgefäß Heizkreis T000131-C 3.4.2 Umwälzpumpe n Beschreibung UPR 15-55 Der Heizkessel ist mit 2 Umwälzpumpen ausgestattet:...
  • Seite 14 3. Technische Beschreibung GMR 1024 CS Condens Heizanforderung WWE- Temperatur des Positon des Heizungspumpe WWE-Umwälzpumpe Abzapfung WWE-Fühlers Umschaltventils < Sollwert WWE Heizungspumpe in Heizungspumpe in Betrieb Betrieb nein = Sollwert WWE Heizungspumpe in Heizungspumpe in Betrieb Betrieb nein < Sollwert WWE...

  • Seite 15: Installation

    Nennleistung von unter 70 kW - Vorschriften für den Aufstellraum, die Luftzufuhr und Abgasabführung Liefereinheiten Bezeichnung Kolli Nr. Heizkessel GMR 1024 CS Condens HG51 Horizontaler Luft/Abgas-Anschluss (PPS - Durchmesser 60/100) DY871 Vertikales Zuluft-/Abgassystem (PPS - Durchmesser 80/125) DY843 Zubehöre: Digitaler Raumthermostat mit Wochenuhr...

  • Seite 16: Wahl Der Anbaustelle

    4. Installation GMR 1024 CS Condens Wahl der Anbaustelle 4.3.1 Aufstellung des Geräts ACHTUNG Das Gerät an einem vor Frost geschützten Ort aufstellen. Das Gerät nicht über einer Wärmequelle oder einem Ofen aufstellen. 5 mm 5 mm 4 Das Gerät an einer stabilen Wand anbringen, die das Gewicht des min.

  • Seite 17: Belüftung

    GMR 1024 CS Condens 4. Installation 4.3.2 Belüftung 7 5 0 Wenn der Heizkessel in einem geschlossenen Gehäuse montiert i n . m i n wird, die Mindestabmessungen im gegenüberliegenden Schema beachten. Öffnungen vorsehen, um folgenden Risiken vorzubeugen: 4 Gasansammlung 4 Aufheizen des Gehäuses...

  • Seite 18: Hauptabmessungen

    4. Installation GMR 1024 CS Condens 4.3.3 Hauptabmessungen 16,5 T000263-B Ù Vorlauf-Anschluss - Ø 22 mm  Rücklauf-Anschluss - Ø 22 mm  Gasanschluss - Ø 22 mm  Verbrennungslufteintritt - Ø 100  Abgasableitung - Ø 60  Kaltwassereintritt - Ø 15 mm ...

  • Seite 19: Anbringung Des Montagerahmens

    GMR 1024 CS Condens 4. Installation Anbringung des Montagerahmens 1. Mittels Klebestreifen die Montageschablone der Wandheizkessel an der Wand befestigen. ACHTUNG Mit einer Wasserwaage prüfen, dass die Achse der Schablone sich in der Senkrechten befindet. 2. 3 Löcher Ø 10 mm bohren.

  • Seite 20: Hydraulischer Anschluss Heizkreis

    4. Installation GMR 1024 CS Condens 4.5.2 Hydraulischer Anschluss Heizkreis Die Vorlauf- und Rücklaufabsperrhähne sind mit einem Entleerungshahn versehen. Anschluss der Fußbodenheizung 4 Wenn Kunststoffrohre verwendet werden, müssen sie luftdicht sein und den DIN-Normen 4726/4729 entsprechen. 4 Die Installation eines Fußbodenheizungssystems mit getrennter Pumpe muss so erfolgen, dass die Pumpe kein Wasser zuführt,...

  • Seite 21: Gasanschluss

    GMR 1024 CS Condens 4. Installation Gasanschluss Die Montage und der Anschluss des Kessels sind von einem Fachmann durchzuführen nach Maßgabe der geltenden Normen. WARNUNG Die versiegelten Elemente nicht öffnen. ACHTUNG Um Schäden zu vermeiden, die durch einen Überdruck am Gasregler verursacht wurden, muss der Gaszufuhrhahn vor einer Druckprüfung an der...

  • Seite 22: Aufstellung Des Heizkessels

    4. Installation GMR 1024 CS Condens Aufstellung des Heizkessels 4.7.1 Platzierung des Heizkessels 1. Die vordere Haube abnehmen, um das Gerät besser fassen zu können. 2. Die Schutzkappen auf den hydraulischen Ein- und Ausgängen des Heizkessels abnehmen. T000271-B 3. Eine Faserdichtung an jedem Anschluss der Armaturenplatte anbringen.
  • Seite 23 GMR 1024 CS Condens 4. Installation 4. Den Heizkessel über der Armaturenplatine aufsetzen, bis er in den Montagerahmen einrastet. Den Heizkessel vorsichtig in Abwärtsrichtung schieben. 5. Die Muttern der Mischventils am Heizkessel festziehen. T000272-B 02/09/2008 - 300018582-001-AC...

  • Seite 24: Anschluss Der Kondensatablaufleitung

    4. Installation GMR 1024 CS Condens 4.7.2 Anschluss der Kondensatablaufleitung Auf Wunsch gelieferter Ablaufsammler: Kolli HG28. 1. Folgende Elemente mithilfe der mitgelieferten flexiblen Schläuche an den Ablaufsammler anschließen: - Schlauch zur Kondensatwasserableitung - Ablauf des Systemtrenners - Ablauf des Sicherheitsventils 2.

  • Seite 25: Befüllen Des Siphons

    GMR 1024 CS Condens 4. Installation 4.7.3 Befüllen des Siphons 1. Siphon abmontieren. 2. Siphon mit Wasser befüllen. ACHTUNG Den Siphon vor der Inbetriebnahme des Heizkessels mit Wasser befüllen, damit sich keine Abgase im Raum ausbreiten. 3. Siphon wieder montieren.

  • Seite 26: Anschluss Der Abgasanlage

    4. Installation GMR 1024 CS Condens Anschluss der Abgasanlage 4.8.1 Planungshinweise T000275-A Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge an die horizontale Luft-/Abgasführung Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge an die vertikale Luft-/Abgasführung (mit Dachausgang) Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge im Heizungsraum, über einzügige...

  • Seite 27: Längen Der Geraden Luft-/Abgasleitungen

    GMR 1024 CS Condens 4. Installation WARNUNG Für den Anschluss an den Heizkessel und das Terminal sind nur die Originalkomponenten zugelassen. Der freie Abschnitt muss der Norm entsprechen. Der Schornstein muss vor dem Einbau der Abgasleitung gereinigt werden. Konfiguration C Separate Leitungsführung Verbrennungsluft/Abgas über...

  • Seite 28: Montage Des Horizontalen Oder Vertikalen Luft/Abgas-Anschlusses Und Zubehör Für Den Luft/Abgas-Anschluss

    4. Installation GMR 1024 CS Condens Entsprechungstabelle Durchmesser 60/100 mm 60 mm 80/125 mm 80 mm Bogen 87° 1.1 m 1.1 m 1.5 m 1.2 m Bogen 45° 0.8 m 0.6 m 1.0 m 1.4 m Bogen 30° 0.7 m 0.9 m...
  • Seite 29 GMR 1024 CS Condens 4. Installation T000277-A Abgase Verbrennungsluft : Konzentrische Leitungen in Heizräumen + Einfache Leitungen im Schornstein Abführung der Abgase durch den Schornstein, Verbrennungsluft in Gegenströmung. Mindestmaße des Schornsteins PPS 60 PPS 80 110 mm 130 mm 130 mm 150 mm...
  • Seite 30 4. Installation GMR 1024 CS Condens Abgase Verbrennungsluft Horizontales Rohr Maximallänge: 1 m Schornstein-Anschlusskit Endstück mit Abdichtrohrmanschette Heizkessel-Anschlusskit T000278-A : Konzentrische Leitungen in Heizräumen + Flexible Leitungen im Schornstein Abführung der Abgase durch den Schornstein, Verbrennungsluft in Gegenströmung. Mindestmaße des Schornsteins PPS 60 PPS 80...
  • Seite 31 GMR 1024 CS Condens 4. Installation Abgase Verbrennungsluft Horizontales Rohr Maximallänge: 1 m Schornstein-Anschlusskit Endstück mit Abdichtrohrmanschette Heizkessel-Anschlusskit T000279-A : Getrennte, einfache Luft/Abgasleitungen L = L Gebläse (mindestens 100 cm Schalung der Klasse (M1) Gedichtetes Guckloch Reinigungsdeckel Öffnungen (50 cm...
  • Seite 32 Horizontales Rohr Maximallänge: 1 m Schornstein-Anschlusskit Öffnungen (50 cm Endstück mit Abdichtrohrmanschette Heizkessel-Anschlusskit T000281-A : Sammelleitung für dichten Heizkessel (3CE P) WARNUNG Bei Anschluss des GMR 1024 CS Condens-Heizkessels muss dieser mit einem Rückschlagventil versehen werden (Kolli DY884). 02/09/2008 - 300018582-001-AC...

  • Seite 33: Elektrische Anschlüsse

    GMR 1024 CS Condens 4. Installation Abgase Verbrennungsluft Vom Hersteller gelieferte Sammelleitung Heizkessel-Anschlusskit (DY883) Für diese Anschlussarten muss ein Abgassystem mit einem DTA (Technisches Anwendungsdokument) des STB verwendet werden. Für den optimalen Betrieb der 3CE P-Heizkessel müssen die Einstellungen der Parameter nBH bis nCA geändert werden.

  • Seite 34: Zugang Zur Anschlussklemmenleiste

    4. Installation GMR 1024 CS Condens Der elektrische Anschluss des Heizkessels hat den allgemeinen Vorschriften für elektrische Anlagen (RGIE) zu entsprechen. Der Heizkessel ist vollständig vorverkabelt. Die internen Anschlüsse des Schaltfelds nicht verändern. Für die Konformität der elektrischen Anlage muss die Netzzuleitung des Geräts über einen allpoligen Schalter mit einer...

  • Seite 35: Beschreibung Der Anschlussklemmleiste

    Vorhandene Brücke T000285-A 4.9.4 Anschluss des Raumthermostaten Die GMR 1024 CS Condens-Heizkessel können an einen Ein/Aus- Raumthermostaten mit 2 Drähten angeschlossen werden. Die Klemmen 7 und 8 des Thermostaten in beliebiger Anordnung an die Klemmen des X9-Steckers anschließen. 02/09/2008 - 300018582-001-AC...

  • Seite 36: Anschluss Einer Externen Regelung

    4. Installation GMR 1024 CS Condens ACHTUNG Bei Vorhandensein eines Raumthermostat mit Fenster- Offen-Erkennung den Parameter nF auf B stellen. ¼ Siehe Kapitel: "Änderung der Einstellungen", Seite Vorhandene Brücke Anschluss des Raumthermostaten ACHTUNG Brücke zu entfernen! T000286-A 4.9.5 Anschluss einer externen Regelung Siehe die Anleitung, die mit dem Zubehör geliefert wird.

  • Seite 37: Anschluss Eines Sicherheitskontakts

    GMR 1024 CS Condens 4. Installation 4.9.7 Anschluss eines Sicherheitskontakts Die GMR 1024 CS Condens-Heizkessel sind mit einerm Sicherheitskontakt versehen. Eine potenzialfreie Schaltvorrichtung (z. B. ein externer Gasdruckwächter oder ein Sichertheitstemperaturwächter für die Fußbodenheizung) kann an die Klemmen 5 und 6 des X9-Steckers angeschlossen werden, nachdem die werkseitig montierte Brücke abgenommen wurde.

  • Seite 38: 4.10 Anschluss-Schaltplan

    4. Installation GMR 1024 CS Condens 4.10 Anschluss-Schaltplan 230V, 50Hz GN/YW GN/YW 4 5 1 1 2 3 4 1 2 3 4 1 2 3 1 2 3 1 2 3 4 1 2 3 4 5 6 7 8 1 10 COMM.

  • Seite 39: 4.11 Befüllung Der Anlage

    GMR 1024 CS Condens 4. Installation Schwarz Blau Braun Grün Grün/Gelb GN/YW Grau Weiß Gelb Vorlauffühler Brücke zu entfernen, wenn eine Option angeschlossen werden soll Heizungspumpe Strömungswächter Heizungspumpe 3-Wege-Mischer Gasventil Temperaturwächter Außenfühler Rücklauftemperaturfühler WWE-Temperaturfühler WWE-Umwälzpumpe DHW/ PUMP Nicht aktiv/nicht mitgeliefert ---- 4.11 Befüllung der Anlage...
  • Seite 40 4. Installation GMR 1024 CS Condens Leistung <= 70 kW Leistung > 70 kW oder In ständiger Temperatur funktionierende Installation Säuregehalt (pH) nicht aufbereitetes 7 - 9 7 - 9 Wasser aufbereitetes Wasser 7 - 8.5 7 - 8.5 Leitfähigkeit bei 25 °C µS/cm...

  • Seite 41: 4.11.2 Befüllung Der Anlage

    GMR 1024 CS Condens 4. Installation ACHTUNG Kompatibilität des Produkts mit den Materialien der Anlage prüfen. Herstellervorgaben beachten (Verwendung, Dosierung usw.), um jegliche Gefahren auszuschließen (Verletzungen, Sachschäden, Umweltbelastung). 4.11.2 Befüllung der Anlage 1. Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen.
  • Seite 42 4. Installation GMR 1024 CS Condens 4. Den Systemtrenner schließen, wenn das Manometer einen Druck 2 bar von 2 bar anzeigt. ACHTUNG Wasserdichtheit überprüfen. T000137-A 02/09/2008 - 300018582-001-AC...

  • Seite 43: Inbetriebnahme

    GMR 1024 CS Condens 5. Inbetriebnahme Inbetriebnahme Schaltfeld Menütaste Display Hauptschalter Ein /Aus Manometer Schornsteinfegertaste „Escape“- oder „Reset“-Taste Heizungstemperaturtaste oder - Warmwassertemperaturtaste oder + Wartungs- oder Enter-Taste Das Display zeigt den Betriebszustand des Kessels und mögliche Fehler. Die Symbole oberhalb der Funktionstasten geben deren aktuellen Zustand an.

  • Seite 44: Kontrollepunkte Vor Der Inbetriebnahme

    Kapitel: "Gaseinstellungen", Seite 43. WARNUNG Den Kessel nicht in Betrieb stellen wenn die angebotene Gasart nicht übereinstimmt mit die zugelassene Gasarte der GMR 1024 CS Condens. T000283-B 4. Gasventil öffnen. 5. Den Gasanschlussdruck am Druckmessstutzen C auf dem Gasarmatur messen. Der Druck muss den Angaben auf dem Typenschild entsprechen.

  • Seite 45: Gaseinstellungen

    GMR 1024 CS Condens 5. Inbetriebnahme 2. Den Ein/Aus-Schalter des Heizkessels betätigen. 3. Gasabsperrhahn öffnen. 4. Einstellvorrichtungen (Thermostate, Regelung) so einstellen, dass eine Wärmeanforderung entsteht. 5. Der Einschaltzyklus beginnt. Er dauert 3 Minuten und kann nicht unterbrochen werden. Während des Einschaltzyklus werden auf der Anzeige...
  • Seite 46 5. Inbetriebnahme GMR 1024 CS Condens Die Heizkessel der Reihe GMR 1024 CS Condens - I sind bei 2E(S)B der Lieferung für den Betrieb mit Erdgas der Gruppe H voreingestellt. Die Heizkessel GMR 1024 CS Condens - I werden für den Betrieb mit Butan oder Propan geliefert und voreingestellt.

  • Seite 47: Luft-/Gasverbundregelung (Obere Stufe)

    Luft-/Gasverbundregelung (Obere Stufe) WARNUNG Für Belgien gilt: Jeder Eingriff an der Gasarmatur ist streng verboten. Die Heizkessel der Reihe GMR 1024 CS Condens sind werkseitig für den Betrieb mit Erdgas H (G20) eingestellt. Kontroll- und Einstellparameter für O / CO beim G20/G25 für große...

  • Seite 48: Luft-/Gasverbundregelung (Untere Stufe)

    Luft-/Gasverbundregelung (Untere Stufe) WARNUNG Für Belgien gilt: Jeder Eingriff an der Gasarmatur ist streng verboten. Die Heizkessel der Reihe GMR 1024 CS Condens sind werkseitig für den Betrieb mit Erdgas H (G20) eingestellt. Kontroll- und Einstellparameter für O beim G20/G25 bei geringer...

  • Seite 49: Überprüfungen Und Einstellungen Nach Der Inbetriebnahme

    GMR 1024 CS Condens 5. Inbetriebnahme Überprüfungen und Einstellungen nach der Inbetriebnahme 5.5.1 Einstellung Heizkürve Wenn ein Außentemperaturfühler angeschlossen ist, muss die Heizkurve angepasst werden. T000289-B Parameter Beschreibung Einstellbereich Werkseinstellung Vorlauftemperatur- 20 bis 85 °C 75 °C Einstellpunkt bei einer Außentemperatur von...

  • Seite 50: Anzeige Der Gemessenen Werte

    5. Inbetriebnahme GMR 1024 CS Condens Anzeige der gemessenen Werte Im Informationsmenü  können die folgenden Werte angezeigt werden: 4 pB = Vorlauftemperatur (°C) 4 pC = Rücklauftemperatur (°C) 4 pD = Temperatur des Speicherfühlers (°C) Diese Temperatur dient nur der internen Steuerung im WWE- Modus.
  • Seite 51 GMR 1024 CS Condens 5. Inbetriebnahme ACHTUNG Änderungen der Werkseinstellungen können den Betrieb des Heizkessels beeinträchtigen. Parameter Beschreibung Einstellbereich Werkseinstellung Vorlauftemperatur: T 20 bis 85 °C 75 °C Warmwassertemperatur: T 40 bis 65 °C 60 °C 0 = Heizung deaktiviert (%) / WWE deaktiviert (&)

  • Seite 52: Installateur"-Einstellungen

    5. Inbetriebnahme GMR 1024 CS Condens Parameter Beschreibung Einstellbereich Werkseinstellung Kurvenfusspunkt 0 bis 40 °C (Außentemperatur Max) Kurvenfusspunkt -30 bis 0 °C - 15 (Außentemperatur Min) Um das Gerät auf die Werkseinstellungen hj : X nhj und zurückzusetzen oder nach einem Austausch der Werkseinstellung Hauptplatine für die Parameter hj und h_ die...

  • Seite 53: Einstellung Des Manuellen Modus (# )

    GMR 1024 CS Condens 5. Inbetriebnahme 5.7.3 Einstellung des manuellen Modus (# ) 4 Mehrmals die Taste  drücken, bis das Symbol # in der Menüleiste zu blinken beginnt. 4 Auf Taste S drücken.Wenn ein Außentemperaturfühler montiert ist, wird die Mindestvorlauftemperatur P1 oder der Text AUtO angezeigt.

  • Seite 54: Zurücksetzen Auf Die Werkeinstellungen „Reset Param

    5. Inbetriebnahme GMR 1024 CS Condens 5.7.5 Zurücksetzen auf die Werkeinstellungen „RESET PARAM“ 1. Mehrmals die Taste  drücken, bis das Symbol $ in der Menüleiste zu blinken beginnt. 2. Auf Taste  drücken. Das Installateur-Menü gAht erscheint auf dem Display.

  • Seite 55: Ausschalten Des Geräts

    GMR 1024 CS Condens 6. Ausschalten des Geräts Ausschalten des Geräts Ausschalten der Anlage Wenn das Zentralheizungssystem über einen längeren Zeitraum nicht verwendet wird, wird empfohlen, den Heizkessel von der Stromversorgung zu trennen. 1. Heizung ausschalten. 2. Kessel spannungsfrei schalten.

  • Seite 56: Zentralheizung Ausschalten Oder Sommerbetrieb Aktivieren

    6. Ausschalten des Geräts GMR 1024 CS Condens Zentralheizung ausschalten oder Sommerbetrieb aktivieren 1. Auf Taste ) drücken. Das Symbol ) und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert Ajj angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste  drücken.

  • Seite 57: Warmwasserbereitung Ausschalten

    GMR 1024 CS Condens 6. Ausschalten des Geräts Warmwasserbereitung ausschalten 1. Auf Taste + drücken. Das Symbol + und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert Ajj angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste  drücken.

  • Seite 58: Überprüfung Und Wartung

    7. Überprüfung und Wartung GMR 1024 CS Condens Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Eine jährliche Inspektion ist vorgeschrieben. Es dürfen nur Originalersatzteile verwendet werden. 1. Netzanschluss und Gaszufuhr des Heizkessels unterbrechen. T000155-A...

  • Seite 59: Kondensatwassersperre

    GMR 1024 CS Condens 7. Überprüfung und Wartung 2. Speichervorderwand abnehmen. T000283-B Kondensatwassersperre Den Siphon und den Kondensatablauf unbedingt einmal jährlich überprüfen und reinigen. Wassersperre bis zur Markierung füllen. T000274-B 02/09/2008 - 300018582-001-AC...

  • Seite 60: Zündelektroden

    7. Überprüfung und Wartung GMR 1024 CS Condens Zündelektroden 1. Erdungskabel lösen. 2. Die 2 Schrauben lösen. Die Baugruppe entfernen. 3. Jegliche Spuren von Ablagerungen mit Schleifleinen entfernen. 4. Elektrodenabstand prüfen (3-4 mm). 5. Dichtung prüfen. 6. Alle Teile wieder befestigen, dabei die beschädigten Teile auswechseln.
  • Seite 61 GMR 1024 CS Condens 7. Überprüfung und Wartung 4. Anschlussmutter der Gasarmatur lösen. 5. Gebläseanschlussstecker abziehen. T000172-B 6. Entfernen Sie die Muttern vom Inspektionsdeckel auf der Vorderseite des Wärmetauschers. 7. Anschließend die Baugruppe aus Reinigungsklappe, Gebläse und Gasarmatur abnehmen. ACHTUNG Darauf achten, dass die vordere und die hintere Platte des Wärmetauschers nicht mit Wasser in Berührung kommen.

  • Seite 62: Wartung Des Brenners

    7. Überprüfung und Wartung GMR 1024 CS Condens Wartung des Brenners 1. Den Brenner mit einem Handfeger, Staubsauger oder Blasebalg reinigen. 2. Die Oberfläche des Brenners auf mögliche Beschädigungen oder Risse prüfen. Wenn Beschädigungen festgestellt werden, den Brenner austauschen. T000166-A Wartung des Wärmetauschers...

  • Seite 63: Pufferspeicher

    GMR 1024 CS Condens 7. Überprüfung und Wartung Pufferspeicher 7.7.1 Sicherheitsarmatur Es ist unerlässlich, das korrekte Funktionieren der Sicherheitsarmatur 1 mal pro Monat zu überprüfen, um eventuelle Überdrücke zu vermeiden, die den Speicherbehälter beschädigen könnten. WARNUNG Die Nicht-Beachtung dieser Wartungsregel könnte zur Beschädigung des Behälters führen.

  • Seite 64: Reinigung Des Plattenwärmetauschers

    7. Überprüfung und Wartung GMR 1024 CS Condens Reinigung des Plattenwärmetauschers Die Kaltwasserzufuhr absperren und den Speicher entleeren. T000167-A 2. Heizkessel entleeren. T000168-A 3. Plattenwärmetauscher abmontieren. 4. Den Plattenwärmetauscher mit Entkalker reinigen (Zitronensäure mit pH-Wert von 3). Mit klarem Wasser nachspülen.

  • Seite 65: Heizkessel Wieder Montieren

    GMR 1024 CS Condens 7. Überprüfung und Wartung 5. Strömungswächter abnehmen. Strömungswächter gegebenenfalls reinigen oder austauschen. Mit klarem Wasser nachspülen. T000170-A Heizkessel wieder montieren Beim Wiedereinbau in umgekehrter Ausbaureihenfolge vorgehen: 1. Reinigungsdeckel, Gasarmatur und Gebläse wieder anbringen. WARNUNG Sicherstellen, dass die Dichtungsgarnitur zwischen der vorderen Platte und dem Wärmetauscher...
  • Seite 66 7. Überprüfung und Wartung GMR 1024 CS Condens 6. Die Elektrokabel der Gasarmatur wieder anschließen. 7. Den Halter des Zündtrafos wieder befestigen. 8. Die Zündelektrode wieder am Transformator anschließen. T000176-A 9. Prüfung des Wasserdrucks. Der Wasserdruck muss mindestens 1.5 Bar betragen. Wenn der Wasserdruck zu niedrig ist, Wasser in die Anlage nachfüllen.
  • Seite 67 GMR 1024 CS Condens 7. Überprüfung und Wartung 12.Gas- und wasserführende Anschlüsse auf Dichtheit prüfen. T000163-A 13.Die Einstellung des Gas/Luft-Verhältnisses prüfen und ggf. korrigieren. ¼ Siehe Kapitel: "Luft-/Gasverbundregelung (Obere Stufe)", Seite 45 "Luft-/Gasverbundregelung (Untere Stufe)", Seite 46. T000177-A 02/09/2008 - 300018582-001-AC...

  • Seite 68: Bei Störungen

    8. Bei Störungen GMR 1024 CS Condens Bei Störungen Bei Störungen 8.1.1 Fehlermeldungen Bei Störungen werden das Symbol  und ein blinkender Code angezeigt. 2 Sekunden lang die Taste ( drücken. Wenn der Fehlercode weiterhin angezeigt wird, die Ursache für den Fehler ermitteln.
  • Seite 69 GMR 1024 CS Condens 8. Bei Störungen Fehlercode Beschreibung Vermutliche Ursachen Überprüfung/Lösung Der Wasserstand und/ Den Wasserdruck in der Anlage überprüfen. oder der Wasserdruck ist zu niedrig Die Funktion der Heizkessel-Zirkulationspumpe prüfen. Einen Schraubenzieher in den Schlitz der Pumpenachse einfügen, mehrmals die Achse nach rechts und nach Keine Zirkulation links drehen.
  • Seite 70 8. Bei Störungen GMR 1024 CS Condens Fehlercode Beschreibung Vermutliche Ursachen Überprüfung/Lösung Der Wasserstand und/ Den Wasserdruck in der Anlage überprüfen oder der Wasserdruck Vorhandensein von Wasserundichtigkeiten prüfen ist zu niedrig Die Funktion der Heizkessel-Zirkulationspumpe prüfen. Einen Schraubenzieher in den Schlitz der Pumpenachse...

  • Seite 71: Steuerungs- Oder Systemausfall

    GMR 1024 CS Condens 8. Bei Störungen Funktionsdiagramme: Temperaturfühler/Widerstand in Ohm 20000 15000 10000 5000 T000145-C 8.1.2 Steuerungs- oder Systemausfall Code Bedeutung Beschreibung ;F Sperrdauer (3 bis Die festgelegte Vorlauftemperatur wurde erreicht, und die Wärmeanforderung besteht fort. 10 Minuten) ;I WARTEN Gemessene Vorlauftemperatur pB >...

  • Seite 72: Ablesen Der Gespeicherten Fehler

    8. Bei Störungen GMR 1024 CS Condens 8.1.4 Ablesen der gespeicherten Fehler 1. Mehrmals die Taste  drücken, bis das Symbol  angezeigt wird. 2. Auf Taste  drücken. Im Display wird to-rr angezeigt (zum Beispiel to-bC = Letzter aufgetretener Fehler).

  • Seite 73: Ersatzteile

    GMR 1024 CS Condens 9. Ersatzteile Ersatzteile GMR 1024 CS CONDENS - 300018582-001-002-A 1012 1010 1005 1013 1004 1003 1006 1002 (2X) 1002 (2X) 1001 T000501-C 02/09/2008 - 300018582-001-AC...
  • Seite 74 9. Ersatzteile GMR 1024 CS Condens 2007 2043 2008 2001 2014 2006 2023 2002 2028 2015 2003 2016 2010 2024 2008 2030 2032 2029 2009 2039 2027 2017 2024 2040 2004 2039 2018 2033 2012 2020 2034 2018 2013 2020...
  • Seite 75 GMR 1024 CS Condens 9. Ersatzteile 3010 3001 3006 3008 3007 3004 3012 3011 3002 3009 3003 3005 3004 3009 3013 3014 3009 3016 3015 T000503-D 4003 4004 4004 4011 4004 4001 4006 4002 4002 4005 4015 4009 4007 (3x)
  • Seite 76 9. Ersatzteile GMR 1024 CS Condens 5053 5017 5018 5028 5010 5001 5010 5010 5017 5029 5046 5018 5013 5046 5008 5004 5014 5011 5009 5002 5015 5040 5062 5012 5043 5033 5045 5061 5044 5049 5054 5011 5046 5062...
  • Seite 77 GMR 1024 CS Condens 9. Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 2011 184057 Pumpe UPRO 15/55 2012 182933 Siphon 2013 182934 Fühler NTC (x2) 2014 182935 Dichtung für Brennerplatte (x10) 2015 182936 Brennerdichtung (Glasfaser) (x5) 2016 182937 Dichtung O-Ring 94x2 (x10) 2017...
  • Seite 78 9. Ersatzteile GMR 1024 CS Condens Kennziffern Artikel-Nr. Bezeichnung 4004 184055 Kabelsatz 4005 182988 Schaltfeldfront 4006 182989 Schaltfeldrückwand 4007 182990 Schrauben K 3.5x10 (x50) 4009 182992 Frontplatte 4011 182994 Sicherung 2 AT (x10) 4015 182996 Schalter 5001 182997 Plattenwärmetauscher 5002...
  • Seite 79 GMR 1024 CS Condens 9. Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 5053 184066 Trinkwassererwärmerisolierung (40 l) 5054 184061 Sicherheitsventil mit Kreuzstück G1/2 (7 bar) 5056 184104 Verlängerung für Wassersperre 5057 182965 Rohr für Sicherheitsventil 5060 184108 Sicherheitsventil 7 bar (1/2") 5061 184074...
