Aufbau Der Kesselbaureihe Gsr 210; Ce Entspricht Den Vorschriften Folgender Europäischen Richtlinien - OERTLI OPTIMAT GSR 210 Condens Bedienungsanleitung

Aufbau der Kesselbaureihe GSR 210

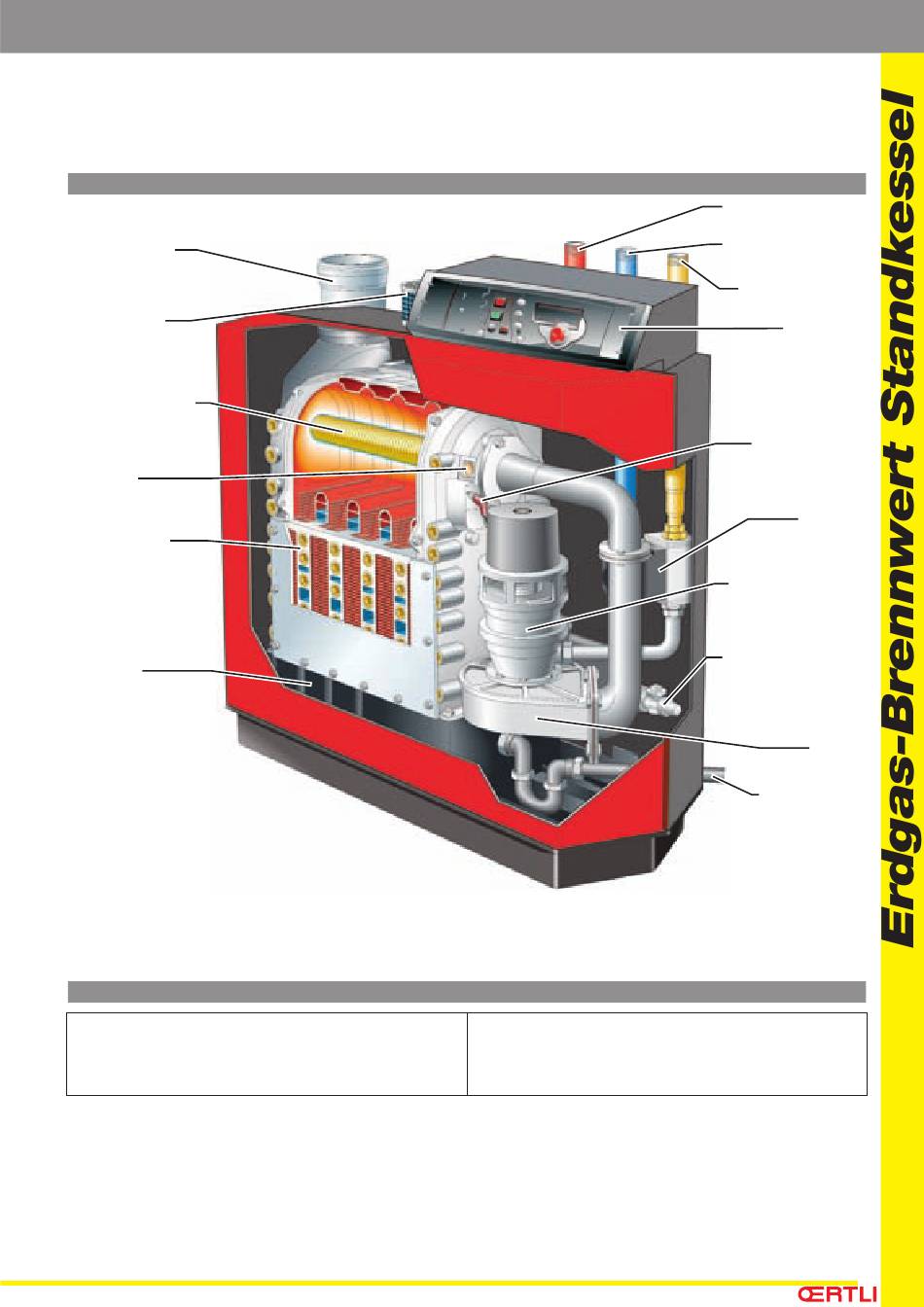

Schnittbild des OPTIMAT GSR 210 Condens
Abgasanschluss
NW 150
Verbrennungs-
luftzufuhr NW 150
Vormischbrenner mit
Metallvliesauflage
Schauglas
Wärmetauscher
Reinigungsdeckel
vorn abnehmbar
Kunststoff-
Kondenswasserwanne
CE Entspricht den Vorschriften folgender europäischen Richtlinien
- 92/42 EWG Wirkungsgrad-Richtlinie
- 90/396 EWG Gasgeräte-Richtlinie
- 73/23 EWG Niederspannungs-Richtlinie
- 89/336 EWG Elektromagnetische Verträglichkeits-Richtlinie
Die Erdgas Brennwertkessel OPTIMAT GSR 210 erfüllen die Anforderungen der Energieeinsparverordnung /EnEV)
mit einem ausgesprochen günstigen Kosten-Nutzen Verhältnis.
- Produkt-Ident-Nr. CE 0063BL3264
3
Heizungsvorlauf R 1
(GSR216 R 1
Heizungsrücklauf R 1
(GSR216 R 1
Gasanschluss R 1
Œ-tronic 3 ®
Schaltfeld
Zünd-/Ionisations
Elektrode
Multiblock
Gasarmatur
IMS (Integriertes Misch
System mit Luftab-
schluss im Stillstand)
Füll-/Entleerungshahn
und Anschluss-
möglichkeit für NT
Rücklauf
Gebläse
Kondenswasser-
ablauf DN 32
GSR210_F0001
