Interposer-Modul

Entfernen des Interposer-Moduls

Voraussetzungen
1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie die obere Abdeckung (Seitenblende) .
4. Entfernen Sie die Frontblende.
5. Entfernen Sie die Lüfterbaugruppe.
ANMERKUNG: Dieser Schritt ist für die Systemkonfiguration gültig, die mit 80 W-CPU ausgeliefert wird.
6. Entfernen Sie die Riser-Karte.
Info über diese Aufgabe

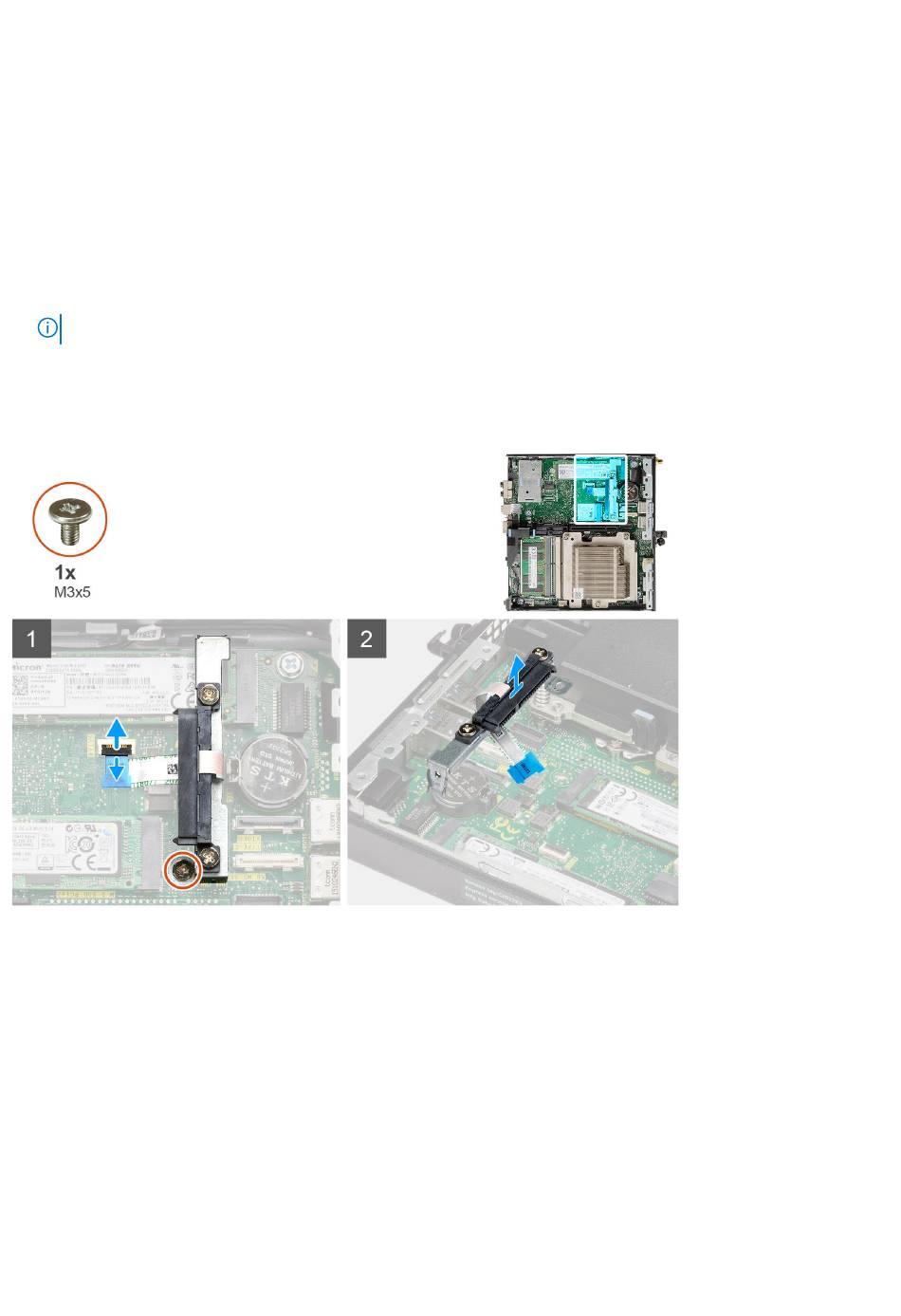

Die nachfolgenden Abbildungen zeigen die Position des Interposer-Moduls und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Öffnen Sie den Auslöser und trennen Sie das SATA FPC-Kabel von der Systemplatine.
2. Lösen und entfernen Sie die einzelne Schraube (M3x5), mit der das Interposer-Modul an der Systemplatine befestigt ist.

Einbauen des Interposer-Moduls

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position des Interposer-Moduls und bietet eine visuelle Darstellung des Installationsverfahrens.
