Interne Antenne; Entfernen Der Internen Antenne - Dell Precision 3240 Compact Servicehandbuch

Interne Antenne

Entfernen der internen Antenne

Voraussetzungen
1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie die obere Abdeckung.
4. Entfernen Sie die SMA-Antenne.
5. Entfernen Sie die Frontblende.
6. Nehmen Sie die Festplattenbaugruppe heraus.
7. Entfernen Sie das Solid-State-Laufwerk.
8. Entfernen Sie die WLAN-Karte.
9. Entfernen Sie den Lautsprecher.
10. Entfernen Sie die Lüfterbaugruppe.
11. Entfernen Sie die Speichermodule.
12. Entfernen Sie die Riser-Karte.
13. Entfernen Sie den Kühlkörper.
14. Entfernen Sie das Interposer-Modul.
15. Entfernen Sie die Hauptplatine.
Info über diese Aufgabe

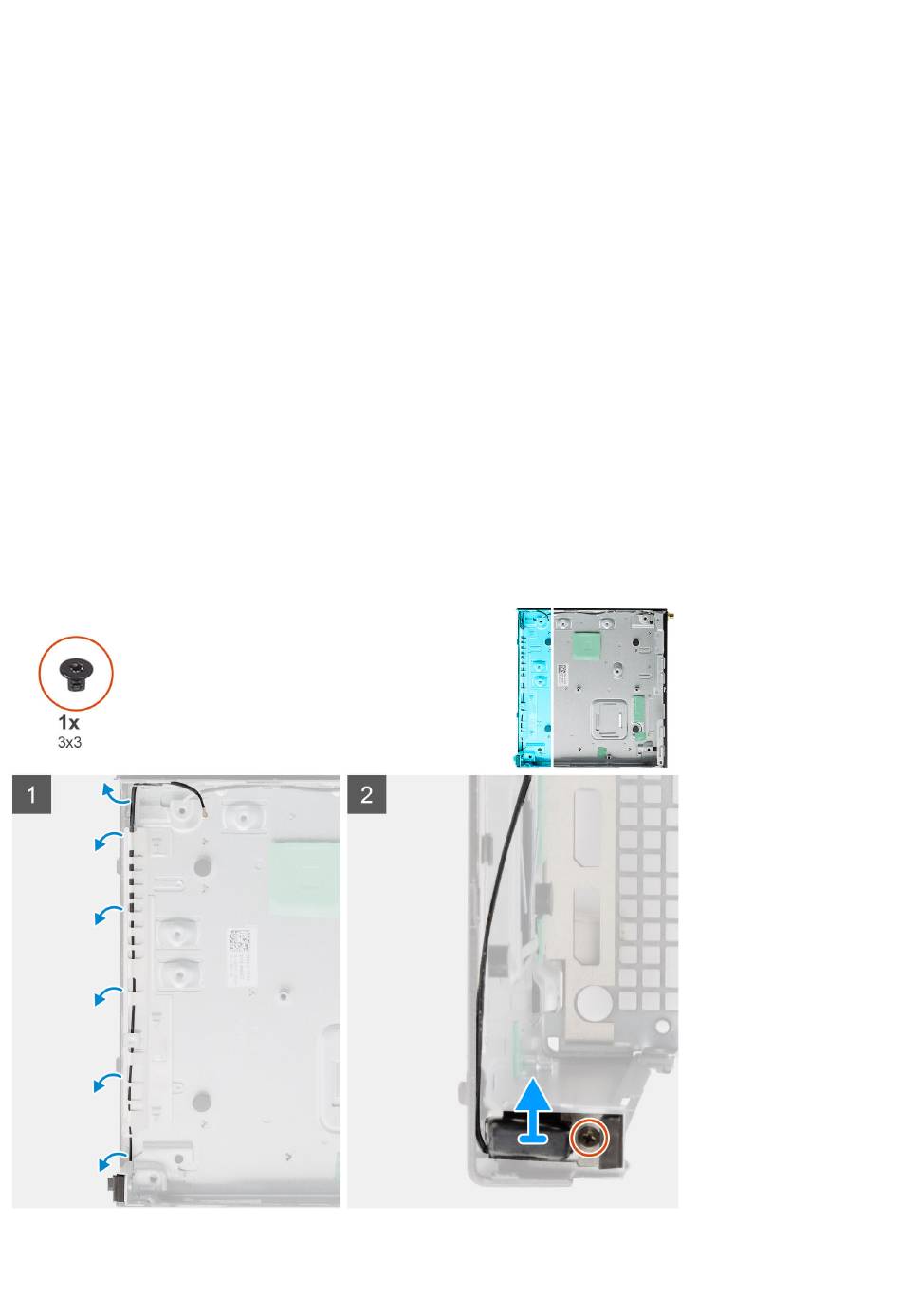

Die nachfolgenden Abbildungen zeigen die Position der internen Antenne und stellen das Verfahren zum Entfernen bildlich dar.
72 Ausbau und Wiedereinbau
