Einbauen Der Wlan-Karte - Dell Precision 3240 Compact Servicehandbuch

3. Entfernen Sie die obere Abdeckung (Seitenblende).
4. Entfernen Sie die Frontblende.
5. Entfernen Sie die Festplattenbaugruppe.
Info über diese Aufgabe

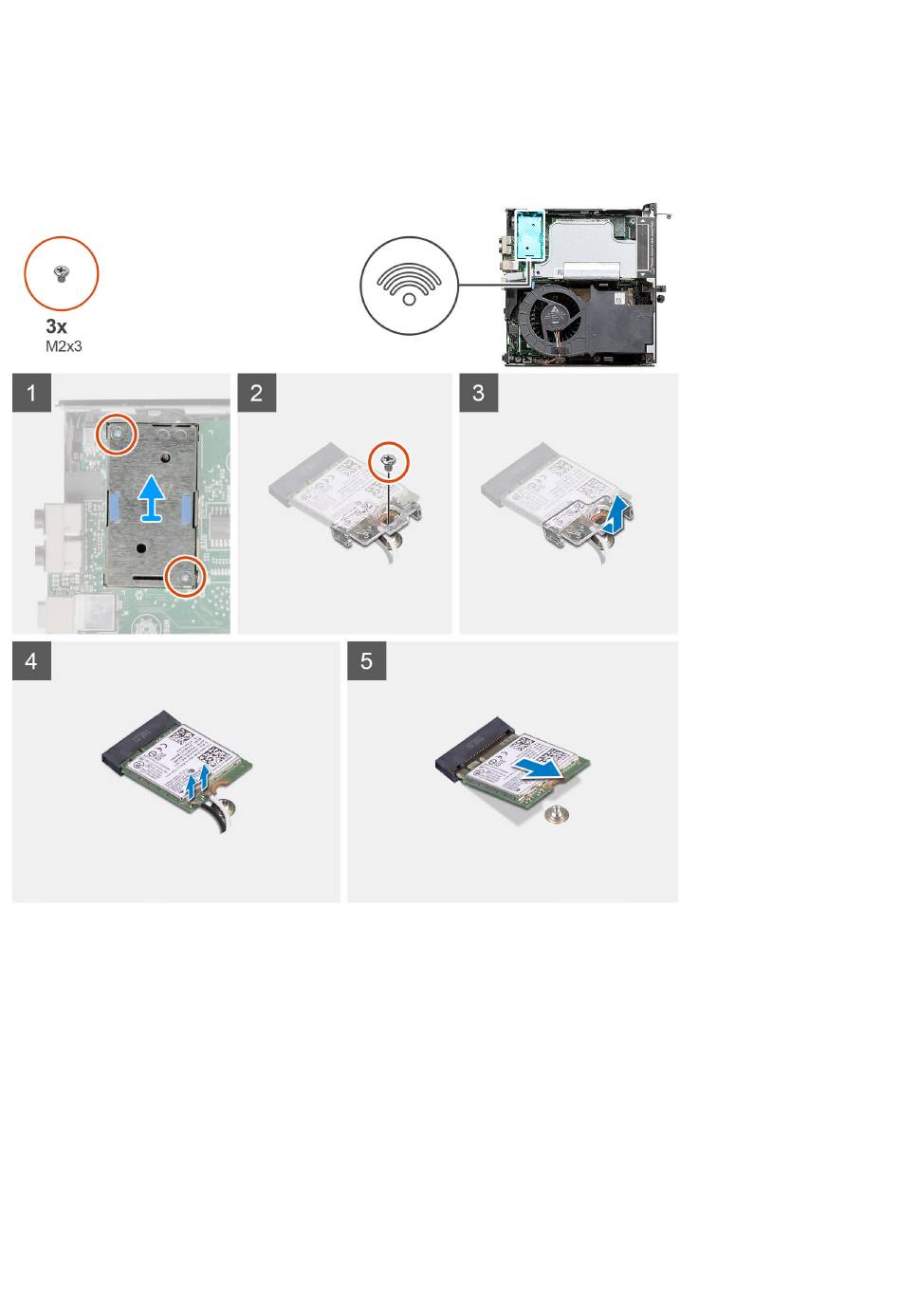

Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
Schritte
1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist.
2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab.
3. Trennen Sie die Antennenkabel von der WLAN-Karte.
4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Hauptplatine.

Einbauen der WLAN-Karte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
36 Ausbau und Wiedereinbau
