Einbauen Der Systemplatine - Dell Precision 3240 Compact Servicehandbuch

Schritte
1. Entfernen Sie die einzelne Schraube (6-32) zur Befestigung des Festplattenhalters an der Systemplatine.
2. Heben Sie den Festplattenhalter von der Systemplatine.
3. Entfernen Sie die drei Schrauben (M3x4) und die drei Schrauben (6-32), mit denen die Systemplatine am Gehäuse befestigt ist.

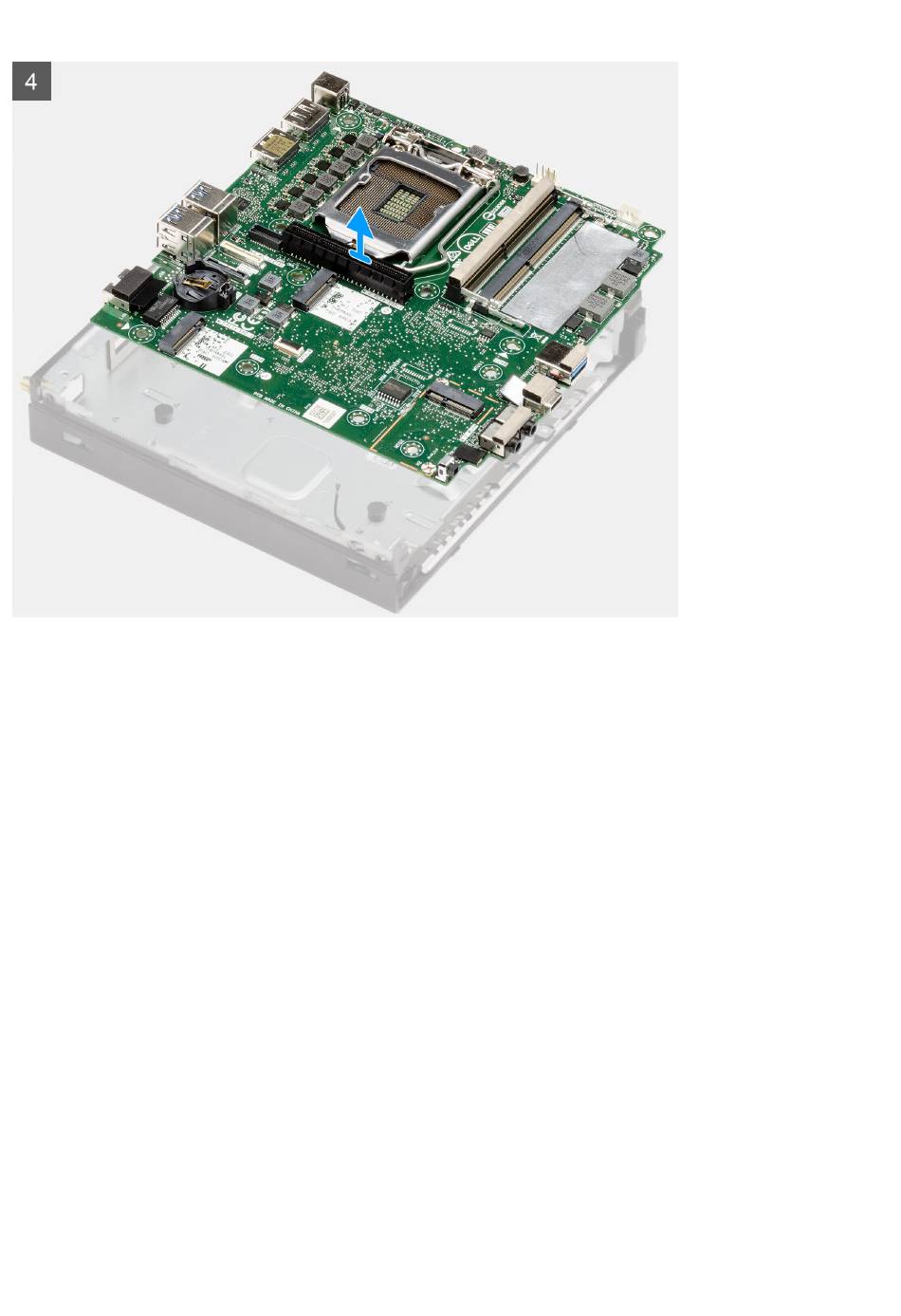

4. Heben Sie die Systemplatine aus dem Gehäuse heraus.

Einbauen der Systemplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens.
