Einbauen Der Optionalen E/A-Karte - Dell Precision 3240 Compact Servicehandbuch

7. Entfernen Sie die Riser-Karte.
Info über diese Aufgabe

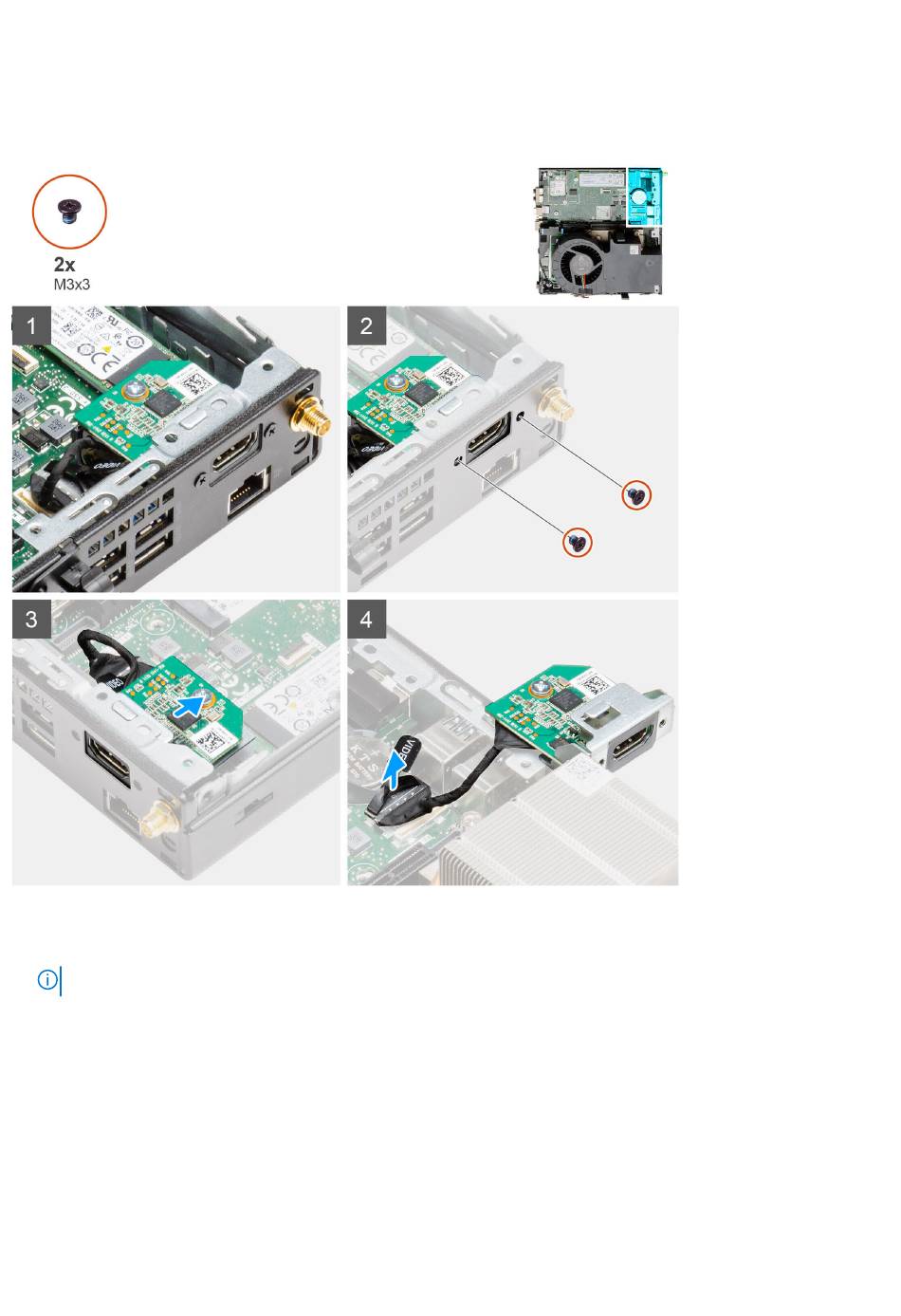

Die nachfolgenden Abbildungen zeigen die Position der optionalen E/A-Karte und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die beiden Schrauben (M3x3) , mit denen das optionale E/A-Modul am Systemgehäuse befestigt ist.
ANMERKUNG: Der Schraubentyp unterscheidet sich von der Art des verwendeten E/A-Moduls.
2. Schieben Sie die optionale E/A-Karte aus ihrem Steckplatz im Gehäuse und entfernen Sie sie.
3. Trennen Sie das Kabel, das die optionale E/A-Karte mit der Systemplatine verbindet.
4. Entfernen Sie die E/A-Karte aus der Systemeinheit.

Einbauen der optionalen E/A-Karte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
54 Ausbau und Wiedereinbau
