Info über diese Aufgabe

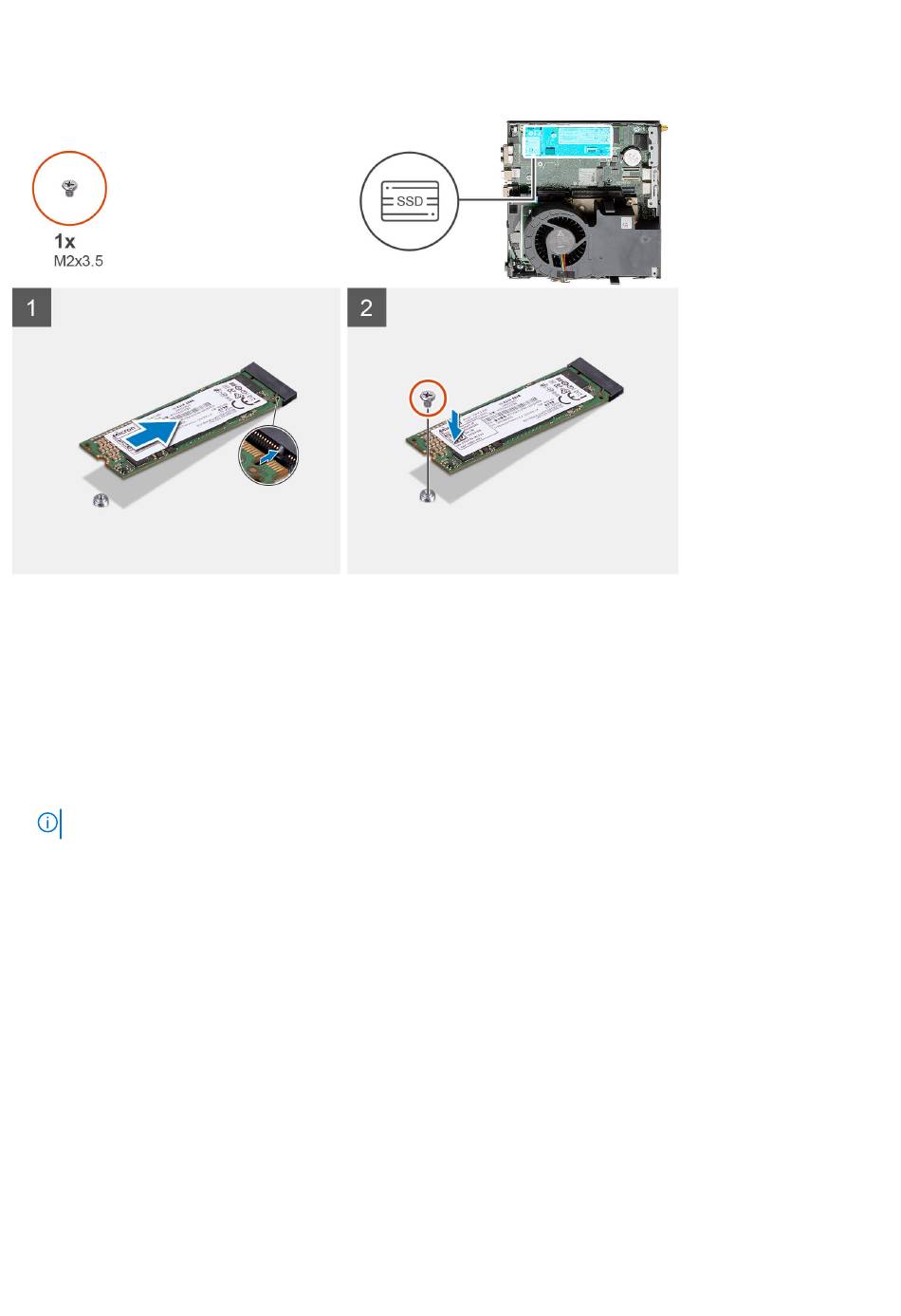

Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus.
2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein.
3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-PCIe-SSD-Laufwerks an der Systemplatine wieder an.
Nächste Schritte
1. Installieren Sie die Festplattenbaugruppe.
2. Setzen Sie die Riser-Karte
3. Bauen Sie die Lüfterbaugruppe
ANMERKUNG: Dieser Schritt ist für die Systemkonfiguration gültig, die mit 80 W-CPU ausgeliefert wird.
4. Installieren Sie die Frontblende.
5. Installieren Sie die obere Abdeckung
6. Bringen Sie die Seitenabdeckung
7. Folgen Sie den Anweisungen unter

Optionale E/A-Karte

Entfernen der optionalen E/A-Karte

Voraussetzungen
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie die obere Abdeckung
4. Entfernen Sie die Frontblende.
5. Nehmen Sie die Festplattenbaugruppe
6. Entfernen Sie das Solid-State-Laufwerk.
ein.
ein.
(Seitenblende).
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
(Seitenblende).
heraus.
Computers.
Computers.
Ausbau und Wiedereinbau 53
