Dell Precision 3240 Compact Servicehandbuch Seite 71

Schritte
1. Senken Sie die Systemplatine in das System ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Steckplätzen im
Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Systems ausgerichtet sind.

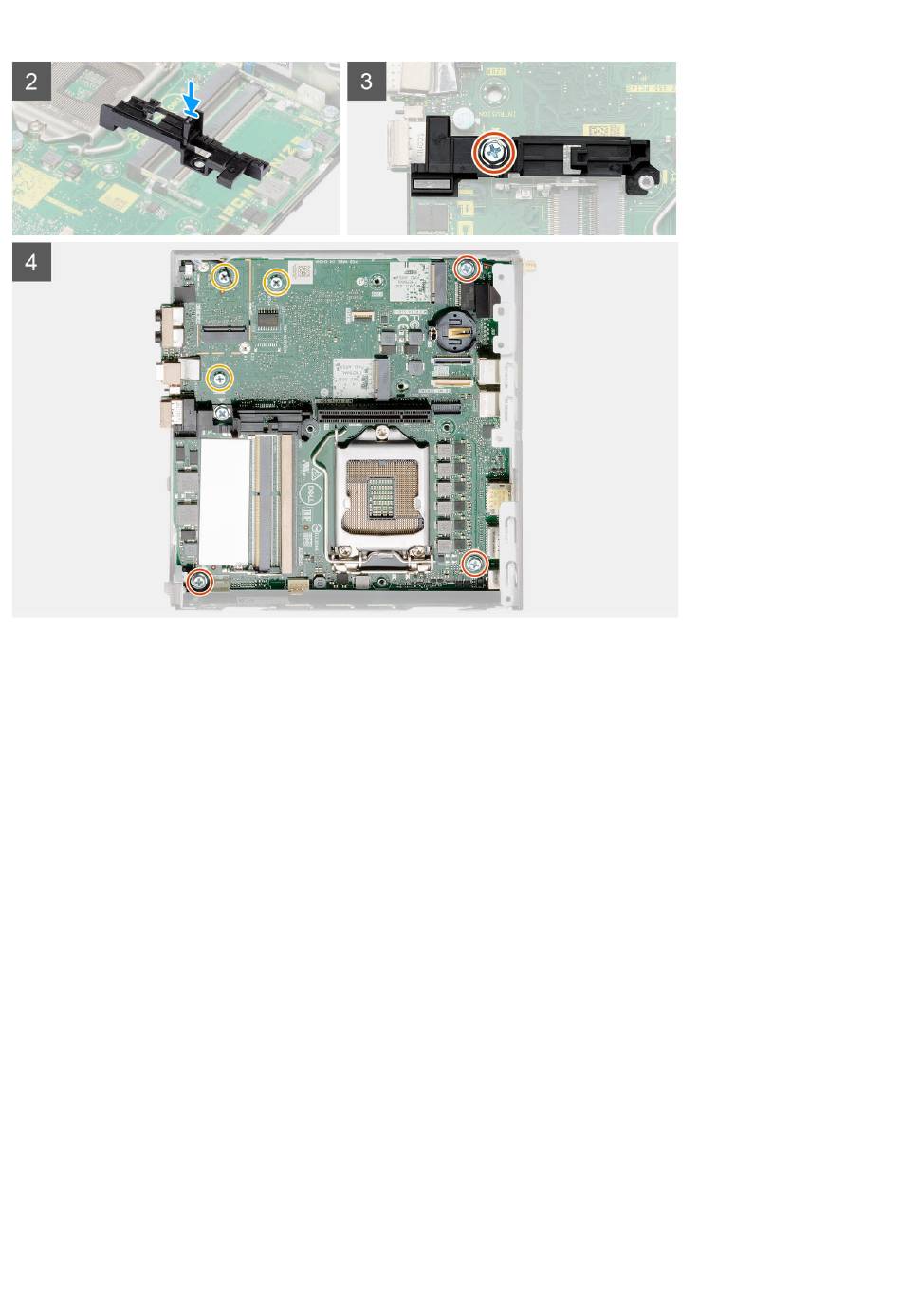

2. Richten Sie den Schlitz auf der Halterung des Festplattenlaufwerksträgers an der Systemplatine aus und setzen Sie den
Festplattenträger auf die Systemplatine.
3. Setzen Sie die Schraube (6-32) wieder ein, mit der die Halterung des Festplattenlaufwerksträgers an der Systemplatine befestigt wird.
4. Bringen Sie die drei Schrauben (M3x4) und drei Schrauben (6-32) wieder an, mit denen die Systemplatine am Gehäuse befestigt wird.
Nächste Schritte
1. Setzen Sie die Interposer-Karte
2. Bauen Sie den Kühlkörper
3. Setzen Sie die Riser-Karte
4. Installieren Sie die Speichermodule.
5. Installieren Sie den Lautsprecher.
6. Bauen Sie die Lüfterbaugruppe
7. Setzen Sie die WLAN-Karte
8. Bauen Sie das SSD-Laufwerk
9. Installieren Sie die Festplattenbaugruppe.
10. Installieren Sie die Frontblende.
11. Installieren Sie die SMA-Antenne.
12. Installieren Sie die obere
13. Bringen Sie die Seitenabdeckung
14. Folgen Sie den Anweisungen unter
ein.
ein.
ein.
ein.
ein.
ein.
Abdeckung.
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
Ausbau und Wiedereinbau 71
