Einbauen der WLAN-Karte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

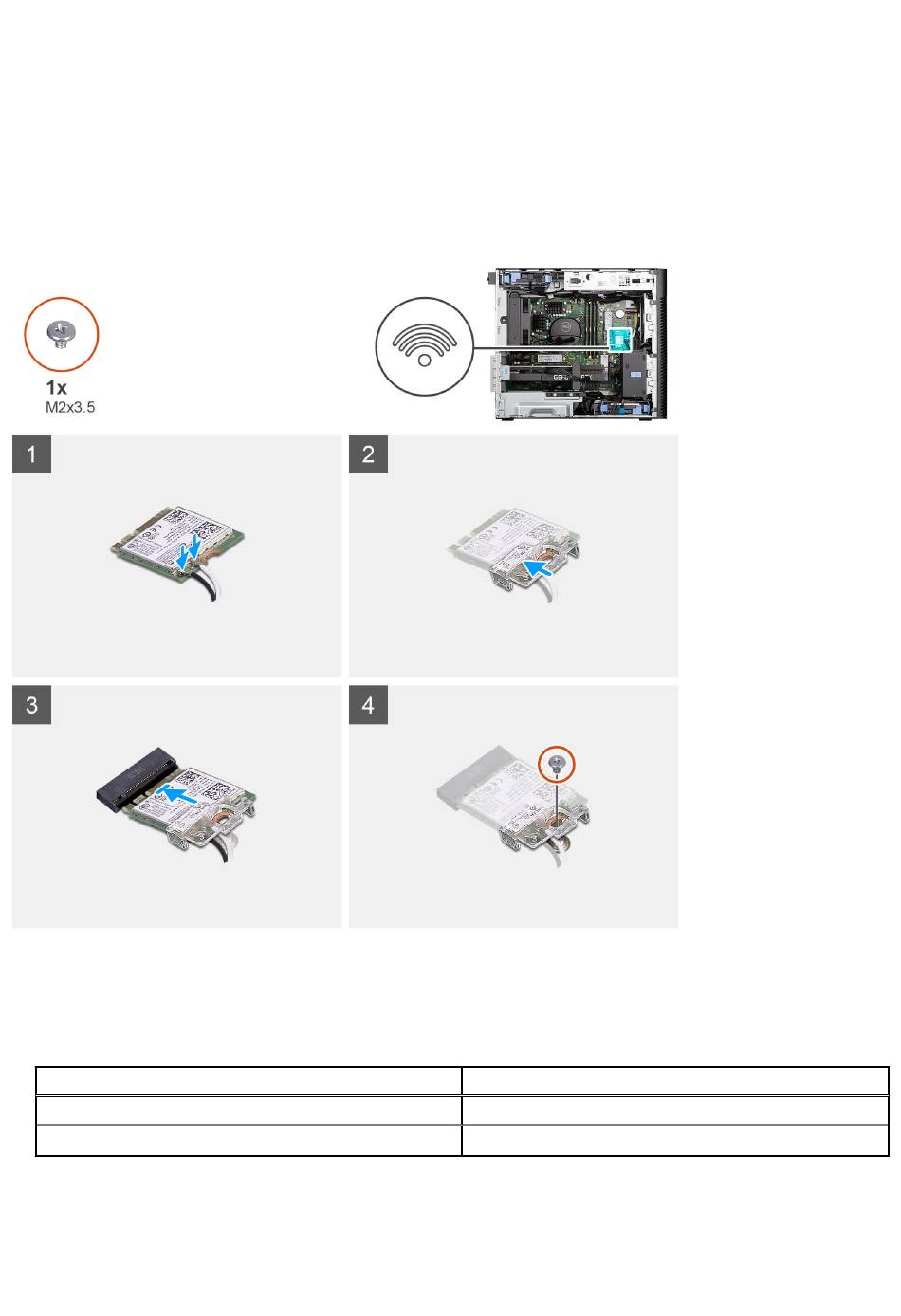

Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Verbinden Sie die Antennenkabel mit der WLAN-Karte.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer.
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der Wireless-Karte
Netzkabel (weißes Dreieck)
Auxiliary-Kabel (schwarzes Dreieck)
2. Setzen Sie die WLAN-Kartenhalterung auf, um die WLAN-Antennenkabel zu befestigen.
3. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein.
4. Setzen Sie die Schraube (M2x3.5) wieder ein, mit der die Kunststofflasche an der WLAN-Karte befestigt wird.
32 Entfernen und Einbauen von Komponenten
Antennenkabelfarbe
Weiß
Schwarz
