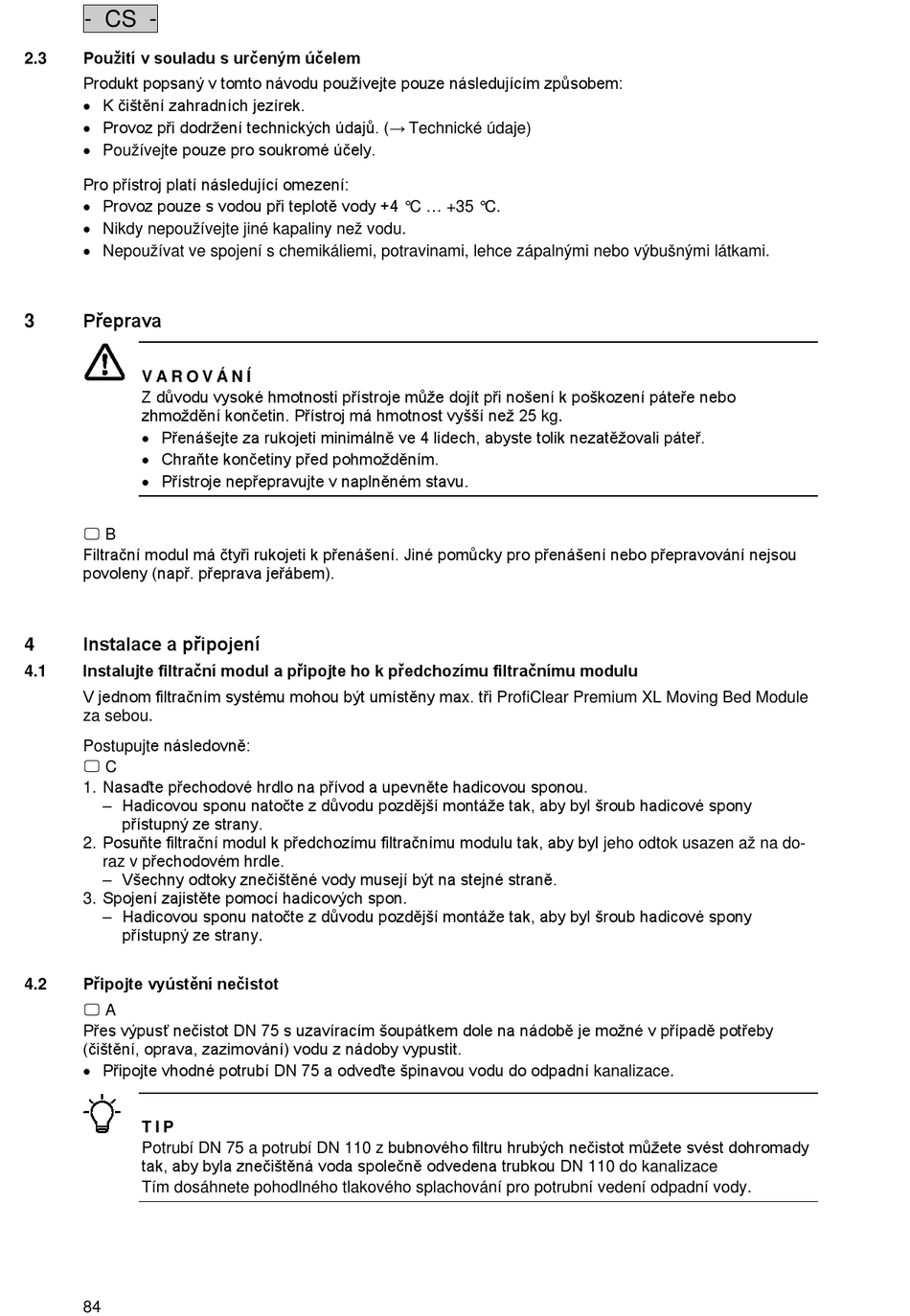

Použití V Souladu S Určeným Účelem; Přeprava; Instalace A Připojení; Instalujte Filtrační Modul A Připojte Ho K Předchozímu Filtračnímu Modulu - Oase ProfiClear Premium XL Moving Bed Modul Gebrauchsanleitung

- CS -
Použití v souladu s určeným účelem
2.3
Produkt popsaný v tomto návodu používejte pouze následujícím způsobem:
• K čištění zahradních jezírek.
• Provoz při dodržení technických údajů. (→ Technické údaje)
• Používejte pouze pro soukromé účely.
Pro přístroj platí následující omezení:
• Provoz pouze s vodou při teplotě vody +4 °C ... +35 °C.
• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
Přeprava
3
V A R O V Á N Í
Z důvodu vysoké hmotnosti přístroje může dojít při nošení k poškození páteře nebo
zhmoždění končetin. Přístroj má hmotnost vyšší než 25 kg.
• Přenášejte za rukojeti minimálně ve 4 lidech, abyste tolik nezatěžovali páteř.
• Chraňte končetiny před pohmožděním.
• Přístroje nepřepravujte v naplněném stavu.
 B
Filtrační modul má čtyři rukojeti k přenášení. Jiné pomůcky pro přenášení nebo přepravování nejsou
povoleny (např. přeprava jeřábem).
Instalace a připojení
4
Instalujte filtrační modul a připojte ho k předchozímu filtračnímu modulu
4.1
V jednom filtračním systému mohou být umístěny max. tři ProfiClear Premium XL Moving Bed Module
za sebou.
Postupujte následovně:
 C
1. Nasaďte přechodové hrdlo na přívod a upevněte hadicovou sponou.
– Hadicovou sponu natočte z důvodu pozdější montáže tak, aby byl šroub hadicové spony
přístupný ze strany.
2. Posuňte filtrační modul k předchozímu filtračnímu modulu tak, aby byl jeho odtok usazen až na do-
raz v přechodovém hrdle.
– Všechny odtoky znečištěné vody musejí být na stejné straně.
3. Spojení zajistěte pomocí hadicových spon.
– Hadicovou sponu natočte z důvodu pozdější montáže tak, aby byl šroub hadicové spony
přístupný ze strany.
Připojte vyústění nečistot
4.2
 A
Přes výpusť nečistot DN 75 s uzavíracím šoupátkem dole na nádobě je možné v případě potřeby
(čištění, oprava, zazimování) vodu z nádoby vypustit.
• Připojte vhodné potrubí DN 75 a odveďte špinavou vodu do odpadní kanalizace.
T I P
Potrubí DN 75 a potrubí DN 110 z bubnového filtru hrubých nečistot můžete svést dohromady
tak, aby byla znečištěná voda společně odvedena trubkou DN 110 do kanalizace
Tím dosáhnete pohodlného tlakového splachování pro potrubní vedení odpadní vody.
84
