HANSGROHE AXOR Uno2 38030000 Montageanleitung Seite 8

Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Spingere la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare i dadi.
4. Collegare i tubi collegamento alle valvole ad
angolo. Freddo a destra - caldo a sinistra.
5. 38030000 / 38035000: Collegare la barra
di trazione alle valvola di scarico.

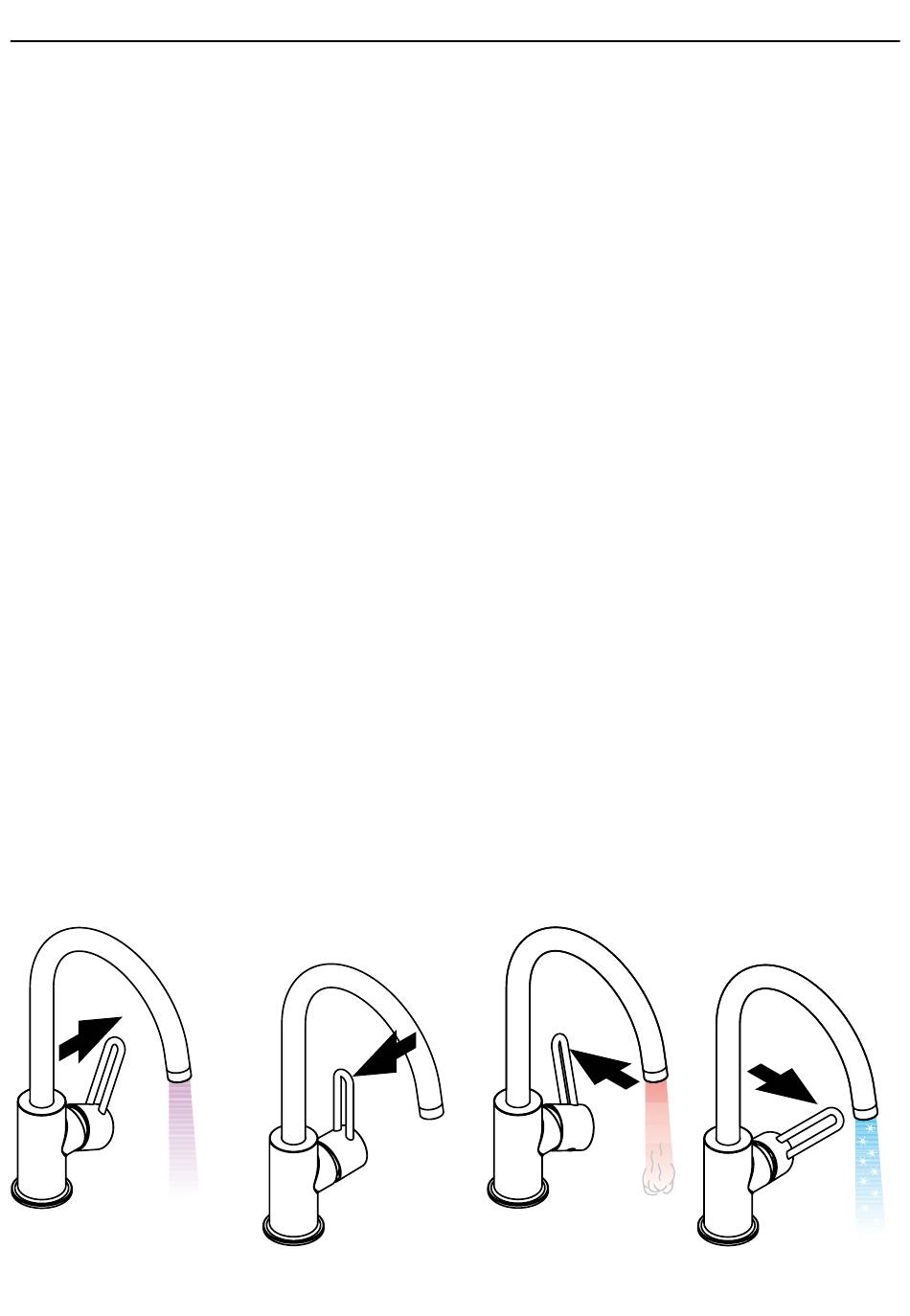

Procedura
Il miscelatore é azionato dal sollevamento della leva
Girando a sinistra = acqua calda,
Girando a destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del
waterdimmer (limitatore di flusso).
®
Potenza di erogazione
con waterdimmer:
Potenza di erogazione
senza waterdimmer:
Pressione d'uso:
Pressione d'uso consigliata:
Pressione di prova:
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda:
Temp. dell'acqua calda consigliata: 65° C
Segno di verifica 38030000:
Il rompigetto non corrisponde al DIN EN 246
Procedura
aperto
8
Italiano
7 l/min 0,3 MPa
14/min 0,3 MPa
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 80° C
SVGW
chiudere
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso
è almeno di 0,15 MPa.
Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione, si può elimi-
nare il limitatore di portata (6a) dietro la valvola di
aerazione.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagina
14.
In combinazione con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è necessario.
Parti di ricambio (vedi pagg. 4)
1 manopola
1.1 tappino
1.2 vite a perno M6x10 DIN 916
2 cappuccio
3 ghiera di fissaggio
4 cartuccia completa
5 guarnizione
6 rompigetto compl.
7 set di fissaggio completo
8 raccordo flessibile 470 mm
9 asta salterello
10 bocca erogazione compl.
38030000/38031000
11 bocca erogazione compl. 38035000 97688000
Accessori speciali
X chiave per montaggio
(non compresi)
calda
38094000
96762000
96029000
96763000
97209000
96764000
95008000
96911000
13961000
96321000
96657000
97363000
58085000
fredda
