Atenção! A misturadora deve ser instalada, purga-
da e testada de acordo com as normas em vigor!
Montagem
1. Purgar bem as tubagens de alimentação de
água.
2. Colocar a misturadora com o vedante no lava-
tório.
3. Enfiar os vedantes e a peça de fixação e aperte as
porcas.
4. Apertar os parafusos.
5. 38030000 / 38035000: Ligar os tubos de alimen-
tação da misturadora às torneiras de esquadria.
Fria à direita - quente à esquerda.
6. Ligar a vareta à alavanca da válvula automática.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Dados Técnicos
Misturadoras produzidas em série com
Waterdimmer (limitador de caudal).
®
Caudal com waterdimmer:
Caudal sem waterdimmer:
Pressão de funcionamento:
Pressão de func. recomendada:
Pressão testada:
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente:
Temp. água quente recomendada: 65° C
O emulsor não corresponde à DIN EN 246

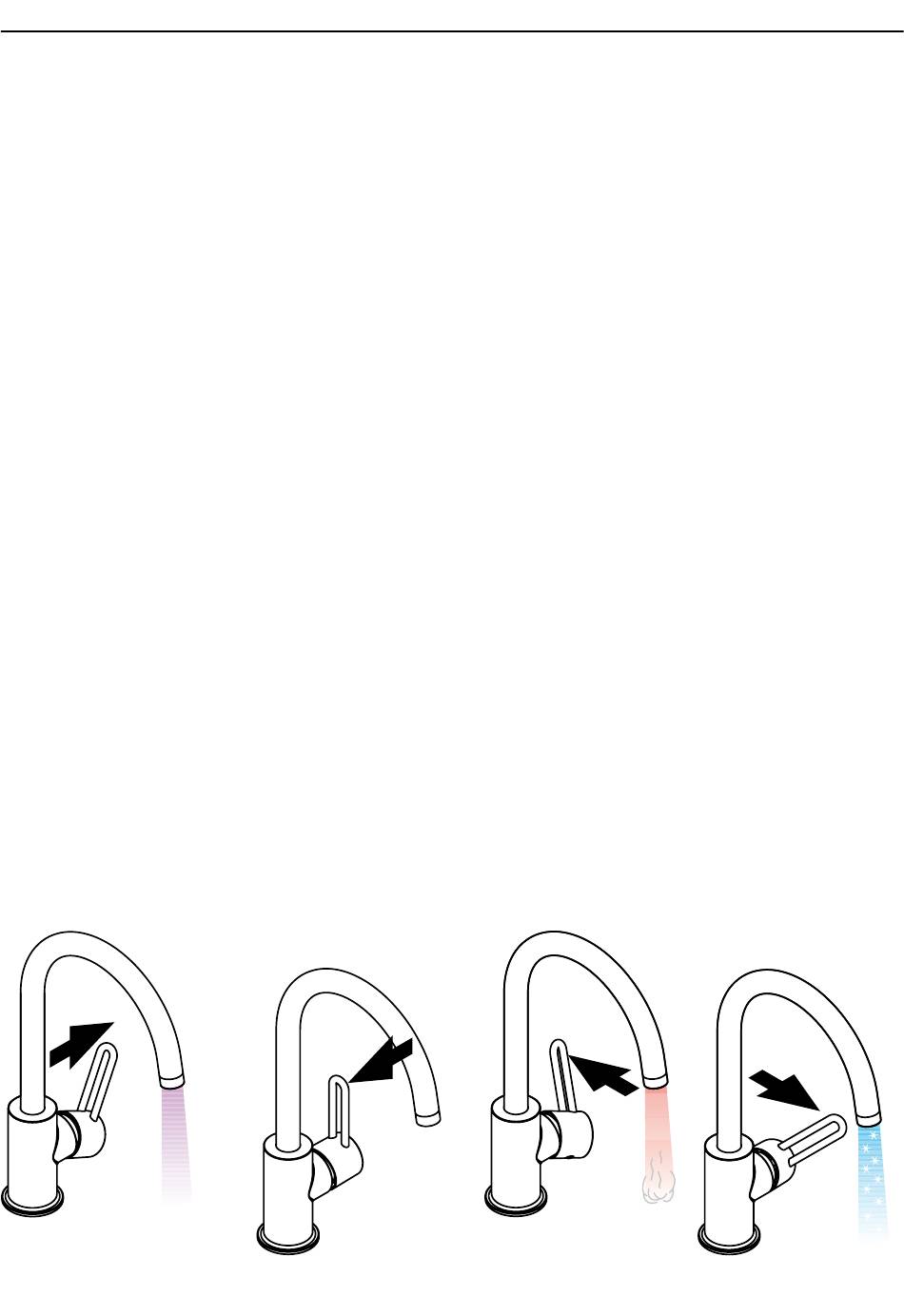

Funcionamento
abrir
12
Português
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de controlo
térmico ou hidráulico) desde que a pressão de
utilização seja, no minimo, de 0,15 MPa.
Neste caso o limitador de caudal (6a) existente por
trás do emulsor deverá ser retirado.
Misturadora momocomando equipada com limita-
dor de temperatura (ver página 14).
Não se aplica quando são utilizados esquentadores
instantâneos.
Peças de substituição (ver página 4)
1
1.1 Tampa de parafuso
1.2 Parafuso M6x10 DIN 916
2
3
4
5
6
7
7 l/min 0,3 MPa
8
14 l/min 0,3 MPa
9
max. 1 MPa
10 Bica (completa)
0,1 - 0,5 MPa
1,6 MPa
11 Bica (completa) 38035000
max. 80° C
Acessórios especiais
X
fechar
Manípulo
Espelho
Porca
Cartucho (completa)
Vedante
Emulsor
Porca de fixaçao compl.
Tubo flexível 470 mm
Vareta
38030000/38031000
chave especial
(não vem incluído)
quente
38094000
96762000
96029000
96763000
97209000
96764000
95008000
96911000
13961000
96321000
96657000
97363000
97688000
58085000
fria
