U w a g a ! A r m a t u r a m u s i b y ć z a m o n t o -
wana, przepłukana i wypróbowana według
obowiązujących norm.
Montaż
1. Dokładnie przepłukać przewody dopro-
wadzające.
2. Zamontować armaturę na umywalce.
3. Podkładkę i śrubę mocującą przełożyć przez
węże przyłączeniowe i trzpień gwintowany,
dokręcić nakrętką.
4. Podłączyć węże do przyłączy kątowych,
zimna prawa strona – ciepła lewa strona.
5. 38030000 / 38035000: Podłączyć cięgło z
odpływem.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Dane techniczne
Armatura produkowana seryjnie z funkcja
Waterdimmer® (ogranicznik przeplywu).
Wydajność przepływu z
ogranicznikiem przepływu:
Wydajność przepływu bez
ogranicznika przepływu:
Ciśnienie max.:
Ciśnienie zalecane:
Ciśnienie próbne:
(1 MPa = 10 bary = 147 PSI)
Maksymalna temperatura wody gorącej:80° C
Zalecana temperatura wody gorącej: 65° C
Napowietrzacz nie odpowiada normie DIN EN 246

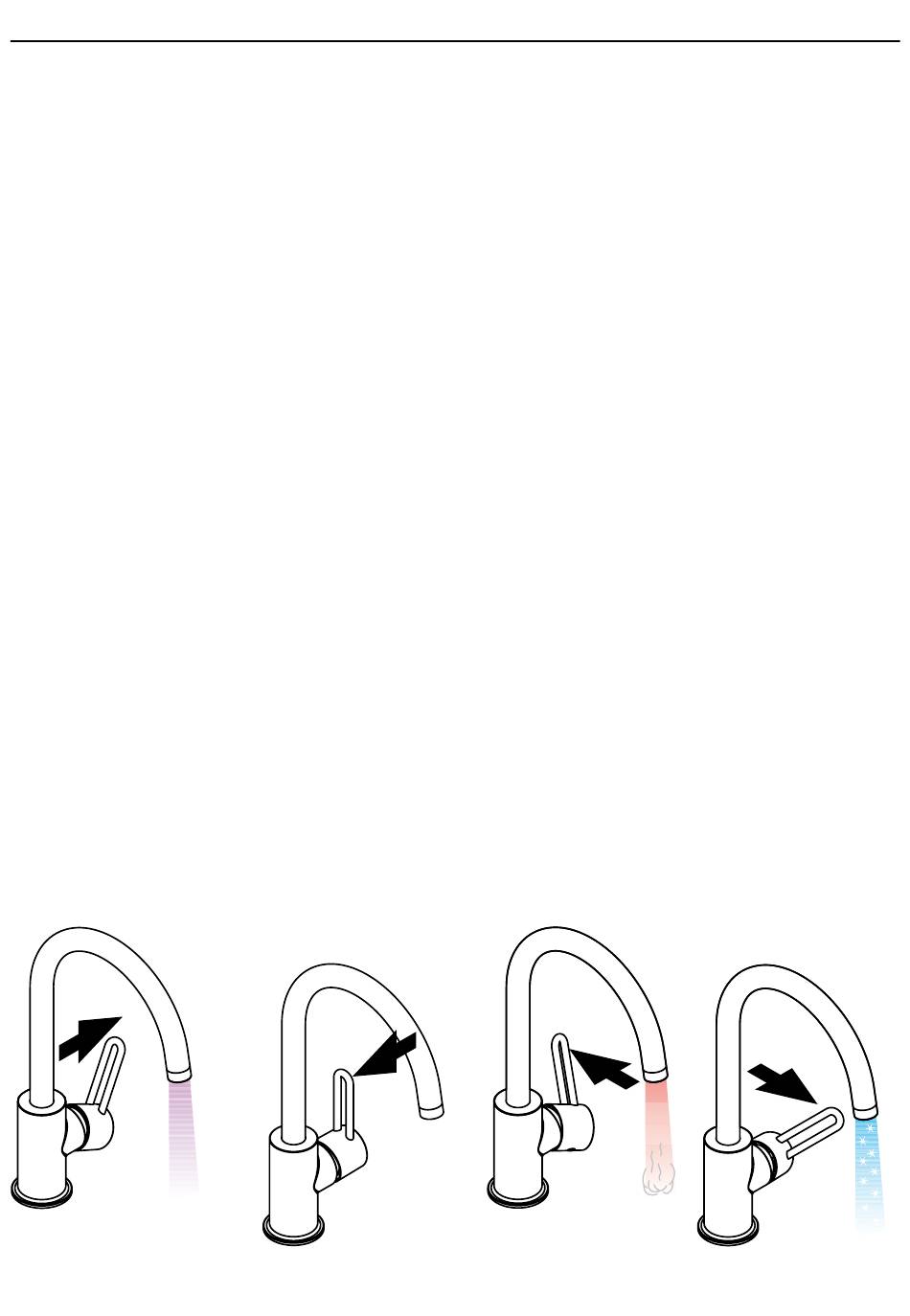

Obsługa
otworzyć
Polski
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrzewa-
czami wody, sterowanymi hydraulicznie i termicznie, jeśli
ciśnienie wody wynosi min. 0,15 MPa.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chcemy uzyskać
większy przepływ wody można usunąć ogranicznik
przepływu (6a) znajdujący się za perlatorem.
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 14.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Części serwisowe (zobacz str. 4)
1
1.1 Korek maskujący
1.2 Śruba bezpieczeństwa
2
3
4
5
6
7 l/min 0,3 MPa
7
8
14 l/min 0,3 MPa
9
1 MPa
10 Wylewka kpl.
0,1 - 0,5 MPa
1,6 MPa
11 Wylewka kpl. 38035000
Wyposażenie dodatkowe
X
zamknąć
Uchwyt
M6x10 DIN 916
Rozeta kulowa
Nakrętka
Wkład kpl.
Uszczelka
Napowietrzacz (perlator)
Mocowanie
Wąż przyłączeniowy 470 mm
Cięgło
38030000/38031000
Zestaw klucza montażowego
(nie dostarczany z produktem)
ciepła
38094000
96762000
96029000
96763000
97209000
96764000
95008000
96911000
13961000
96321000
96657000
97363000
97688000
58085000
zimna
