HANSGROHE AXOR Uno2 38030000 Montageanleitung Seite 10

Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel mon-
teren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
4. 38030000 / 38035000:
Trekstang aan de afvoerplug bevestigen.
Grote drukverschillen tussen de kouden warm wate-
raansluitingen dienen vermeden te worden.
Technische gegevens
Kraan met Waterdimmer
begrenzer).
Doorstroomcap. met waterdimmer: 7 l/min 0,3 MPa
Doorstroomcap. zonder waterdimmer: 14 l/min 0,3 MPa
Werkdruk:
Aanbevolen werkdruk:
Getest bij:
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water:
Aanbevolen warm water temp.: 65° C
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.

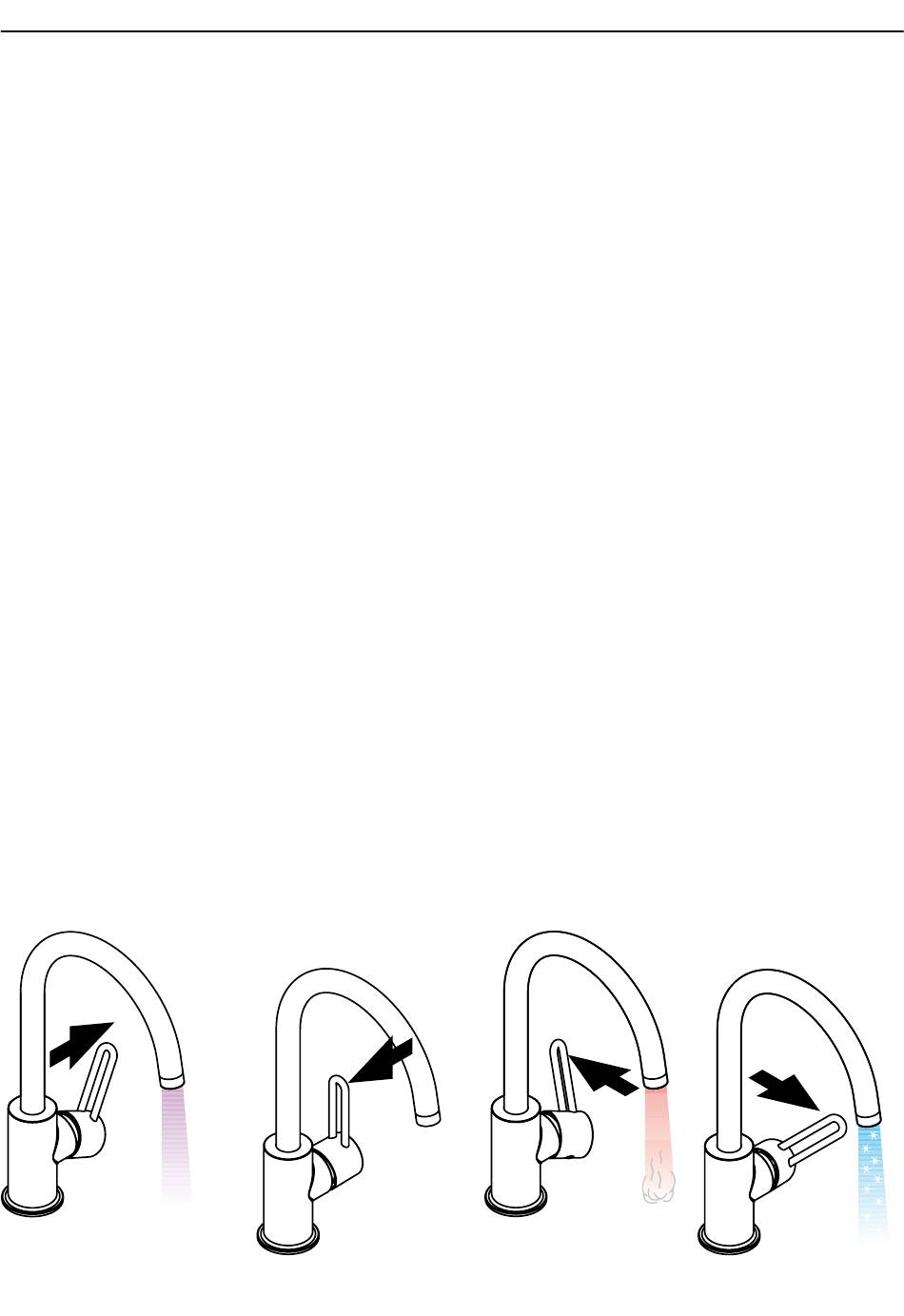

Bediening
open
10
Nederlands
(doorstroom-
®
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 80° C
sluiten
Bij problemen met doorstroomtoestellen of wanneer
een grotere waterdoorstroom gewenst is, kan men de
waterdimmer (doorstroom-regelaar 6a) die achter de
®
perlator is gemonteerd, eenvoudig verwijderen.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbegren-
zing niet noodzakelijk.
Service onderdelen (zie pag. 4)
1 greep
1.1 greepstop
1.2 inbusschroef M6x10 DIN 916
2 afdekkap
3 moer
4 kardoes kompl.
5 dichting
6 mousseur kompl.
7 schachtbevestigingsset kompl.
8 aansluitslang 470 mm
9 trekstang
10 uitloop kompl.
38030000/38031000
11 uitloop kompl. 38035000
Toebehoren
X afvoer montagesleutel
(Wordt niet meegeleverd)
warm
38094000
96762000
96029000
96763000
97209000
96764000
95008000
96911000
13961000
96321000
96657000
97363000
97688000
58085000
koud
