HANSGROHE AXOR Uno2 38030000 Montageanleitung Seite 11

Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundig.
2. Montér armaturet i håndvasken med mellem-
lagsskive.
3. Skyd glideskive og mellemlagsskive over gevind-
stutsen og stram skruerne.
4. Kobbel tilslutningsslange til stopventilerne.
Koldt højre, varmt venstre.
5. 38030000 / 38035000:
Montér løftop-stangen til afløbsventilen.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Tekniske Data
Armaturet er forsynet med Waterdimmer
(gennemstrømningsbegrænser)
Gennemstrømnigskap. med waterdimmer: 7 l/min 0,3 MPa
Gennemstrømnigskap. uden waterdimmer: 14 l/min 0,3 MPa
Driftstryk:
Anbefalet driftstryk:
Prøvetryk:
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur:
Anbefalet varmtvandstemperatur:
Perlatoren er ikke identisk med DIN EN 246
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.

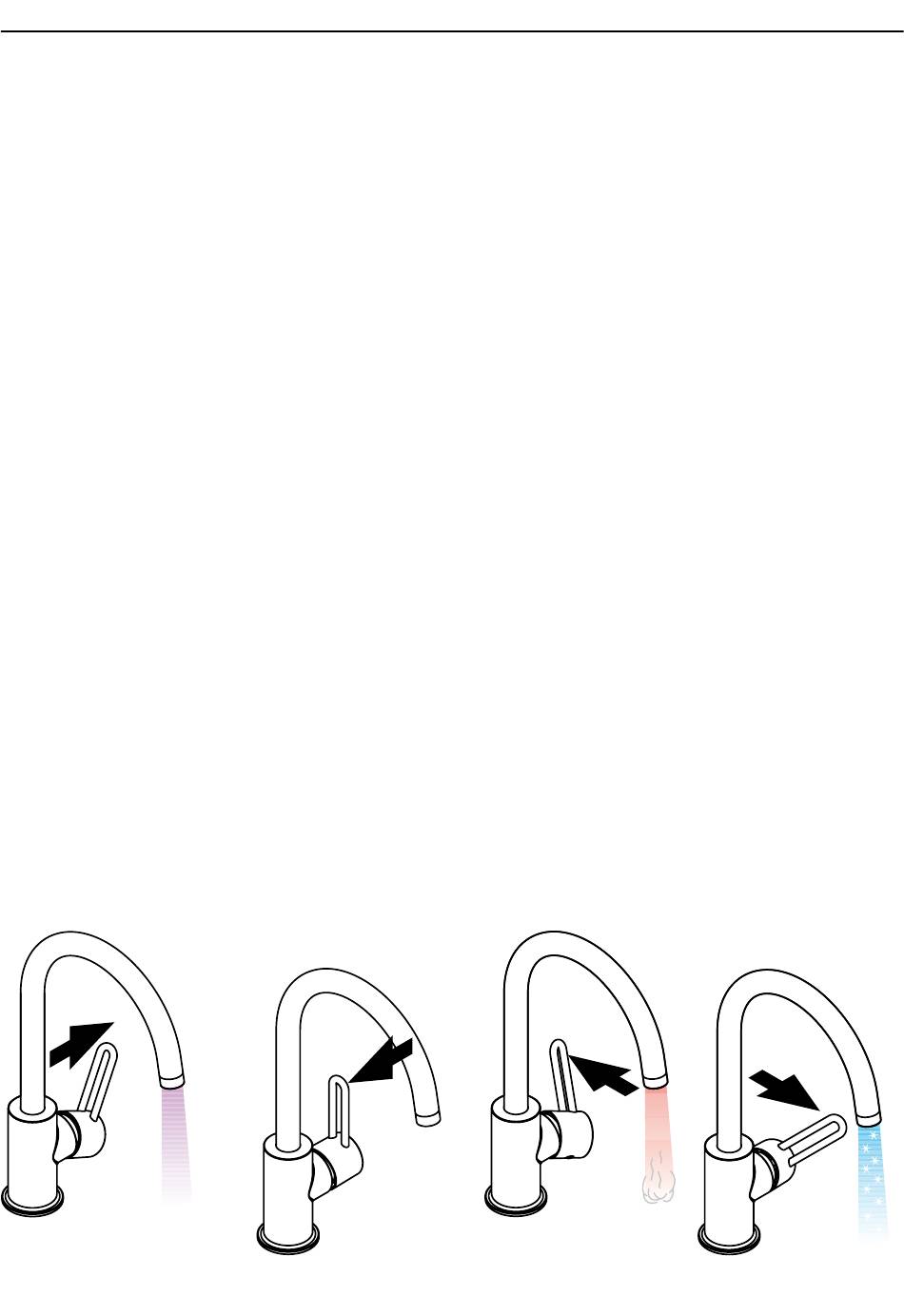

Brugsanvisning
åbne
Dansk
Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
gennemstrømningsbegrænseren (6a), der sidder i
perlatoren, fjernes.
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side 14.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Reservedeler (se s. 4)
1
1.1 Dækknap til greb
1.2 Skrue M6x10 DIN 916
2
3
4
5
6
7
8
9
10 Udløb kpl. 38030000/38031000 97363000
max. 1 MPa
11 Udløb kpl. 38035000
0,1 - 0,5 MPa
1,6 MPa
Specialtilbehør
max. 80° C X
65° C
lukke
Greb
Dækroset
Møtrik
Indmad kpl.
Pakning
Perlator kpl.
Festedel kpl.
Tilslutningsslange 470 mm
Løftop-stang
Monteringsnøgle-sæt
(leveres ikke)
varmt
38094000
96762000
96029000
96763000
97209000
96764000
95008000
96911000
13961000
96321000
96657000
97688000
58085000
koldt
11
