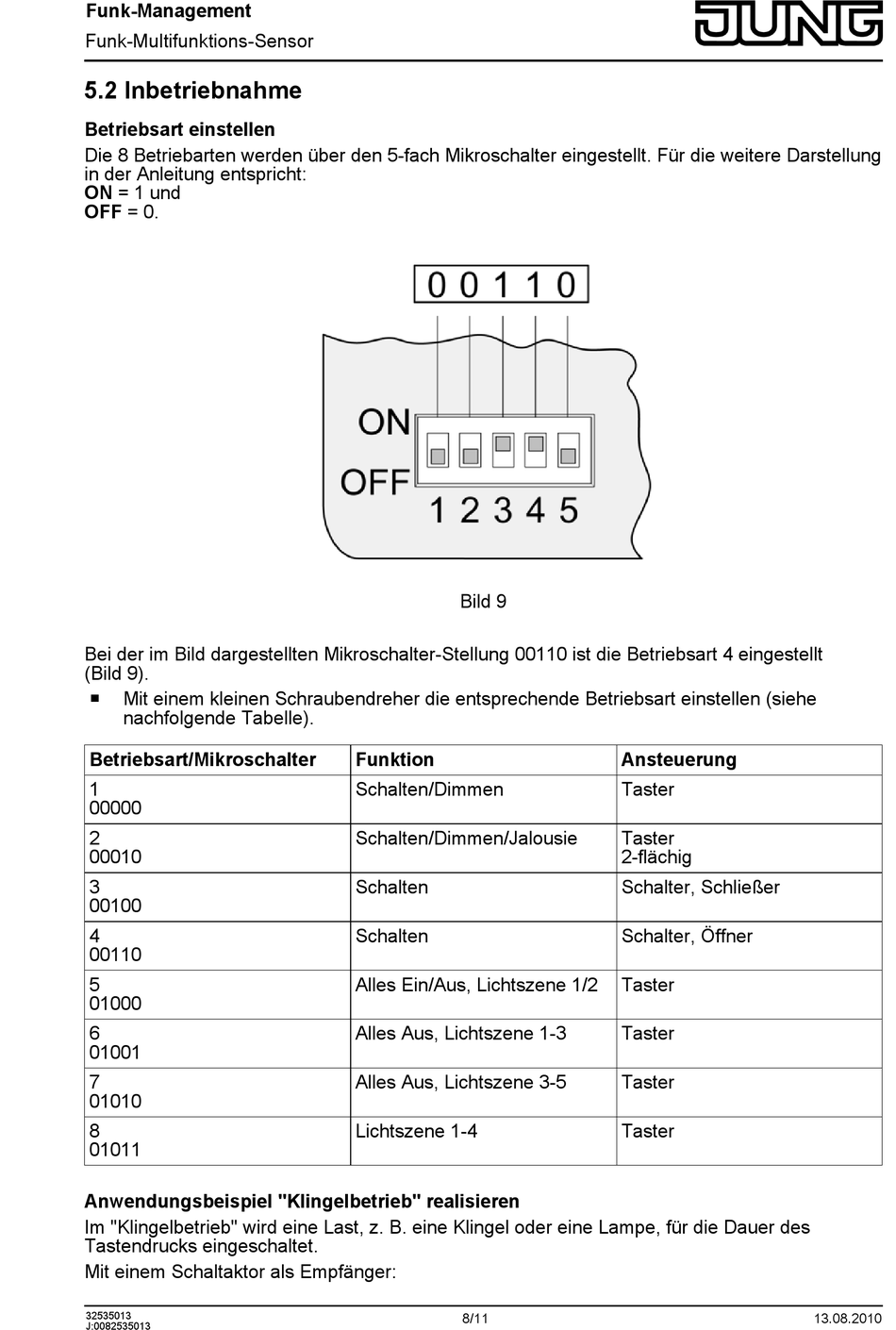

5.2 Inbetriebnahme
Betriebsart einstellen
Die 8 Betriebarten werden über den 5-fach Mikroschalter eingestellt. Für die weitere Darstellung
in der Anleitung entspricht:
ON = 1 und
OFF = 0.
Bei der im Bild dargestellten Mikroschalter-Stellung 00110 ist die Betriebsart 4 eingestellt
(Bild 9).
o
Mit einem kleinen Schraubendreher die entsprechende Betriebsart einstellen (siehe
nachfolgende Tabelle).
Betriebsart/Mikroschalter
1
00000
2
00010
3
00100
4
00110
5
01000
6
01001
7
01010
8
01011
Anwendungsbeispiel "Klingelbetrieb" realisieren
Im "Klingelbetrieb" wird eine Last, z. B. eine Klingel oder eine Lampe, für die Dauer des
Tastendrucks eingeschaltet.
Mit einem Schaltaktor als Empfänger:
32535013
J:0082535013
Bild 9
Funktion
Schalten/Dimmen
Schalten/Dimmen/Jalousie
Schalten
Schalten
Alles Ein/Aus, Lichtszene 1/2
Alles Aus, Lichtszene 1-3
Alles Aus, Lichtszene 3-5
Lichtszene 1-4
8/11
Ansteuerung
Taster
Taster
2-flächig
Schalter, Schließer
Schalter, Öffner
Taster
Taster
Taster
Taster
